OpticalGarden光源装置・ライトガイド350Wメタルハライド光源装置PCS-UMX350
350Wメタルハライド光源装置
PCS-UMX350
メーカー:NPI
高出力のDC点灯メタルハライドランプとツインミラーシステムにより、超高輝度を実現。
定評あるPCS-UMX250より約1.5倍の高照度
メタルハライドランプの最上位機種として、長年の実績があります。
現在、光量では、PCS-MH375RCが最上位機種です。
特に国内外の工場で活躍しております。
広幅ライン型ライトガイドとの組合せで、工場のラインで使用されております。
ハイスピードカメラ用の光源装置としても多くの実績があります。
光量が必要な超高速度撮影に対応可能です。
実績と信頼性で選ばれる光源装置です。
設計は古いけれど、その分、稼働実績には自信があります。

●PCS-UMX350  本体  価格:411,500円(税別) ご注文はこちらへ→光マート
●PCS-UMX350-RC    価格:471,500円(税別) ご注文はこちらへ→光マート
●PMH-350G  交換ランプ  価格:50,400円(税別)→光マート
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
ツインミラーシステム
前方に向かう光束を、球面ミラーで再びアークに戻し、楕円鏡に向かう光束に加算します。
ツインミラーによって、ランプより発するすべての光束を、無駄なく集めることが可能になりました。
コーンプレート
楕円鏡と放電ランプを組み合わせる方式は、集光効率がよい反面、放電ランプの配光と楕円鏡中心開口部によって、 光束の中心角度成分が欠けてしまう欠点がありました。コーンプレートは、光束を中心部に集める働きをしており、 開口角の小さなファイバーでも光量ロスが少なく、中抜けの少ない光束を得ることができます。
六角ロッドレンズ
楕円鏡の集光点は照度ムラが大きく、各ファイバー素線へ入る光束にムラが出たり、ファイバーの接着剤を部分的に 溶かしてしまうなどの欠点もあります。 集光点に六角ロッドレンズの入射面を配置すると、出射面では照度ムラをほぼなくすことが可能です。 そこで本機は、六角ロッドレンズの入射面を集光点に配置し、出射面にファイバー入射端がくる配置をとっています。
回転式無段階リニア光量調整板
ステンレス板に連続可変幅スリット下降した調光板は、光量の調整に、また未加工部はシャッターとして使用します。 標準機は、パネル面のつまみを手動回転により行います。
ライトガイドについて
メタルハライドランプ光源装置の機種によっては、光源装置が非常に高熱になるため、ライトガイドは、必ず耐熱仕様のものをご使用下さい。 弊社では、上記耐熱仕様も含めてライトガイドの特注品(ファイバ結束、長さ、分岐、両端の金具仕様)も承っております。 担当者まで、お気軽にお問い合わせ下さい。
仕様 Specifications
型 式 PCS-UMX350(-RC:8bitデジタル外部調光機)
定格入力電圧 AC100V
定格周波数・相数 50/60Hz・単相
消費電力 約450W
点灯方式 直流点灯方式
ランプ寿命 約1500時間(光量が初期値に対し40%定下時)(注1)
適合ランプ PMH-350/7500(本機専用)
ランプ色温度 約7000゚K
照度安定度 ±5%(注2)
調光方式 無段階スリット・リニア調光
照度可変範囲 0〜100%
過昇温保護 復帰型(電源再投入により復帰)
環境温度範囲 5℃〜35℃
環境湿度範囲 70%RH以下(但し結露なし)

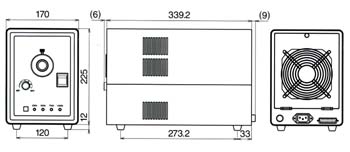

外形寸法 170(W)×225(H)×340(D)(突起部含まず)  図面
重 量 約8kg
ライトガイド NPI製純正耐熱ライトガイドをご使用下さい
注1:ON/OFFの頻度により大きく変わります。
注2:定格入力電圧対して±10%変動した場合の値です。(ランプの経時劣化は含みません)
R C 機 能 Function
アワーインジケータ 累積点灯時間を500時間単位でLED点灯による表示
ランプ寿命アラーム 累積点灯時間1500時間でオープンコレクタ・エミッタ出力/LED表示
外部電源ON/OFF DC24V印加により動作
光量調整 8bitデジタル信号調光(パラレル)or手動ボリューム
ランプ点灯信号 オープンコレクタ・エミッタ
ライトガイド
型番 タイプ 出射形状 結束 保護管 長さ 価格(税別)
PLG-1-1000-6-UX350 耐熱 スポット型φ12×20mm φ6 フレキシブルSUS 1000 35,900円
PLG-1-1500-6-UX350 耐熱 スポット型φ12×20mm φ6 フレキシブルSUS 1500 38,400円
PLG-1-2000-6-UX350 耐熱 スポット型φ12×20mm φ6 フレキシブルSUS 2000 42,600円
PLG-1-1000-8-UX350 耐熱 スポット型φ12×20mm φ8 フレキシブルSUS 1000 49,000円
PLG-1-1500-8-UX350 耐熱 スポット型φ12×20mm φ8 フレキシブルSUS 1500 56,600円
PLG-1-2000-8-UX350 耐熱 スポット型φ12×20mm φ8 フレキシブルSUS 2000 64,200円
PLG-1-500S-6-UX350 耐熱 スポット型φ12×20mm φ6 インターロックSUS 500 31,900円
PLG-1-1000S-6-UX350 耐熱 スポット型φ12×20mm φ6 インターロックSUS 1000 36,800円
PLG-1-1000S-8-UX350 耐熱 スポット型φ12×20mm φ8 インターロックSUS 1000 47,900円
PLG-L50-1000-8R-UX350 耐熱 ライン型スリット長50mm φ8 フレキシブルSUS 1000 74,400円
PLG-L100-1000-8R-UX350 耐熱 ライン型スリット長100mm φ8 フレキシブルSUS 1000 95,100円
PLG-L200-1500-8R-UX350 耐熱 ライン型スリット長200mm φ8 フレキシブルSUS 1500 134,400円
PLG-2L30-2000-8R-UX350 耐熱 ライン型スリット長30mm×2 φ8 2分岐フレキシブルSUS 2000 118,800円
・上記は、対応ライトガイドの一例です。詳しくは、UX350耐熱シングル・ラインUX350耐熱リングのページをご覧下さい。
標準ライトガイドの仕様で耐熱ライトガイドを製作できます。(要問合)
耐熱ライトガイド以外を使用しますと、入射部が破損し、修理できない場合もございます。


※掲載の製品につきましては予告なく仕様及び価格を変更する場合もありますのでご了承下さい
●お問合せ→
