OpticalGarden光源装置・ライトガイド/ 大光量LEDファイバー光源装置PS-LED+LED-BOX-5065/LED-BOX-3085

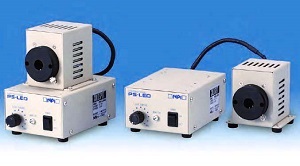

LEDファイバー光源装置
PS-LED+LED-BOX-5065/LED-BOX-3085
メーカー:NPI
高安定・高輝度LEDファイバー光源装置・長寿命・低発熱・低消費電力が省エネを実現
長寿命(40,000h):ハロゲン光源比50倍以上
省エネ:消費電力ハロゲン光源比1/5以下
小型・軽量化
明るさ:150W ハロゲン光源装置相当
LED発光色:白色(5065)、電球色(3085)から選択可能
セパレート(電源・光源部別置き)可能
外部リモートコントロール機能標準装備

【用途】
高倍率の顕微鏡用補助光源/実体顕微鏡用補助光源/画像処理用光源

●PS-LED+LED-BOX-5065  価格:90,000円(税別)  ご注文はこちらへ→光マート
●PS-LED+LED-BOX-3085  価格:90,000円(税別)  ご注文はこちらへ→光マート

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕様 Specifications
ファイバー用ユニットLED-BOX
型 式 LED-BOX-5065 LED-BOX-3085
LED定格入力電流 1500mA
FANモーター用電源 DC24V 1.2W
初期光束
標準ライトガイド(L=500mm)
結束φ6:150lm, φ8:245lm, φ10:295lm
※先端出射部の平均初期値
結束φ6:115lm, φ8:185lm, φ10:215lm
※先端出射部の平均初期値
LED発光色 白色 電球色
相関色温度(typ.) 5000 K 3000 K
演色性(typ.) Ra65 Ra85
LED寿命 40,000 時間(初期値に対し30% 低下時)
※使用環境により異なります。保証値ではありません。
外形寸法 84(W)×83(H)×73(D)(突起部含まず)
重量 約0.65Kg
使用環境温度範囲 0〜40℃
使用環境湿度範囲 20〜85%RH(但し結露なきこと)
冷却方式 ファンモーターによる強制冷却
過昇温保護 ヒートシンク温度監視(自動復帰)
付属品 200mm 接続ケーブル
別売 長尺接続ケーブル(1・3・5・7・10m)
電源ユニット
型 式 PS-LED
定格入力電圧 DC24V(端子台またはAC アダプター)
入力電圧許容範囲 DC21.6V-26.4V
定格入力電流 1.5A(ファンモーター含む)
消費電力(typ.) 30W
チャンネル数 1 チャンネル
点灯方式 連続点灯
駆動方式 定電流駆動方式
FAN出力 DC24V(入力ダイレクト)
調光方式 電流可変制御  Manual:調光つまみによる連続調光
調光範囲 0.01 〜 100%
使用環境温度範囲 0 〜 40℃
使用環境湿度範囲 20 〜 85%RH(但し結露なし)
冷却方式 自然冷却
外形寸法 100(W)×60(H)×140(D)(突起部含まず)
重量 約0.6kg
CEマーキング 0〜40℃
デジタル調光 8bit パラレル調光(リニア調光)
アナログ調光 0 〜 5V アナログ調光( リニア調光)
ON/OFF信号入力 接点またはトランジスターON 信号(接点電流7mA)  応答性(90%):2mS 遅延
LED出力オープン検出 NPN オープンコレクター出力(30V,30mA 以下)
付属品 ACアダプタ:LED-AD(入力:AC100〜240V/出力:DC24V 1.9A)

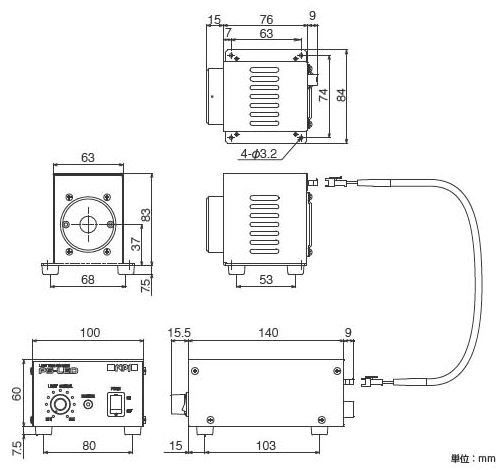

外観図面  Appearance dimensional drawing
ライトガイド
型番 分岐 出射形状 結束 保護管 長さ 価格(税別)
PLG-1-1000-6 1 スポット型φ12×20mm φ6 フレキシブルSUS 1000 18,900円
PLG-1-1500-6 1 スポット型φ12×20mm φ6 フレキシブルSUS 1500 21,400円
PLG-1-2000-6 1 スポット型φ12×20mm φ6 フレキシブルSUS 2000 25,600円
PLG-1-1000-8R 1 スポット型φ12×20mm φ8 フレキシブルSUS 1000 28,000円
PLG-1-1500-8R 1 スポット型φ12×20mm φ8 フレキシブルSUS 1500 35,600円
PLG-1-2000-8R 1 スポット型φ12×20mm φ8 フレキシブルSUS 2000 43,200円
PLG-1-500S-6 1 スポット型φ12×20mm φ6 インターロックSUS 500 14,900円
PLG-1-500S-8 1 スポット型φ12×20mm φ8 インターロックSUS 500 19,200円
PLG-1-1000S-8 1 スポット型φ12×20mm φ8 インターロックSUS 1000 26,900円
PLG-2-500S-6 2 2分岐スポット型φ12×20mm φ6 インターロックSUS 500 22,900円
PLG-3-1000-8R 3 3分岐スポット型φ12×20mm φ8 フレキシブルSUS 1000 42,700円
PLG-4-1000-8R 4 4分岐スポット型φ12×20mm φ8 フレキシブルSUS 1000 46,900円
PLG-L30-1000-6R 1 ライン型 スリット長30mm φ6 フレキシブルSUS 1000 40,500円
PLG-R25-1000-6R 1 リング型 内径φ25 φ6 フレキシブルSUS 1000 48,500円
PLG-R32-1000-6R 1 リング型 内径φ32 φ6 フレキシブルSUS 1000 50,000円
PLG-R45-1000-8R 1 リング型 内径φ45 φ8 フレキシブルSUS 1000 66,000円
PLG-R55-1000-8R 1 リング型 内径φ55 φ8 フレキシブルSUS 1000 68,700円
PLG-1-2L30-1000-8R 2 2分岐ライン型 スリット長30mm φ8 フレキシブルSUS 1000 92,500円
PLG-L50-1000-8R 1 ライン型 スリット長50mm φ8 フレキシブルSUS 1000 47,600円
PLG-1-2L50-1000-8R 2 2分岐ライン型 スリット長50mm φ8 フレキシブルSUS 1000 97,800円
PLG-L100-1000-8R 1 ライン型 スリット長100mm φ8 フレキシブルSUS 1000 67,800円
PLG-L150-1000-8R 1 ライン型 スリット長150mm φ8 フレキシブルSUS 1000 96,500円
PLG-L200-1000-8R 1 ライン型 スリット長200mm φ8 フレキシブルSUS 1000 103,400円
・上記は、対応ライトガイドの一例です。詳しくは、標準ライトガイドのページをご覧下さい。


※掲載の製品につきましては予告なく仕様及び価格を変更する場合もありますのでご了承下さい
