無限遠補正対物レンズ用モジュール式チューブレンズ
MTL Tube Lens Imaging System
NAVITAR
NAVITAR製無限遠補正対物レンズ用モジュール式チューブレンズ
無限遠補正対物レンズ用チューブレンズは、対物レンズとの組み合わせにより 金属顕微鏡と同等の映像が得られ計測、FPD検査、細胞観察、その他研究開発等 多くのアプリケーションに貢献致します。
・視野全面に対し色収差(縦横)を低減
・モジュール式レンズの特性を生かし、11mm〜33mmのセンサーサイズに対応可能
・2穴、3穴対応の対物レンズスライドチェンジャーを使用し複数倍率の設定が可能
・透過光、ケラー照明、蛍光観察などのアプリケーションにも対応可能
お客様の用途・条件に最適な構成を提案致します
倍率、作動距離(WD)、同軸落射照明、映像出力等々 ご要望をお聞かせ下さい。
最適なカメラ、スタンド、照明も提案致します。

◆ご注文はショップ(光マート)へ→お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

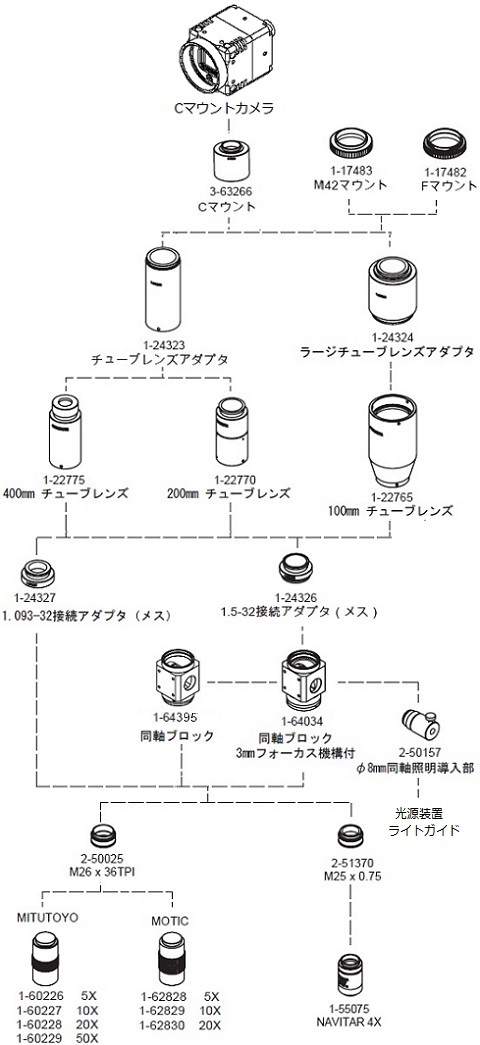

■  システム図
3-63266 Cマウント
T-C Mount
1-17483 M42マウント
T-SLR Mount
1-17482 Fマウント
T-F Mount
1-24323 チューブレンズアダプター
Adapter Tube Lens T-F Mount
1-24324 ラージチューブレンズアダプター
Large Adapter Tube Lens T-F Mount
1-22775 400mmチューブレンズ
400mm 2.0X Tube Lens 32mm sensor coverage
1-22770 200mmチューブレンズ
200mm 1.0X Tube Lens 23mm sensor coverage
1-22765 100mmチューブレンズ
100mm 0.5X Tube Lens 13mm sensor coverage
1-24327 1.093-32接続アダプター(メス)
Female Adapter 1.093-32 to Dovetail
1-24326 1.5-32接続アダプター(メス)
Male Adapter 1.500-32 to Dovetail
1-64395 同軸ブロック
Universal Coax Block Non-Fine Focus
1-64034 同軸ブロック3mmフォーカス機構付
Universal Coax Block 3 mm Fine Focus
2-50157 φ8mm同軸照明導入部
8mm diameter fiber input
2-50025 M26×36TPI
Microscope Objective Coupler
2-51370 M26×0.75T RMS
Microscope Objective Coupler
1-55075 対物レンズPLAN APO 4X
Navitar 4X ICO 0.2 NA, 20 mm WD
1-60226 対物レンズPLAN APO 5X
Mitutoyo 5X ICO 0.14 NA, 34 mm WD
1-60227 対物レンズPLAN APO 10X
Mitutoyo 10X ICO 0.28 NA, 33 mm WD
1-60228 対物レンズPLAN APO 20X
Mitutoyo 20X ICO 0.42 NA, 20 mm WD
1-60229 対物レンズPLAN APO 50X
Mitutoyo 50X ICO 0.55 NA, 13 mm WD
1-62828 対物レンズPLAN APO 5X
Motic 5X ELWD ICO 0.14 NA, 34 mm WD
1-62829 対物レンズPLAN APO 10X
Motic 10X ELWD ICO 0.28 NA, 33.5 mm WD
1-62830 対物レンズPLAN APO 20X
Motic 20X ELWD ICO 0.42 NA, 20 mm WD
■  MTL視野長
対物レンズ 作動距離 イメージセンサー/
パラメータ
視野範囲(H×V)
100mm チューブレンズ
0.5×   1-22765
200mm チューブレンズ
1.0×   1-22770
400mm チューブレンズ
2.0×   1-22775

NAVITAR
1-55075
20mm 2/3”センサー 3.30mm×4.40mm 2.20mm×1.65mm 1.10mm×0.82mm
1”センサー 3.20mm×2.40mm 1.60mm×1.20mm
4/3”センサー 4.60mm×3.45mm 2.30mm×1.70mm
33mm 3.30mm×2.40mm

MITUTOYO
1-60226
34mm 2/3”センサー 3.52mm×2.64mm 1.76mm×1.32mm 0.88mm×0.66mm
1”センサー 2.56mm×1.92mm 1.28mm×0.96mm
4/3”センサー 3.46mm×2.60mm 1.73mm×1.30mm
33mm 2.64mm×1.99mm
10×
MITUTOYO
1-60227
33.5mm 2/3”センサー 1.76mm×1.32mm 0.88mm×0.66mm 0.44mm×0.33mm
1”センサー 1.28mm×0.96mm 0.64mm×0.48mm
4/3”センサー 1.73mm×1.30mm 0.87mm×0.65mm
33mm 1.32mm×0.99mm
20×
MITUTOYO
1-60228
20mm 2/3”センサー 0.88mm×0.66mm 0.44mm×0.33mm 0.22mm×0.16mm
1”センサー 0.64mm×0.48mm 0.32mm×0.24mm
4/3”センサー 0.87mm×0.65mm 0.43mm×0.32mm
33mm 0.66mm×0.49mm
50×
MITUTOYO
1-60229
13mm 2/3”センサー 0.36mm×0.26mm 0.18mm×0.13mm 0.09mm×0.06mm
1”センサー 0.26mm×0.19mm 0.13mm×0.09mm
4/3”センサー 0.35mm×0.26mm 0.17mm×0.13mm
33mm 0.26mm×0.19mm
