MagniStar 両側テレセントリックレンズ 0.243x
MagniStar Bi-Telecentric Lenses 0.243x
1-23591
NAVITAR
両側テレセントリック光学系
物体距離が変化しても撮像倍率が変わらないことで、倍率誤差が非常に少なく、 寸法測定および形状検査に最適
2/3インチ5メガピクセルカメラに対応
カメラ最大適合サイズ2/3”、500万画素・ピクセルサイズ3.5μmへ対応
主な用途はFPD、基板、自動車部品、その他大型ワークの検査・計測
主なアプリケーション:寸法測定、フラットパネル検査、曲面検査および自動車部品等の大きな対象物の撮像

◆ご注文はショップ(光マート)へ→生産終了・完売

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■  両側テレセントリックレンズ 光学倍率0.243x 【2/3、1/1.8、1/2、1/3インチ対応】
型 名 Part # 1-23591
光学倍率 Magnification 0.243×
イメージサイズ Image Diagonal 11mm(2/3”Format)
作動距離 WD Working Distance 103.3mm
バックフォーカス Back Focus Distance 39.054mm
有効F値 WORKING F/# 8
絞り範囲 SYSTEM F/# RANGE 6.5-22
テレセントリシティ Telecentricity 0.04°
歪曲収差 F tanθ Distortion 0.02%
焦点深度 Field Depth 11mm
視野範囲
Field of View(FOV)
2/3" Sensor 36.2mm x 27.2mm
1/1.8" Sensor 29.5mm x 21.9mm
1/2" Sensor 26.3mm x 19.8mm
1/3" Sensor 19.8mm x 14.8mm
MTF >50% @70lp/mm ACROSS THE FIELD
CTF >62% @70lp/mm ACROSS THE FIELD
Image NA 0.062
Object NA 0.0015
マウント仕様 Mounting Threads C-Mount
透過率 AVG.Transmittance From 460-630nm 97%
全長 Length 165.1mm

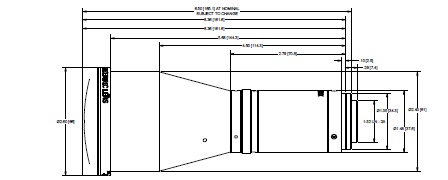

図面(PDF)
