OpticalGarden／ マクロレンズ／ VS Technology／ VS-TCHシリーズ／ ストレート･WD50〜75mm
VS-TCHシリーズ
メガピクセル対応ハイレゾリューションテレセントリックレンズ
ストレートタイプ･WD50mm/WD60mm/WD65mm/WD70mm/WD75mm
VS-TCH Series  High Resolution Telecentric Lenses
VS-TCH05-65  VS-TCH08-65  VS-TCH1-50  VS-TCH1-65  VS-TCH1.5-65
VS-TCH2-65  VS-TCH3-60  VS-TCH4-65  VS-TCH6-65
VS Technology
■TCシリーズをメガピクセル化した高解像テレセントリックレンズシリーズ
■徹底的にﾃﾞｨｽﾄｰｼｮﾝとコントラストにこだわった設計
■光量差も無い為、ハイクオリティな画像の取得が可能。

Lineup
■ VS-TCH05-65 倍率×0.5、W.D=75.3mm ストレート ■価格：お問合せ下さい
型番 VS-TCH05-65
倍率 ×0.5 ±5%
視野(V×H) 2/3″ 14.2×16.8mm
1/2″ 9.6×12.8mm
1/3″ 7.2×9.6mm
W.D 75.3±2mm
物像間距離O/I 153.3mm
実効F 9.4
NA 0.027
被写界深度 3.0mm
(最小錯乱円Φ0.04mm)
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) 0.02%
周辺光量(Y=5.5) 94%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M30.5P=0.5
重量 62g
外形寸法 Φ32(max.)×L=60.5mm

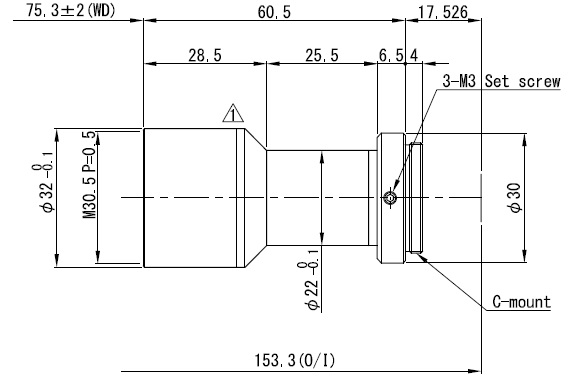

VS-TCH05-65 外観図

外観図

■ VS-TCH08-65 倍率×0.8、W.D=70.3mm ストレート ■価格：お問合せ下さい
型番 VS-TCH08-65
倍率 ×0.8 ±5%
視野(V×H) 2/3″ 8.9×10.5mm
1/2″ 6.0×8.0mm
1/3″ 4.5×6.0mm
W.D 70.3±2mm
物像間距離O/I 154.8mm
実効F 9.6
NA 0.042
被写界深度 1.2mm
(最小錯乱円Φ0.04mm)
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) 0.01%
周辺光量(Y=5.5) 98%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M22.5P=0.5
重量 58g
外形寸法 Φ30(max.)×L=67mm

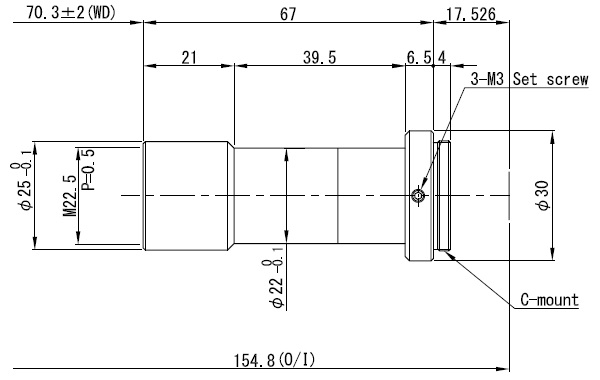

VS-TCH08-65 外観図

外観図

■ VS-TCH1-50 倍率×1.0、W.D=53.3mm ストレート ■価格：お問合せ下さい
型番 VS-TCH1-50
倍率 ×1.0 ±5%
視野(V×H) 2/3″ 7.1×8.4mm
1/2″ 4.8×6.4mm
1/3″ 3.6×4.8mm
W.D 53.3±3mm
物像間距離O/I 127.8mm
実効F 9.9
NA 0.050
被写界深度 0.8mm
(最小錯乱円Φ0.04mm)
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) 0.02%
周辺光量(Y=5.5) 99%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 −
重量 45g
外形寸法 Φ30(max.)×L=57mm

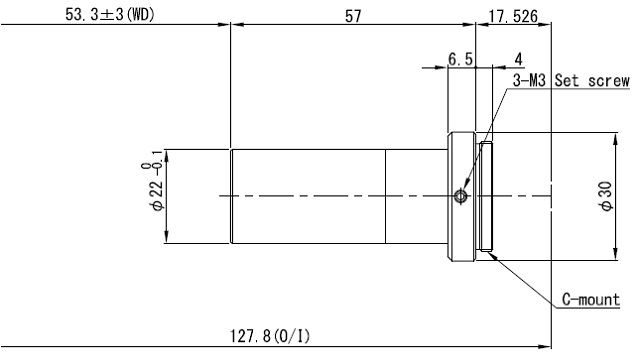

VS-TCH1-50 外観図

外観図

■ VS-TCH1-65 倍率×1.0、W.D=68.8mm ストレート ■価格：お問合せ下さい
型番 VS-TCH1-65
倍率 ×1.0 ±5%
視野(V×H) 2/3″ 7.1×8.4mm
1/2″ 4.8×6.4mm
1/3″ 3.6×4.8mm
W.D 68.8±2mm
物像間距離O/I 163.2mm
実効F 9.9
NA 0.050
被写界深度 0.8mm
(最小錯乱円Φ0.04mm)
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) 0.01%
周辺光量(Y=5.5) 99%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M22.5P=0.5
重量 60g
外形寸法 Φ30(max.)×L=76.9mm

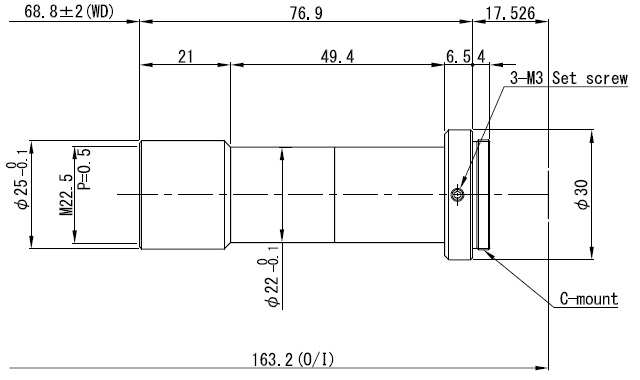

VS-TCH1-65 外観図

外観図

■ VS-TCH1.5-65 倍率×1.5、W.D=65mm ストレート ■価格：お問合せ下さい
型番 VS-TCH1.5-65
倍率 ×1.5 ±5%
視野(V×H) 2/3″ 4.7×5.6mm
1/2″ 3.2×4.3mm
1/3″ 2.4×3.2mm
W.D 65.0±2mm
物像間距離O/I 156.9mm
実効F 11.8
NA 0.064
被写界深度 0.4mm
(最小錯乱円Φ0.04mm)
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) 0.01%
周辺光量(Y=5.5) 100%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M22.5P=0.5
重量 60g
外形寸法 Φ30(max.)×L=74.4mm

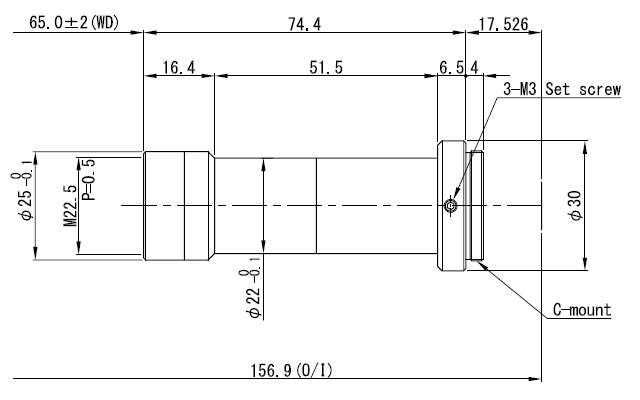

VS-TCH1.5-65 外観図

外観図

■ VS-TCH2-65 倍率×2.0、W.D=65mm ストレート ■価格：お問合せ下さい
型番 VS-TCH2-65
倍率 ×2.0 ±5%
視野(V×H) 2/3″ 3.6×4.2mm
1/2″ 2.4×3.2mm
1/3″ 1.8×2.4mm
W.D 65.0±2mm
物像間距離O/I 162.7mm
実効F 13.6
NA 0.074
被写界深度 0.3mm
(最小錯乱円Φ0.04mm)
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) 0.03%
周辺光量(Y=5.5) 98%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M22.5P=0.5
重量 58g
外形寸法 Φ30(max.)×L=80.2mm

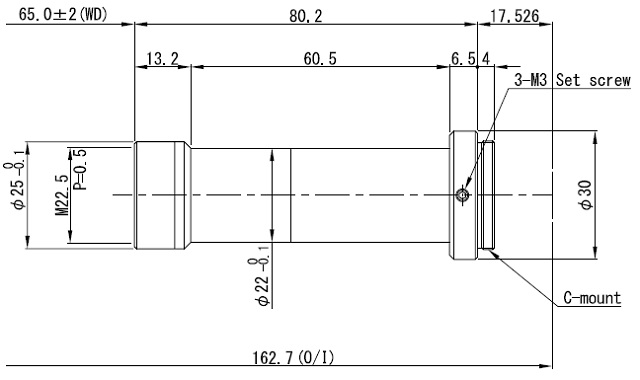

VS-TCH2-65 外観図

外観図

■ VS-TCH3-60 倍率×3.0、W.D=59.8mm ストレート ■価格：お問合せ下さい
型番 VS-TCH3-60
倍率 ×3.0 ±5%
視野(V×H) 2/3″ 2.4×2.8mm
1/2″ 1.6×2.1mm
1/3″ 1.2×1.6mm
W.D 59.8±2mm
物像間距離O/I 188.7mm
実効F 20.5
NA 0.073
被写界深度 0.2mm
(最小錯乱円Φ0.04mm)
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) 0.01%
周辺光量(Y=5.5) 99%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M22.5P=0.5
重量 72g
外形寸法 Φ30(max.)×L=111.4mm

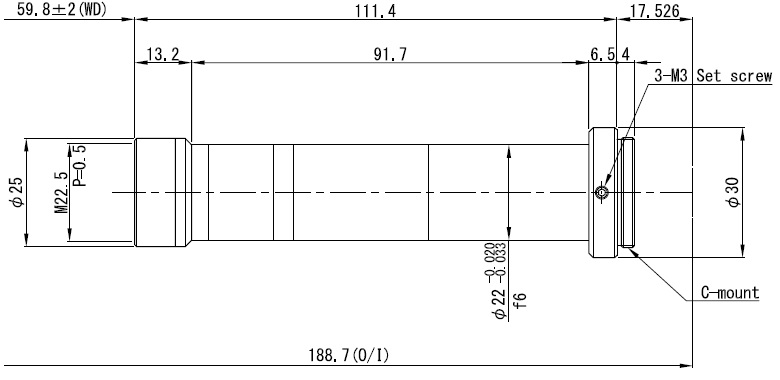

VS-TCH3-60 外観図

外観図

■ VS-TCH4-65 倍率×4.0、W.D=65mm ストレート ■価格：お問合せ下さい
型番 VS-TCH4-65
倍率 ×4.0 ±5%
視野(V×H) 2/3″ 1.8×2.1mm
1/2″ 1.2×1.6mm
1/3″ 0.9×1.2mm
W.D 65.0±2mm
物像間距離O/I 187.8mm
実効F 17.9
NA 0.112
被写界深度 0.09mm
(最小錯乱円Φ0.04mm)
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) 0.02%
周辺光量(Y=5.5) 85%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M22.5P=0.5
重量 80g
外形寸法 Φ30(max.)×L=105.3mm

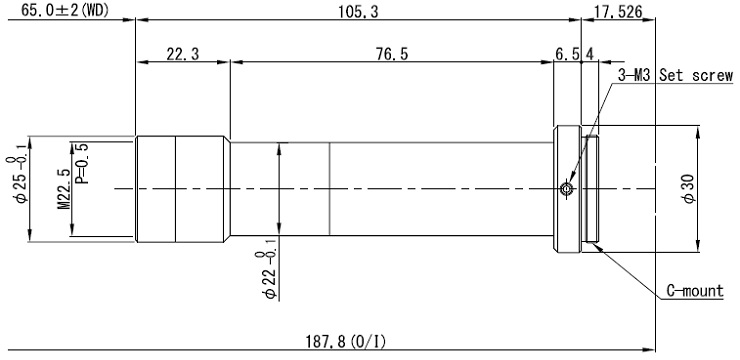

VS-TCH4-65 外観図

外観図

■ VS-TCH6-65 倍率×6.0、W.D=65.8mm ストレート ■価格：お問合せ下さい
型番 VS-TCH6-65
倍率 ×6.0 ±5%
視野(V×H) 2/3″ 1.2×1.4mm
1/2″ 0.8×1.1mm
1/3″ 0.6×0.8mm
W.D 65.8±2mm
物像間距離O/I 201.7mm
実効F 27.0
NA 0.111
被写界深度 0.06mm
(最小錯乱円Φ0.04mm)
TVﾃﾞｨｽﾄｰｼｮﾝ(2/3″) 0.02%
周辺光量(Y=5.5) 84%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M22.5P=0.5
重量 88g
外形寸法 Φ30(max.)×L=118.4mm

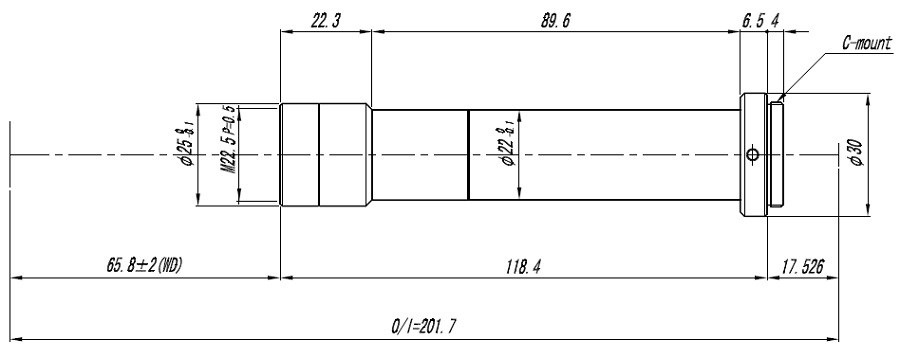

VS-TCH6-65 外観図

外観図
