OpticalGarden／ マクロレンズ／ VS Technology／ VS-LLDシリーズ／ VS-LLD10
4/3インチ・8M対応 低ディストーションマクロレンズ VS-LLD10
4/3” High Resolution and Distortionless Macro Lens VS-LLD10
VS Technology
4/3インチ・8M対応　イメージサークルφ23mm 高解像度、低ディストーションマクロレンズ
■4/3インチカメラ対応Cマウントレンズ（イメージサークルφ23mm）
■徹底的にディストーションを抑えて、周辺までの高解像度を実現
■全機種フローテイング機構(※)を採用し全域での性能維持
■FA用にマクロ設計を施し近接域での使用環境にも最適
■焦点距離10mm〜50mmのラインナップによりさまざまな画角に対応
※フローテイング機構
撮影距離の変化に従ってレンズ内部のレンズ群の間隔を変化させるシステムです。 これにより、各収差補正や繰り出し量を最小限に抑えることが可能です。 補正の為にレンズ群の間隔を浮き木のように撮影距離に応じて移動させている為、フローティング（Floating）と呼ばれ、あらゆる倍率で性能を最大限に発揮することができます。

Lineup
◆VS-LLD10  価格：138,000円（税別）／151,800円（税込）
ご注文→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
■  4/3インチ・8M対応 低ディストーションマクロレンズ 【4/3、1、2/3インチ対応】
型　名 VS-LLD10
焦点距離 10mm
最大口径比 1:2.8
可変倍率範囲 （∞）×0.05〜×0.15
光学倍率 ×0.05 ×0.1 ×0.15
視野範囲(V×H) 4/3” 272.0×362.0mm 136.0×181.0mm 90.7×120.7mm
1” 225.2×225.2mm 112.6×112.6mm 75.1×75.1mm
2/3” 142.0×168.0mm 71.0×84.0mm 47.3×56.0mm
WD 189.6mm 87.2mm 53.1mm
物像間距離O/I 295.2mm 190.1mm 153.7mm
実効F 絞り開放時 2.9 3.0 3.1
TVディストーション -0.33％ -0.68％ -0.92％
操作方法 Manual（Lock Screw M2）
マウント Cマウント
フランジバック 17.526mm
適合カメラ 4/3”
重  量 約450g

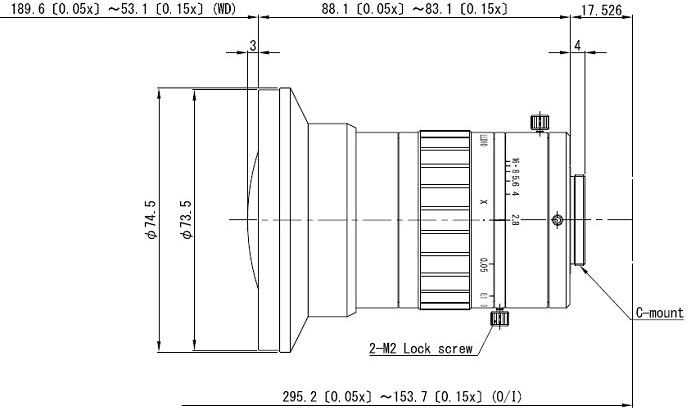

外観寸法 φ74.5(max.)×L=88.1(×0.05）〜83.1（×0.15）mm
価  格 138,000円（税別）

VS-LLD10
