OpticalGarden／ レンズ／ メガ単焦点／ SPACE／ 1インチSWIRシリーズ／ VHF8M-MP SWIR
1インチ 近赤外対応固定焦点レンズ　1インチSWIRシリーズ
Fixed Focal Lens for Short Wave Infrared Imaging
VHF8M-MP SWIR
SPACECOM
近赤外（900〜1700nm）対応固定焦点レンズ 1インチ対応Short Wave InfraRed シリーズ
■900〜1700nm帯域で高感度かつ高画質のVGA解像度撮影を実現
■独自の光学設計により近赤外帯域で高画質を実現
■特殊コーティング技術により、ピーク透過率は95％以上
■画像の歪みが少なく、FA画像処理用途に最適

Deliver high level image quality with VGA(642x512pixel) under short wavelength infrared(900-1700nm). In-house coating technique,maximum transmittance can reach up to 95％. Low distortion helps better performance in optical inspection.

Lineup
◆VHF8M-MP SWIR  価格：87,000円（税別）／95,700円（税込）
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
■ 1インチ対応近赤外対応固定焦点レンズ 【1、1/1.2、2/3、1/1.8、1/3インチ対応】
レンズ仕様
型番 VHF8M-MP SWIR
焦点距離 8mm
最大口径比 1：1.4
絞り F1.4〜22
包括角度 1インチ（12.8×9.6） 79.7×62.9°
1/1.2インチ（10.72×8.04） 69.2×53.7°
2/3インチ（8.8×6.6） 58.3×44.6°
1/1.8インチ（7.2×5.4） 48.5×36.9°
1/2インチ（6.4×4.8） 43.4×32.9°
1/3インチ（4.8×3.6） 32.9×24.8°
最大画面寸法 12.8mm×9.6mm（φ16mm）
至近距離 0.1m（前球面より）
解像力 6.4μm
光学ディストーション 至近にて　最大-8.2％、無限にて　-7.4％
TVディストーション 至近にて　最大-2.3％、無限にて　-1.1％
バックフォーカス 11.1mm（in Air）
フランジバック 17.526mm
操作方法 フォーカス：手動　、アイリス：手動
作動温度範囲 -10℃〜+50℃
マウント Cマウント
フィルターネジ径 M55mmP0.75
外形サイズ φ57×58mm
重量 200g
価格 87,000円(税別)

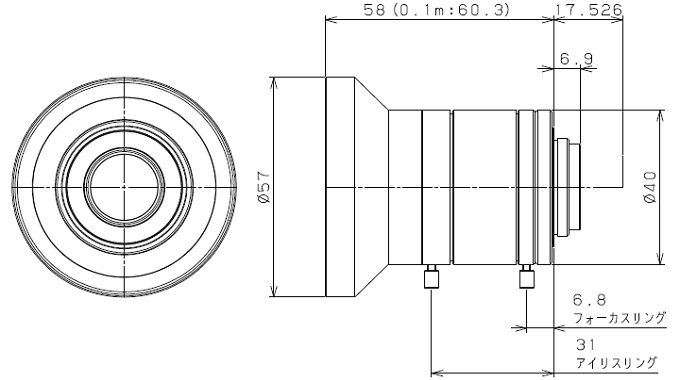

■ 外観図

■ 透過率
