OpticalGarden／ レンズ／ メガ単焦点／ SPACE／ 2/3型8メガ対応レンズ／ JHF16M-8MP
2/3型　8メガピクセル対応 φ29mmレンズシリーズ
f=16mm/F2.4
φ29mm 2/3″lens series compatible with 8 mega pixel
JHF16M-8MP
SPACECOM


■2/3型8メガピクセル f=16mm F2.4
2/3型8メガピクセル対応　φ29mmレンズ
焦点距離f=16mm 絞りF2.4〜16
■分解能2.74μm：2/3インチ2.74μmピクセルピッチ
Sony製CMOS素子IMX546へ対応
■ディストーションレス設計
シリーズ全てがTVディストーションMax 0.00095%〜Min 0.00005%
■周辺光量　88.9%以上

Lineup
◆ご注文･販売価格はこちらへ→調整中

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

JHF16M-8MP
イメージャーサイズ Imager Size 2/3″ φ11mm 8.8×6.6mm (4:3)
焦点距離 Focal Length 16mm
最大口径比 Maximum aperture ratio 1：2.4
絞り範囲 Aperture Range F2.4〜22
画角 Field of View Angle H30.8°×V23.3°×D37.9°(∞)
至近距離 Minimum object distance 0.1m (推奨撮影距離0.3m)
解像度 Resolution 2.7μm (撮影距離0.3m に於て)
TVディストーション TV Distortion -0.00095% (撮影距離0.3m に於て)
光学ディストーション Optical distortion -0.12% (at object distance of 0.3m)
バックフォーカス Back focal distance 13.892mm (∞)
フランジバック Flange focal distance 17.526mm (∞) Over inf. 約0.3mm
操作方法 Operation フォーカス Focus 手動　ロック付 Manual w/lock
アイリス Iris 手動　ロック付 Manual w/lock
作動温度 Operating Temperature −10℃〜＋50℃
マウント Mount Type C-Mount
フィルターネジ径 Filter screw size M27.0 P=0.5
大きさ Dimensions φ29×35.0mm (撮影距離0.1m 全長37.5mm)
質量 Wight Approx.50g
価格 Japan domesitic price 調整中

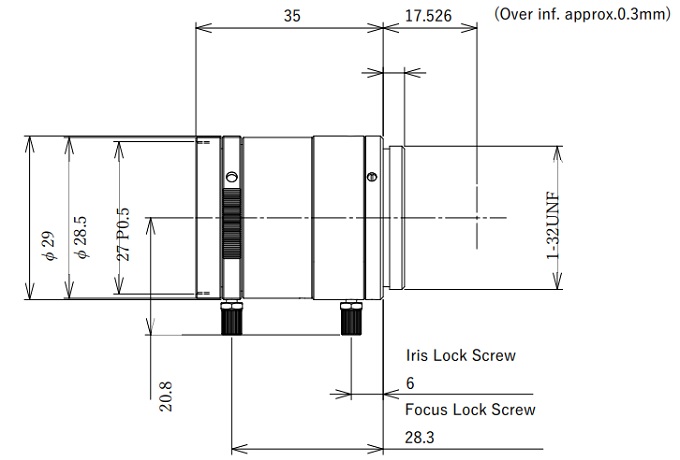

■外観図面 Drawing
