OpticalGarden／ レンズ／ メガ単焦点／ SPACE／ 2/3型8メガピクセル対応レンズ

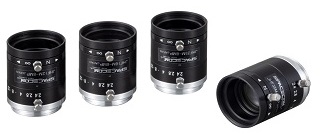

2/3型　8メガピクセル対応 φ29mmレンズシリーズ
φ29mm 2/3″lens series compatible with 8 mega pixel
JHF12M-8MP / JHF16M-8MP / JHF25M-8MP / JHF35M-8MP
SPACECOM


■分解能2.74μm：2/3インチ2.74μmピクセルピッチ
Sony製CMOS素子IMX546へ対応
■ディストーションレス設計
シリーズ全てがTVディストーションMax
0.00095%〜Min 0.00005%
■周辺光量　88.9%以上
◆ご注文･販売価格はこちらへ→光マート

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■ JHF12M-8MP 2/3型8メガピクセル対応レンズ/f=12mm/F2.4/Cマウント/手動アイリス

詳細スペック・図面

価格調整中（発売前）
JHF12M-8MP
イメージャーサイズ 2/3″φ11mm 8.8×6.6mm（4：3）
焦点距離 12mm
最大口径比 1：2.4
絞り範囲 F2.4〜22
画角 H40.3°×V30.8°×D49.1°（∞）
至近距離 0.1ｍ（推奨撮影距離0.3m）
解像度 2.7μm (撮影距離0.3m に於て)
TVディストーション 0.00005% (撮影距離0.3m に於て)
光学ディストーション -0.26% (撮影距離0.3m に於て)
バックフォーカス 14.276mm (∞)
フランジバック 17.526mm (∞)
Over inf. 約0.3mm
操作方式 フォーカス 手動　ロック付
アイリス 手動　ロック付
作動温度範囲 −10℃〜＋50℃
マウント C-マウント
フィルターネジ径 M27.0 P=0.5
大きさ φ29×35.0mm
(撮影距離0.1m：全長36.4mm)
質量 約50g
価格 価格調整中（発売前）
■ JHF16M-8MP 2/3型8メガピクセル対応レンズ/f=16mm/F2.4/Cマウント/手動アイリス

詳細スペック・図面

価格調整中（発売前）
JHF16M-8MP
イメージャーサイズ 2/3″φ11mm 8.8×6.6mm（4：3）
焦点距離 16mm
最大口径比 1：2.4
絞り範囲 F2.4〜22
画角 H30.8°×V23.3°×D37.9°（∞）
至近距離 0.1ｍ（推奨撮影距離0.3m）
解像度 2.7μm (撮影距離0.3m に於て)
TVディストーション -0.00095% (撮影距離0.3m に於て)
光学ディストーション -0.12% (撮影距離0.3m に於て)
バックフォーカス 13.892mm (∞)
フランジバック 17.526mm (∞)
Over inf. 約0.3mm
操作方式 フォーカス 手動　ロック付
アイリス 手動　ロック付
作動温度範囲 −10℃〜＋50℃
マウント C-マウント
フィルターネジ径 M27.0 P=0.5
大きさ φ29×35.0mm
(撮影距離0.1m：全長37.5mm)
質量 約50g
価格 価格調整中（発売前）
■ JHF25M-8MP 2/3型8メガピクセル対応レンズ/f=25mm/F2.4/Cマウント/手動アイリス

詳細スペック・図面

価格調整中（発売前）
JHF25M-8MP
イメージャーサイズ 2/3″φ11mm 8.8×6.6mm（4：3）
焦点距離 25mm
最大口径比 1：2.4
絞り範囲 F2.4〜22
画角 H19.9°×V15.0°×D24.7°（∞）
至近距離 0.1ｍ（推奨撮影距離0.3m）
解像度 2.7μm (撮影距離0.3m に於て)
TVディストーション -0.0008% (撮影距離0.3m に於て)
光学ディストーション -0.016% (撮影距離0.3m に於て)
バックフォーカス 13.604mm (∞)
フランジバック 17.526mm (∞)
Over inf. 約0.3mm
操作方式 フォーカス 手動　ロック付
アイリス 手動　ロック付
作動温度範囲 −10℃〜＋50℃
マウント C-マウント
フィルターネジ径 M27.0 P=0.5
大きさ φ29×35.0mm
(撮影距離0.1m：全長41.7mm)
質量 約50g
価格 価格調整中（発売前）
■ JHF35M-8MP 2/3型8メガピクセル対応レンズ/f=35mm/F2.4/Cマウント/手動アイリス

詳細スペック・図面

48,500円(税別)
53,350円(税込）

◆ご注文→光マート
JHF35M-8MP
イメージャーサイズ 2/3″φ11mm 8.8×6.6mm（4：3）
焦点距離 35mm
最大口径比 1：2.4
絞り範囲 F2.4〜22
画角 H14.3°×V10.7°×D17.8°（∞）
至近距離 0.2ｍ（推奨撮影距離0.3m）
解像度 2.7μm (撮影距離0.3m に於て)
TVディストーション -0.0004% (撮影距離0.3m に於て)
光学ディストーション -0.0058% (撮影距離0.3m に於て)
バックフォーカス 14.996mm (∞)
フランジバック 17.526mm (∞)
Over inf. 約0.3mm
操作方式 フォーカス 手動　ロック付
アイリス 手動　ロック付
作動温度範囲 −10℃〜＋50℃
マウント C-マウント
フィルターネジ径 M27.0 P=0.5
大きさ φ29×35.0mm
(撮影距離0.2m：全長41.7mm)
質量 約50g
価格 48,500円(税別)
