1インチ 近赤外対応固定焦点レンズ　1インチSWIRシリーズ
Fixed Focal Lens for Short Wave Infrared Imaging
VHF6M-MP SWIR
SPACECOM
近赤外（900〜1700nm）対応固定焦点レンズ 1インチ対応Short Wave InfraRed シリーズ
■900〜1700nm帯域で高感度かつ高画質のVGA解像度撮影を実現
■独自の光学設計により近赤外帯域で高画質を実現
■特殊コーティング技術により、ピーク透過率は95％以上
■画像の歪みが少なく、FA画像処理用途に最適

Deliver high level image quality with VGA(642x512pixel) under short wavelength infrared(900-1700nm). In-house coating technique,maximum transmittance can reach up to 95％. Low distortion helps better performance in optical inspection.

Lineup
◆VHF6M-MP SWIR  価格：116,000円（税別）／127,600円（税込）
ご注文→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
■ 1インチ対応近赤外対応固定焦点レンズ 【1、1/1.2、2/3、1/1.8、1/3インチ対応】
レンズ仕様
型番 VHF6M-MP SWIR
焦点距離 6mm
最大口径比 1：1.8
絞り F1.8〜22
包括角度 1インチ（12.8×9.6） 95.1×78.7°
1/1.2インチ（10.72×8.04） 85.3×68.2°
2/3インチ（8.8×6.6） 73.5×57.4°
1/1.8インチ（7.2×5.4） 62.1×47.8°
1/2インチ（6.4×4.8） 55.9×42.8°
1/3インチ（4.8×3.6） 42.8×32.4°
最大画面寸法 12.8mm×9.6mm（φ16mm）
至近距離 0.1m（前球面より）
解像力 6.4μm
光学ディストーション 至近にて　最大-7.5％、無限にて　-7.1％
TVディストーション 至近にて　最大2.4％、無限にて　-0.4％
バックフォーカス 11.5mm（in Air）
フランジバック 17.526mm
操作方法 フォーカス：手動　、アイリス：手動
作動温度範囲 -10℃〜+50℃
マウント Cマウント
フィルターネジ径 −
外形サイズ φ54×50.3mm
重量 185g
価格 116,000円(税別)

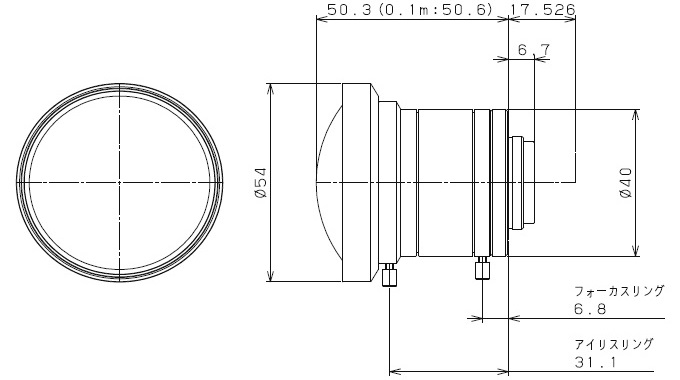

■ 外観図

■ 透過率
