1.1インチ 近赤外対応固定焦点レンズ　1インチSWIRシリーズ
Fixed Focal Lens for Short Wave Infrared Imaging
VHF35M-MP SWIR
SPACECOM
近赤外（900〜1700nm）対応固定焦点レンズ 1.1インチ対応Short Wave InfraRed シリーズ
■900〜1700nm帯域で高感度かつ高画質のVGA解像度撮影を実現
■独自の光学設計により近赤外帯域で高画質を実現
■特殊コーティング技術により、ピーク透過率は95％以上
■画像の歪みが少なく、FA画像処理用途に最適

Deliver high level image quality with VGA(642x512pixel) under short wavelength infrared(900-1700nm). In-house coating technique,maximum transmittance can reach up to 95％. Low distortion helps better performance in optical inspection.

Lineup
◆VHF35M-MP SWIR  価格：80,000円（税別）／88,000円（税込）
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
■ 1インチ メガピクセル対応固定焦点レンズ 【1.1、1、1/1.2、2/3、1/1.8、1/3インチ対応】
レンズ仕様
型番 VHF35M-MP SWIR
焦点距離 35mm
最大口径比 1：1.4
絞り F1.4〜22
包括角度 1.1インチ（14.1×10.6） 22.9×17.2°
1インチ（12.8×9.6） 20.9×16.0°
2/3インチ（8.8×6.6） 14.4×10.8°
1/1.8インチ（7.2×5.4） 11.8×8.8°
1/2インチ（6.4×4.8） 10.5×7.9°
1/3インチ（4.8×3.6） 7.9×5.9°
最大画面寸法 14.1mm×10.6mm（φ17.6mm）
至近距離 0.3m（前球面より）
解像力 3.5μm
光学ディストーション 至近にて　最大-1.7％、無限にて　-1.2％
TVディストーション 至近にて　最大-0.5％、無限にて　-0.4％
バックフォーカス 18.5mm（in Air）
フランジバック 17.526mm
操作方法 フォーカス：手動　、アイリス：手動
作動温度範囲 -10℃〜+50℃
マウント Cマウント
フィルターネジ径 M35.5mmP0.5
外形サイズ φ40×42.5mm
重量 129g
価格 80,000円(税別)

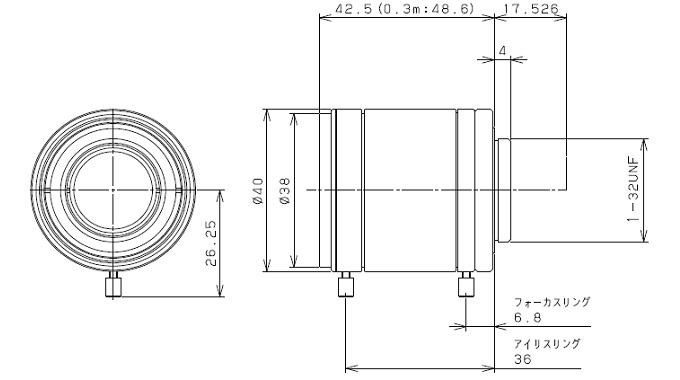

■ 外観図

■ 透過率

赤外透過（可視カット）フィルター  Long Wave Pass Filter
■ 可視カットフィルター　700nm以上透過  → 詳細ページ
OF-R70-225 （M22.5P0.5） 〜OF-R70-490 （M49P0.75）
■ 可視カットフィルター　800nm以上透過  → 詳細ページ
OF-R80N-225 （M22.5P0.5） 〜OF-80N-490 （M49P0.75）
