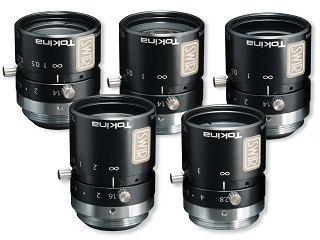

SWIR 3メガピクセル対応 マシンビジョン用単焦点レンズ
Compact SWIR Machine Vision Lens
TC1214-3MP-SWIR / TC1614-3MP-SWIR / TC2514-3MP-SWIR
TC3516-3MP-SWIR / TC5028-3MP-SWIR
メーカー：Tokina


SONY製 SenSWIRTM短波長赤外イメージセンサー搭載カメラに対応する 450〜1,700nm帯域を良好に透過するコーティングを施したマシンビジョンレンズ

■450nm〜1,700nm帯域へ対応
可視光から近赤外域までの光源下での画像解析やFA用途に最適
■3メガピクセル対応
メガピクセルピッチ4〜5μmの撮像デバイスへ対応
■シャープで高コントラストの画質
画像の中心から周辺までシャープでコントラストの高い画質を提供
■ロック機構付
フォーカス、アイリス共にロック機構を標準装備

◆ご注文･販売価格はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■ TC1214-3MP-SWIR 1/1.8型 SWIR 3メガピクセルレンズ／f=12mm／F1.4／Cマウント

詳細スペック・図面

◆ご注文→ショップ（光マート）
45,000円（税別）
49,500円（税込）
TC1214-3MP-SWIR
イメージャーサイズ 1/1.8″
焦点距離 12mm
最大口径比 1：1.4
絞り範囲 F1.4〜22
フォーカス範囲 0.2m〜∞
画角 1/1.8″ (水平)32.38°×（垂直）24.58°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
フィルターネジ径 M27.0 P=0.5
寸法 φ29.5×35.7mm
質量 57g
動作温度 −20℃〜＋55℃
マウント C-Mount
フランジバック 17.526mm
バックフォーカス 11.46mm
価格 45,000円(税別)
■ TC1614-3MP-SWIR 2/3型 SWIR 3メガピクセルレンズ／f=16mm／F1.4／Cマウント

詳細スペック・図面

◆ご注文→ショップ（光マート）
45,000円（税別）
49,500円（税込）
TC1614-3MP-SWIR
イメージャーサイズ 2/3″
焦点距離 16mm
最大口径比 1：1.4
絞り範囲 F1.4〜16
フォーカス範囲 0.25m〜∞
画角 2/3″ (水平)30.99°×（垂直）23.43°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
フィルターネジ径 M27.0 P=0.5
寸法 φ29.5×37.2mm
質量 64g
動作温度 −20℃〜＋55℃
マウント C-Mount
フランジバック 17.526mm
バックフォーカス 14.59mm
価格 45,000円(税別)
■ TC2514-3MP-SWIR 2/3型 SWIR 3メガピクセルレンズ／f=25mm／F1.4／Cマウント

詳細スペック・図面

◆ご注文→ショップ（光マート）
45,000円（税別）
49,500円（税込）
TC2514-3MP-SWIR
イメージャーサイズ 2/3″
焦点距離 25mm
最大口径比 1：1.4
絞り範囲 F1.4〜16
フォーカス範囲 0.25m〜∞
画角 2/3″ (水平)19.98°×（垂直）15.04°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
フィルターネジ径 M27.0 P=0.5
寸法 φ29.5×38.9mm
質量 56g
動作温度 −20℃〜＋55℃
マウント C-Mount
フランジバック 17.526mm
バックフォーカス 11.52mm
価格 45,000円(税別)
■ TC3516-3MP-SWIR 2/3型 SWIR 3メガピクセルレンズ／f=35mm／F1.6／Cマウント

詳細スペック・図面

◆ご注文→ショップ（光マート）
45,000円（税別）
49,500円（税込）
TC3516-3MP-SWIR
イメージャーサイズ 2/3″
焦点距離 35mm
最大口径比 1：1.6
絞り範囲 F1.6〜16
フォーカス範囲 0.35m〜∞
画角 2/3″ (水平)14.74°×（垂直）11.08°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
フィルターネジ径 M27.0 P=0.5
寸法 φ29.5×40.8mm
質量 65g
動作温度 −20℃〜＋55℃
マウント C-Mount
フランジバック 17.526mm
バックフォーカス 11.88mm
価格 45,000円(税別)
■ TC5028-3MP-SWIR 2/3型 SWIR 3メガピクセルレンズ／f=50mm／F2.8／Cマウント

詳細スペック・図面

◆ご注文→ショップ（光マート）
45,000円（税別）
49,500円（税込）
TC5028-3MP-SWIR
イメージャーサイズ 2/3″
焦点距離 50mm
最大口径比 1：2.8
絞り範囲 F2.8〜22
フォーカス範囲 0.8m〜∞
画角 2/3″ (水平)10.03°×（垂直）7.54°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
フィルターネジ径 M27.0 P=0.5
寸法 φ29.5×38.0mm
質量 55g
動作温度 −20℃〜＋55℃
マウント C-Mount
フランジバック 17.526mm
バックフォーカス 21.06mm
価格 45,000円(税別)
