OpticalGarden／ レンズ／ メガ単焦点／ TAMRON／ SWIR対応レンズ／ SMA11F12
1型　SWIR対応 産業用単焦点レンズ
f=12mm/F1.6
A New Model of Industrial Lens Covering a Wide Spectral Band
from Visible-Light to SWIR Band
SMA11F12
メーカー：TAMRON （株式会社タムロン）
可視光領域（Visible）〜短波赤外領域（SWIR：Short Wavelength Infra-Red）対応

メガピクセルピッチ5μm対応

■可視光領域から短波赤外領域までのピントずれを低減
400nm〜1700nmまでの広い波長域に渡り、異なる波長帯に対するピントずれを極限まで低減。
可視光領域(Visible)対応のマシンビジョン用カメラ、短波赤外領域(SWIR)対応の産業用カメラ、両波長領域の撮影に対応した産業用カメラとの組合せにも最適です。
■業界トップクラスの分光透過率を実現
タムロンオリジナルの特殊コートを新規開発。
可視光領域(Visible)から短波赤外領域(SWIR)まで約80％のフラットで高い分光透過率を実現。
短波赤外領域(SWIR)対応の産業用カメラと組み合わせることで、食品・農産物検査などに最適です。
■至近距離での撮影性能を訴求
使用頻度の高い至近撮影距離での良好な画質を達成しています。
イメージセンサー画素ピッチ5μmに対応しています。
ソニーセミコンダクターシリューション製IMX990/IMX991に対応

Lineup
◆SMA11F12 販売価格・納期についてはお問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

SMA11F12
イメージャーサイズ Imager Size 1″
焦点距離 Focal Length 12mm
マウント Mount Type C-Mount
絞り範囲 Aperture Range F/1.8〜F/22 , T/1.8〜T/24.7
フォーカス範囲 Focus Range 0.2m〜∞
画角
Field of View Angle
(水平×垂直)
Horizontal×Vertical		 1″ 57.9°×44.6°
2/3″ 41.1°×31.1;°
1/2″ 30.2°×24.3°
操作方法 Operation フォーカス Focus 手動　ロック付 Manual w/lock
アイリス IRIS 手動　ロック付 Manual w/lock
TVディストーション TV Distortion -1.2％（設計値 Design Value）
フィルターネジ径 Filter Size M52 P=0.75
フランジバック Flange Back 17.526mm(in Air)
対応波長 Wave Length 400〜1700nm
WBC-V-SWIR
(Wide Band Coating-Visible-Short Wave Infrared)
質量 Wight 260g
動作温度 Operating Temperature −20℃〜＋60℃
価格 Japan domesitic price 要問合せ

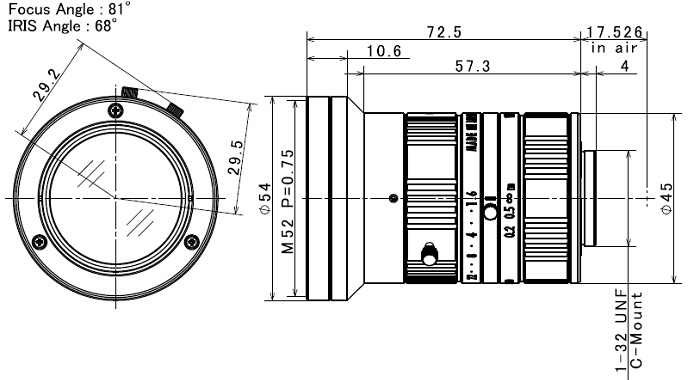

■外観図面 Drawing

赤外透過（可視カット）フィルター  Long Wave Pass Filter
■ 可視カットフィルター　700nm以上透過  → 詳細ページ
OF-R70-225 （M22.5P0.5） 〜OF-R70-520 （M52P0.75）
■ 可視カットフィルター　800nm以上透過  → 詳細ページ
OF-R80N-225 （M22.5P0.5） 〜OF-80N-520 （M52P0.75）
接写リング
EX TUBE		 イメージセンサー NEAR（至近距離） FAR
W.D（mm） 視野範囲
（Hmm×Vmm）		 W.D（mm） 視野範囲
（Hmm×Vmm）
なし 1.1インチ 200.0 265.6×196.4 ∞ −
1インチ 200.0 243.3×179.9 ∞0 −
2/3インチ 200.0 16.4×122.2 ∞ −
1/1.8インチ 200.0 135.1×100.7 ∞ −
1/2インチ 200.0 118.4×88.3 ∞ −
1/3インチ 200.0 88.3×66.0 ∞ −
0.5mm
EXT-0.5		 1.1インチ 104.2 149.8×110.7 259.8 337.9×250.1
1インチ 104.2 137.2×101.4 259.8 309.6×229.2
2/3インチ 104.2 92.6×68.8 259.8 209.3×155.6
1/1.8インチ 104.2 76.1×56.7 259.8 172.1×128.3
1/2インチ 104.2 66.7×49.7 259.8 150.8×112.5
1/3インチ 104.2 49.7×37.2 259.8 112.5×84.2
1mm
EXT-1		 1.1インチ 68.4 106.5×78.6 120.3 169.4×125.3
1インチ 68.4 97.5×72.0 120.3 155.2×144.7
2/3インチ 68.4 65.7×48.8 120.3 104.8×77.9
1/1.8インチ 68.4 54.0×40.2 120.3 86.2×64.2
1/2インチ 68.4 47.3×35.3 120.3 75.5×56.3
1/3インチ 68.4 35.3×26.4 120.3 56.3×42.1
1.5mm
EXT-1+EXT-0.5		 1.1インチ 47.7 81.6×60.1 73.8 113.3×83.6
1インチ 47.7 74.6×55.0 73.8 103.7×76.6
2/3インチ 47.7 50.3×37.4 73.8 70.0×52.0
1/1.8インチ 47.7 41.3×30.8 73.8 57.5×42.9
1/2インチ 47.7 36.2×27.0 73.8 50.4×37.6
1/3インチ 47.7 27.0×20.2 73.8 37.6×28.1
5mm
EXT-1+EXT-5		 1.1インチ 6.0 31.1×22.8 9.4 35.0×25.7
1インチ 6.0 28.4×20.9 9.1 31.9×23.5
2/3インチ 6.0 19.1×14.2 9.1 21.5×15.9
1/1.8インチ 3.0 15.7×11.7 9.1 17.6×13.1
1/2インチ 6.0 13.7×10.2 9.1 15.4×11.5
1/3インチ 6.0 10.2×7.7 9.1 11.5×8.6
型番 品名 税込価格 注文
EXT-0.5 接写リング0.5mm 990円 光マート
EXT-1 接写リング1mm 990円 光マート
EXT-2 接写リング2mm 990円 光マート
EXT-5 接写リング5mm 1,320円 光マート
EXT-10 接写リング10mm 1,485円 光マート
EXT-15 接写リング15mm 4,950円 光マート
EXT-20 接写リング20mm 1,980円 光マート
EXT-40 接写リング40mm 4,950円 光マート
接写リングセット 接写リングセット0.5mm、1mm、5mm、10mm、22mm 5,500円 光マート
