VS-TCHシリーズ  メガピクセル対応ハイレゾリューションテレセントリックレンズ
同軸落射照明タイプ･WD100mm/WD110mm
VS-TCH Series  High Resolution Telecentric Lenses
VS-TCH05-110CO  VS-TCH08-110CO  VS-TCH1-110CO  VS-TCH1.5-110CO
VS-TCH2-110CO  VS-TCH3-100CO  VS-TCH4-110CO  VS-TCH6-110CO
VS Technology
■TCシリーズをメガピクセル化した高解像テレセントリックレンズシリーズ
■徹底的にディストーションとコントラストにこだわった設計
■光量差も無い為、ハイクオリティな画像の取得が可能。
■ VS-TCH05-110CO テレセントリックレンズ 倍率×0.5、W.D=110.8mm、同軸落射照明 ■価格：お問合せ下さい
型番 VS-TCH05-110CO
倍率 ×0.5 ±5%
視野(V×H) 2/3″ 14.2×16.8mm
1/2″ 9.6×12.8mm
1/3″ 7.2×9.6mm
W.D 110.8±5.5mm
物像間距離O/I 256.8mm
実効F 9.5
NA 0.026
被写界深度 3.0mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.02%
周辺光量(Y=5.5) 98%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 Built-in
フィルター径 M30.5P=0.5
重量 98g
外形寸法 Φ32(max.)×L=128.5mm

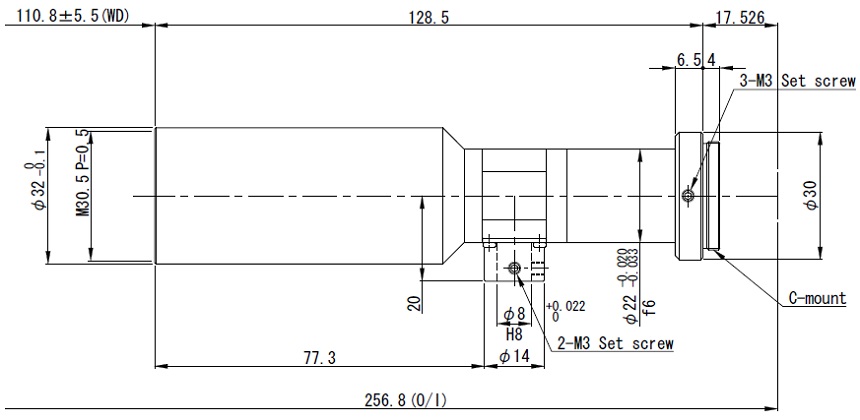

VS-TCH05-110CO 外観図

外観図

■ VS-TCH08-110CO テレセントリックレンズ 倍率×0.8、W.D=110.7mm、同軸落射照明 ■価格：お問合せ下さい
型番 VS-TCH08-110CO
倍率 ×0.8 ±5%
視野(V×H) 2/3″ 8.9×10.5mm
1/2″ 6.0×8.0mm
1/3″ 4.5×6.0mm
W.D 110.7±3.3mm
物像間距離O/I 256.7mm
実効F 11.0
NA 0.036
被写界深度 1.4mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.02%
周辺光量(Y=5.5) 99%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 Built-in
フィルター径 M27P=0.5
重量 98g
外形寸法 Φ30(max.)×L=128.5mm

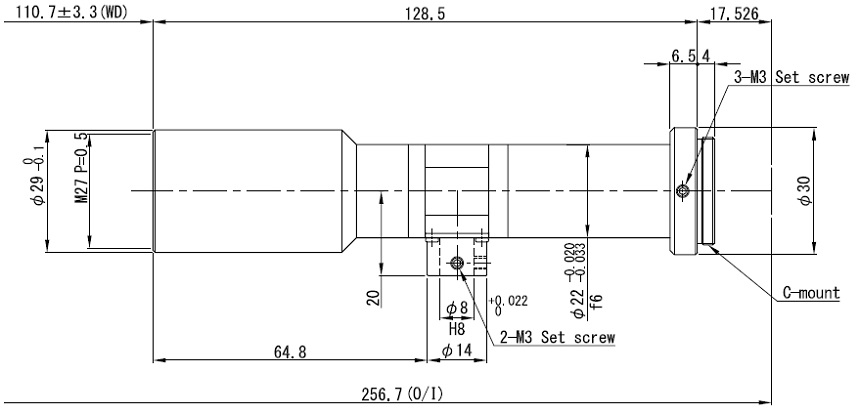

VS-TCH08-110CO 外観図

外観図

■ VS-TCH1-110CO テレセントリックレンズ 倍率×1.0、W.D=110.3mm、同軸落射照明 ■価格：お問合せ下さい
型番 VS-TCH1-110CO
倍率 ×1.0 ±5%
視野(V×H) 2/3″ 7.1×8.4mm
1/2″ 4.8×6.4mm
1/3″ 3.6×4.8mm
W.D 110.3±3.3mm
物像間距離O/I 256.8mm
実効F 10.5
NA 0.048
被写界深度 0.8mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.02%
周辺光量(Y=5.5) 99%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 Built-in
フィルター径 M27P=0.5
重量 96g
外形寸法 Φ30(max.)×L=129mm

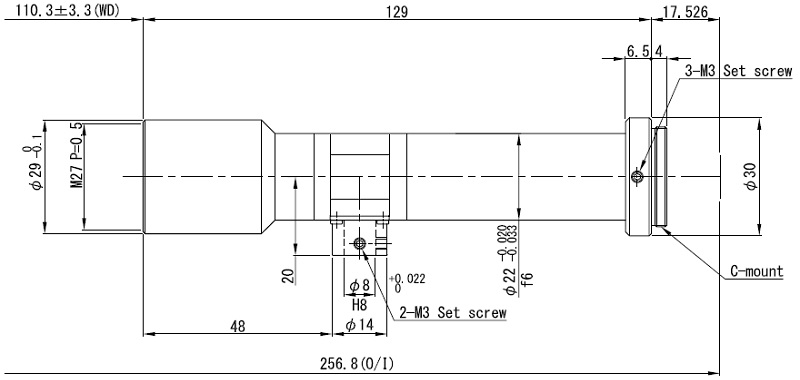

VS-TCH1-110CO 外観図

外観図

■ VS-TCH1.5-110CO テレセントリックレンズ 倍率×1.5、W.D=110.8mm、同軸落射照明 ■価格：お問合せ下さい
型番 VS-TCH1.5-110CO
倍率 ×1.5 ±5%
視野(V×H) 2/3″ 4.7×5.6mm
1/2″ 3.2×4.3mm
1/3″ 2.4×3.2mm
W.D 110.8±3.3mm
物像間距離O/I 256.8mm
実効F 12.0
NA 0.063
被写界深度 0.4mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.02%
周辺光量(Y=5.5) 99%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 Built-in
フィルター径 M27P=0.5
重量 88g
外形寸法 Φ30(max.)×L=128.5mm

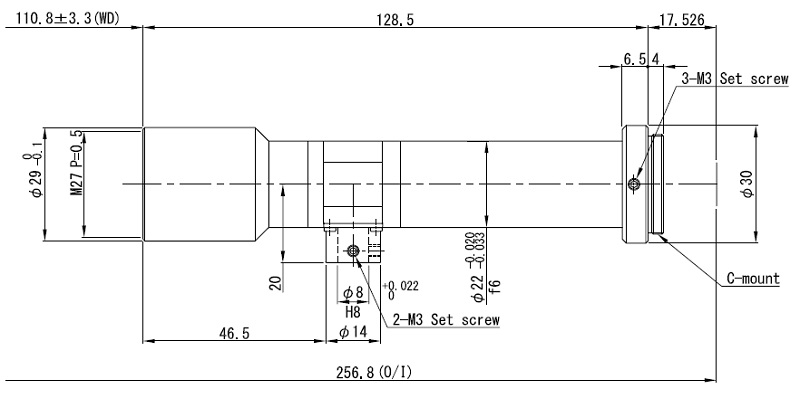

VS-TCH1.5-110CO 外観図

外観図

■ VS-TCH2-110CO テレセントリックレンズ 倍率×2.0、W.D=110.8mm、同軸落射照明 ■価格：お問合せ下さい
型番 VS-TCH2-110CO
倍率 ×2.0 ±5%
視野(V×H) 2/3″ 3.6×4.2mm
1/2″ 2.4×3.2mm
1/3″ 1.8×2.4mm
W.D 110.8±3.3mm
物像間距離O/I 256.8mm
実効F 13.5
NA 0.074
被写界深度 0.3mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.03%
周辺光量(Y=5.5) 95%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 Built-in
フィルター径 M27P=0.5
重量 94g
外形寸法 Φ30(max.)×L=128.5mm

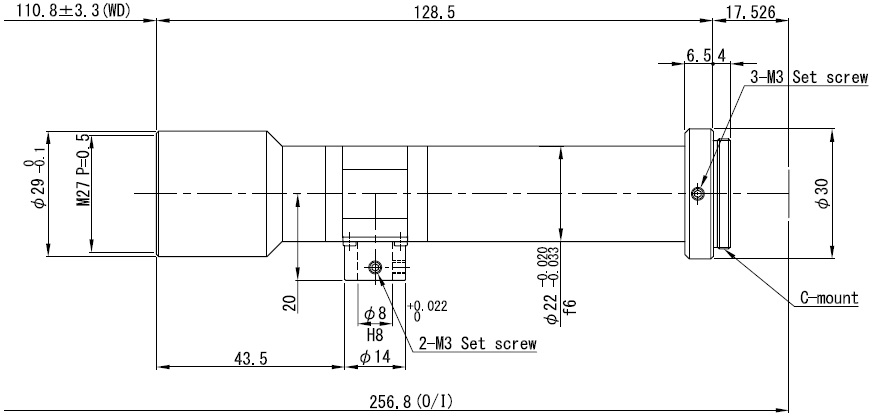

VS-TCH2-110CO 外観図

外観図

■ VS-TCH3-100CO テレセントリックレンズ 倍率×3.0、W.D=103.1mm、同軸落射照明 ■価格：お問合せ下さい
型番 VS-TCH3-100CO
倍率 ×3.0 ±5%
視野(V×H) 2/3″ 2.4×2.8mm
1/2″ 1.6×2.1mm
1/3″ 1.2×1.6mm
W.D 103.1±3.3mm
物像間距離O/I 295.3mm
実効F 20.9
NA 0.072
被写界深度 0.2mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.01%
周辺光量(Y=5.5) 99%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 Built-in
フィルター径 M27P=0.5
重量 114g
外形寸法 Φ30(max.)×L=174.7mm

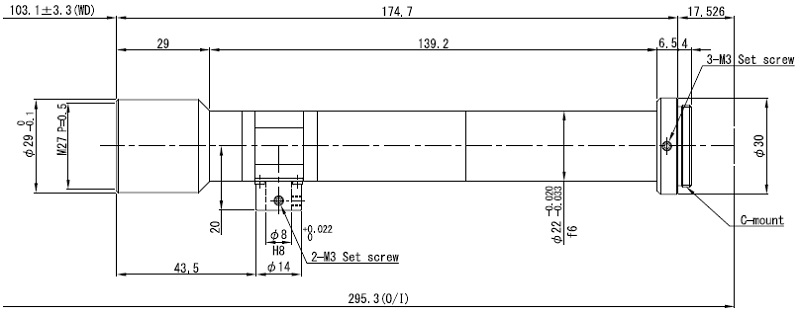

VS-TCH3-100CO 外観図

外観図

■ VS-TCH4-110CO テレセントリックレンズ 倍率×4.0、W.D=110.8mm、同軸落射照明 ■価格：お問合せ下さい
型番 VS-TCH4-110CO
倍率 ×4.0 ±5%
視野(V×H) 2/3″ 1.8×2.1mm
1/2″ 1.2×1.6mm
1/3″ 0.9×1.2mm
W.D 110.8±3.3mm
物像間距離O/I 256.8mm
実効F 22.2
NA 0.090
被写界深度 0.1mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.03%
周辺光量(Y=5.5) 87%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 Built-in
フィルター径 M27P=0.5
重量 96g
外形寸法 Φ30(max.)×L=128.5mm

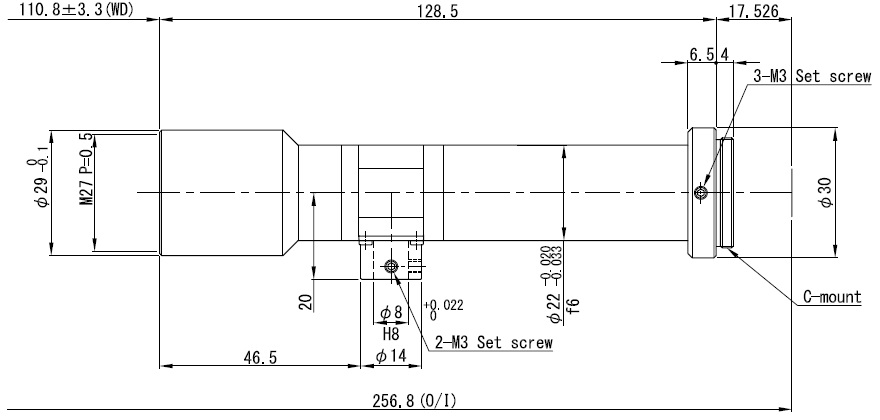

VS-TCH4-110CO 外観図

外観図

■ VS-TCH6-110CO テレセントリックレンズ 倍率×6.0、W.D=110.9mm、同軸落射照明 ■価格：お問合せ下さい
型番 VS-TCH6-110CO
倍率 ×6.0 ±5%
視野(V×H) 2/3″ 1.2×1.4mm
1/2″ 0.8×1.1mm
1/3″ 0.6×0.8mm
W.D 110.9±3.3mm
物像間距離O/I 269.9mm
実効F 39.3
NA 0.076
被写界深度 0.09mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.03%
周辺光量(Y=5.5) 87%
設計波長 Visible(400nm-700nm)
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 Built-in
フィルター径 M22.5P=0.5
重量 94g
外形寸法 Φ30(max.)×L=141.5mm

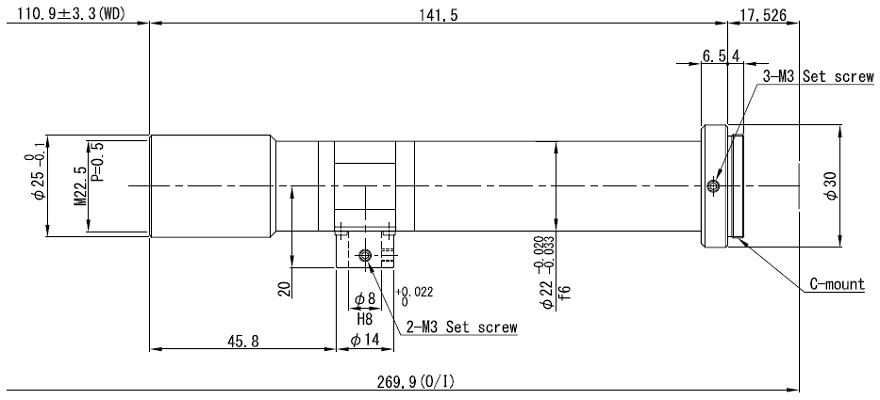

VS-TCH6-110CO 外観図

外観図

■ 同軸落射照明 Coaxial epi-illumination）
同軸落射照明用ライトガイド

LED／ハロゲン光源装置
同軸落射照明用ライトガイド
丸型スポットLED光源

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
