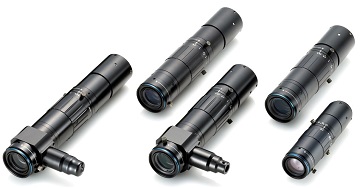

VSZ シリーズ　スタンダード　マクロズームレンズ
VSZ Series Macro Zoom Lenses
VS Technology
WDを固定し、変倍（ズーミング）が可能なマクロズームレンズ
■ズーム比 6ｘ、8ｘ、10ｘの3機種をラインナップ
■装置搭載を考慮したコンパクトな設計
■ズーミング時の中心軸ずれを極力低減
■高周辺光量高解像度、高コントラストを実現
■全機種、長作動　100mm、95mm、213mm
■メガピクセル対応機種やテレセントリック機種も用意
◆ご注文･販売価格はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■  ストレートタイプ Cマウント フランジバック：17.526mm
型　名 光学倍率 ｽﾞｰﾑ
比		 素子サイズ WD
(mm)		 O/I
(mm)		 実効F値 NA 被写界
深度(mm)		 ﾌｨﾙﾀｰ径
VSZ-M0108S 0.1×-0.8× 1：8 1/2″-1/3″ 213.0±6 340.9 7.8-8.8 0.006-0.045 62.4-1.1 M27P0.5
VSZ-M0324S 0.3×-2.4× 1：8 1/2″-1/3″ 213.0±6 363.2 23.2-26.0 0.006-0.046 20.6-0.4 M27P0.5
VSZ-10100 1.0×-10.0× 1：10 2/3″-1/3″ 95.0 382.0 13.3-36.7 0.038-0.136 1.1-0.03 M43P0.75
VSZ-0745 0.7×-4.5× 1：6 2/3″-1/3″ 100.0 291.6 10.3-29.0 0.034-0.078 1.7-0.1 −
VSZ-0530 0.47×-3.0× 1：6 1/1.8″-1/3″ 100.0±3 267.8 6.9-19.8 0.034-0.076 2.5-0.2 −
■  同軸落射タイプ Cマウント フランジバック：17.526mm
型　名 光学倍率 ｽﾞｰﾑ
比		 素子サイズ WD
(mm)		 O/I
(mm)		 実効F値 NA 被写界
深度(mm)		 ﾌｨﾙﾀｰ径
VSZ-10100COL 1.0×-10.0× 1：10 2/3″-1/3″ 97.0 408.0 13.3-36.7 0.038-0.136 1.1-0.03 M43P0.75
VSZ-0745CO 0.7×-4.5× 1：6 2/3″-1/3″ 100.0±3 313.6 10.3-29.0 0.034-0.078 1.7-0.1 −
VSZ-0530CO 0.47×-3.0× 1：6 1/1.8″-1/3″ 100.0±3 289.8 6.9-19.8 0.034-0.076 2.5-0.2 −
■  コンバータ(オプション) VSZ-0745/VSZ-0530
形式 VSZ-03X VSZ-04X VSZ-05X VSZ-07X
コンバータ倍率 0.3X 0.4X 0.5X 0.7X
ズーム倍率(VSZ-0745) 0.21−1.35X 0.28−1.8X 0.35−2.25X 0.49−3.15X
ズーム倍率(VSZ-0530) 0.141−0.9X 0.188−1.2X 0.235−1.5X 0.329−2.1X
W.D. 337.6mm 250.6mm 201.0mm 140.0
■ 同軸落射照明 Coaxial epi-illumination）
同軸落射照明用ライトガイド

LED／ハロゲン光源装置
同軸落射照明用ライトガイド
丸型スポットLED光源

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
