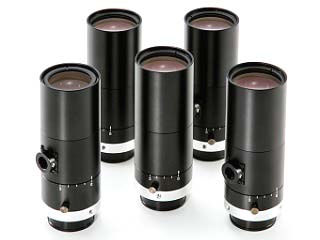

VS-TCTシリーズ
1.67μm 10メガピクセル対応超高解像度テレセントリックレンズ
VS-TCT Series  Super High Resolution Telecentric Lensrs
1.67μm resolution, 2/3″sensor suport
VS-TCT05-65/S VS-TCT05-65CO/S VS-TCT08-65/S VS-TCT08-65CO/S VS-TCT1-65/S VS-TC1-65CO/S
VS Technology
■カメラの実力を最大限に活かす高解像度テレセントリックレンズ
■300lp/mm 超高解像度
■ピクセルピッチ 1.67μm
■2/3″10メガピクセル素子対応
■精密検査用途に最適なマシンビジョン高性能設計
■低ディストーション
■ストレート、同軸落射モデル　ラインナップ
■C-Mount

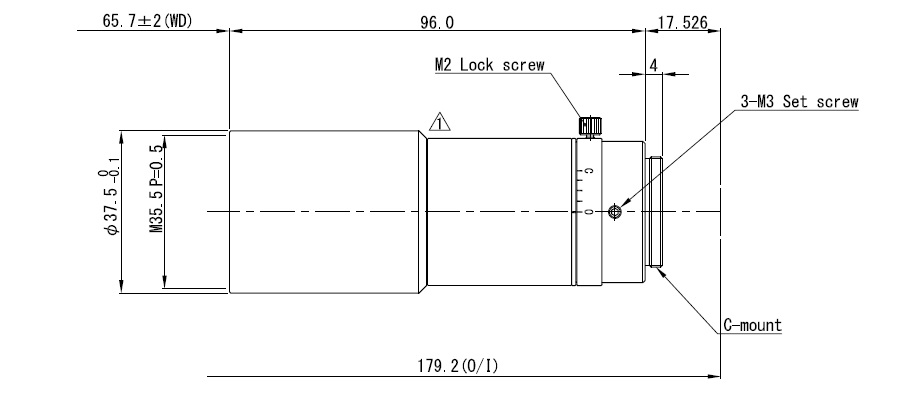

■ VS-TCT05-65/S 超高解像度テレセントリックレンズ 倍率×0.5、W.D=65mm ■価格：お問合せ下さい
型番 VS-TCT05-65/S
倍率 ×0.5 ±5%
視野(V×H) 2/3″ 14.2×16.8mm
1/2″ 9.6×12.8mm
1/3″ 7.2×9.6mm
W.D 65.7±2mm
物像間距離O/I 179.2mm
実効F 4.5
NA 0.056
被写界深度 1.4mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.00%
周辺光量(Y=5.5) 97%
設計波長 Visible
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M35.5P=0.5
重量 205g
外形寸法 Φ37.5(max.)×L=96mm

外観図

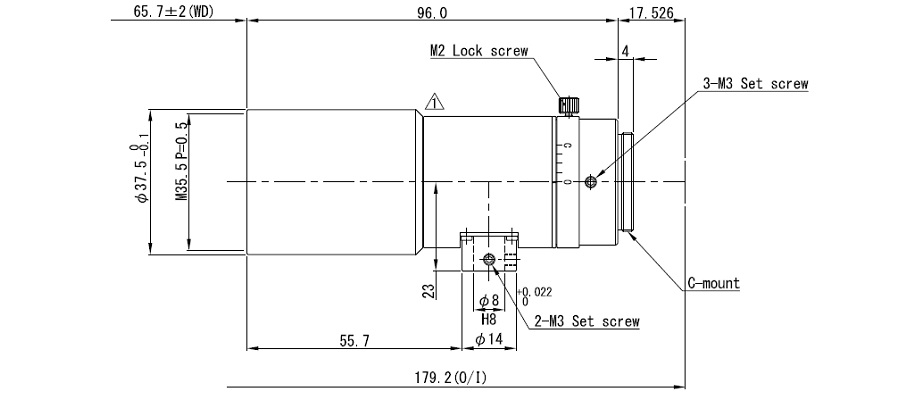

■ VS-TCT05-65CO/S 超高解像度テレセントリックレンズ 倍率×0.5、W.D=65mm 同軸落射 ■価格：お問合せ下さい
型番 VS-TCT05-65CO/S
倍率 ×0.5 ±5%
視野(V×H) 2/3″ 14.2×16.8mm
1/2″ 9.6×12.8mm
1/3″ 7.2×9.6mm
W.D 65.7±2mm
物像間距離O/I 179.2mm
実効F 4.5
NA 0.056
被写界深度 1.4mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.00%
周辺光量(Y=5.5) 97%
設計波長 Visible
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 Built-in
フィルター径 M35.5P=0.5
重量 205g
外形寸法 Φ37.5(max.)×L=96mm

外観図

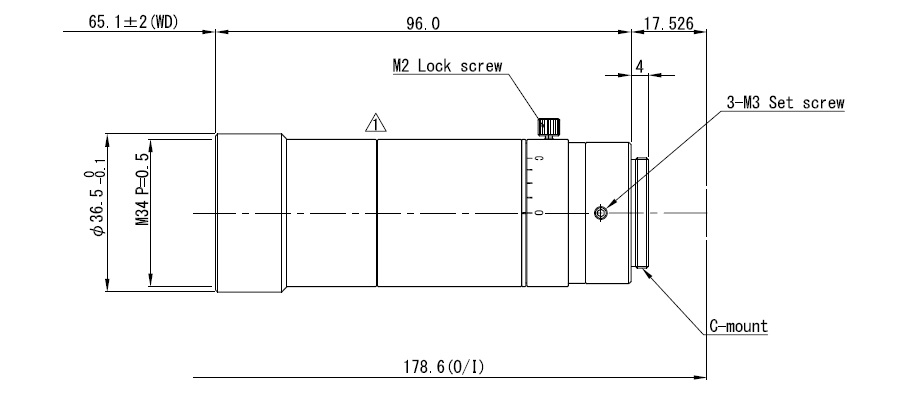

■ VS-TCT08-65/S 超高解像度テレセントリックレンズ 倍率×0.8、W.D=65mm ■価格：お問合せ下さい
型番 VS-TCT08-65/S
倍率 ×0.8 ±5%
視野(V×H) 2/3″ 8.9×10.5mm
1/2″ 6.0×8.0mm
1/3″ 4.5×6.0mm
W.D 65.1±2mm
物像間距離O/I 178.6mm
実効F 4.5
NA 0.089
被写界深度 0.6mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.00%
周辺光量(Y=5.5) 98%
設計波長 Visible
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M34P=0.5
重量 200g
外形寸法 Φ36.5(max.)×L=96mm

外観図

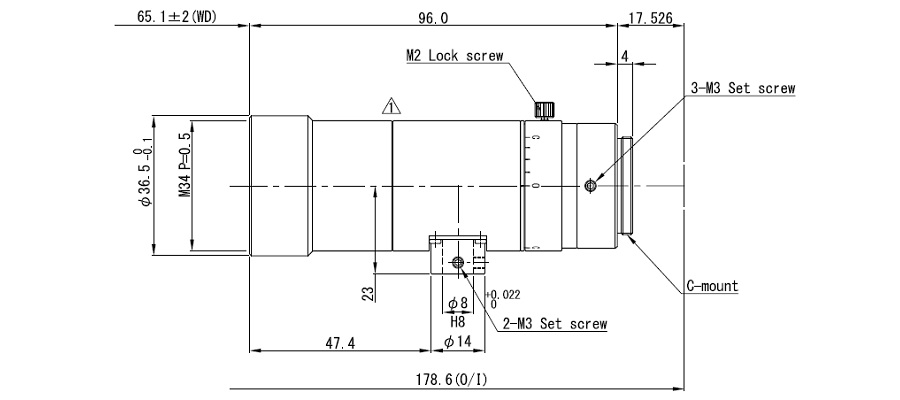

■ VS-TCT08-65CO/S 超高解像度テレセントリックレンズ 倍率×0.8、W.D=65mm 同軸落射 ■価格：お問合せ下さい
型番 VS-TCT08-65CO/S
倍率 ×0.8 ±5%
視野(V×H) 2/3″ 8.9×10.5mm
1/2″ 6.0×8.0mm
1/3″ 4.5×6.0mm
W.D 65.1±2mm
物像間距離O/I 178.6mm
実効F 4.5
NA 0.089
被写界深度 0.6mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.00%
周辺光量(Y=5.5) 98%
設計波長 Visible
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 Built-in
フィルター径 M34P=0.5
重量 200g
外形寸法 Φ36.5(max.)×L=96mm

外観図

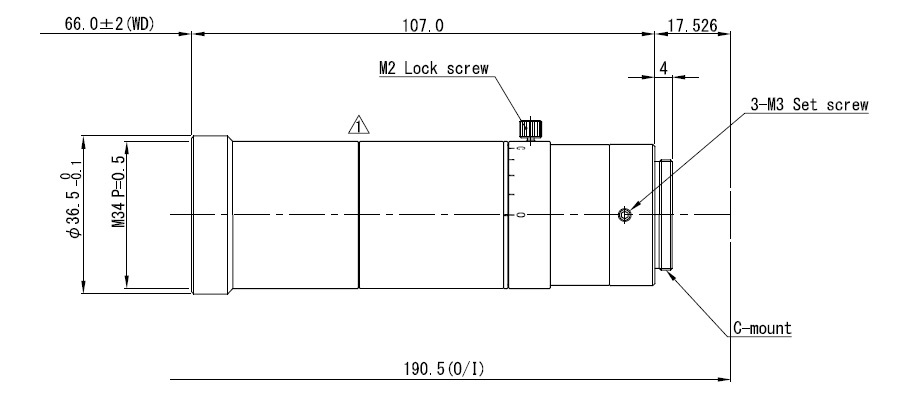

■ VS-TCT1-65/S 超高解像度テレセントリックレンズ 倍率×1.0、W.D=65mm ■価格：お問合せ下さい
型番 VS-TCT1-65/S
倍率 ×1.0 ±5%
視野(V×H) 2/3″ 7.1×8.4mm
1/2″ 4.8×6.4mm
1/3″ 3.6×4.8mm
W.D 66.0±2mm
物像間距離O/I 190.5mm
実効F 4.5
NA 0.111
被写界深度 0.4mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.00%
周辺光量(Y=5.5) 99%
設計波長 Visible
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M34.5P=0.5
重量 215g
外形寸法 Φ36.5(max.)×L=107mm

外観図

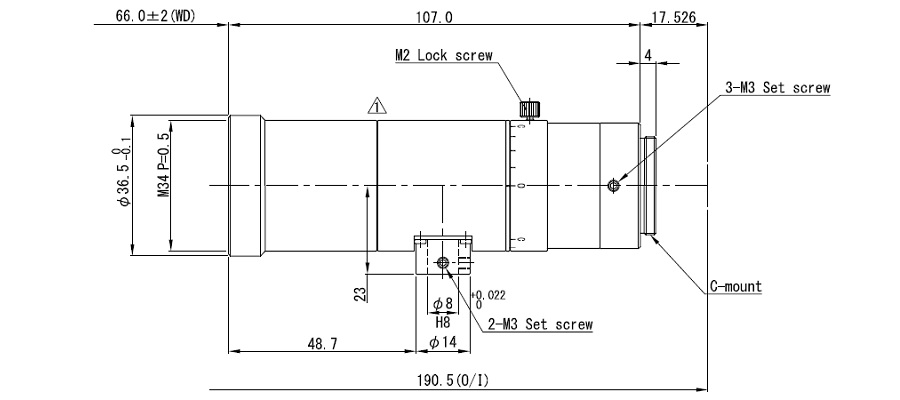

■ VS-TCT1CO-65/S 超高解像度テレセントリックレンズ 倍率×1.0、W.D=65mm 同軸落射 ■価格：お問合せ下さい
型番 VS-TCT1-65CO/S
倍率 ×1.0 ±5%
視野(V×H) 2/3″ 7.1×8.4mm
1/2″ 4.8×6.4mm
1/3″ 3.6×4.8mm
W.D 66.0±2mm
物像間距離O/I 190.5mm
実効F 4.5
NA 0.111
被写界深度 0.4mm(最小錯乱円Φ0.04mm)
TVディストーション(2/3″) 0.00%
周辺光量(Y=5.5) 99%
設計波長 Visible
マウント C-mount
フランジバック 17.526mm
適合センサーサイズ 2/3″
同軸落射照明 −
フィルター径 M34.5P=0.5
重量 215g
外形寸法 Φ36.5(max.)×L=107mm

外観図

■ 同軸落射照明 Coaxial epi-illumination）
同軸落射照明用ライトガイド

LED／ハロゲン光源装置
同軸落射照明用ライトガイド
丸型スポットLED光源

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
●お問合せ→
