1型　SWIR対応産業用単焦点レンズ
f=25mm/F1.6
A New Model of Industrial Lens Covering a Wide Spectral Band
from Visible-Light to SWIR Band
SMA11F25
メーカー：TAMRON （株式会社タムロン）

可視光領域（Visible）～短波赤外領域（SWIR：Short Wavelength Infra-Red）対応 1型 f=25mm F1.6

メガピクセルピッチ5μm対応

可視光領域(Visible)～短波赤外領域(SWIR)

■可視光領域から短波赤外領域までのピントずれを低減

400nm～1700nmまでの広い波長域に渡り、異なる波長帯に対するピントずれを極限まで低減。
可視光領域（Visible）対応のマシンビジョン用カメラ、短波赤外領域（SWIR）対応の産業用カメラ、両波長領域の撮影に対応した産業用カメラとの組合せにも最適です。

■業界トップクラスの分光透過率を実現

タムロンオリジナルの特殊コートを新規開発。
可視光領域（Visible）から短波赤外領域（SWIR９まで約80％のフラットで高い分光透過率を実現。
短波赤外領域（SWIR）対応の産業用カメラと組み合わせることで、食品・農産物検査などに最適です。

■至近距離での撮影性能を訴求

使用頻度の高い至近撮影距離での良好な画質を達成しています。
イメージセンサー画素ピッチ5μmに対応しています。
ソニーセミコンダクターシリューション製IMX990/IMX991に対応

◆SMA11F25 販売価格・納期についてはお問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

SMA11F25
イメージャーサイズ Imager Size		1″
焦点距離 Focal Length		25mm
マウント Mount Type		C-Mount
絞り範囲 Aperture Range		F/1.6～F/22 , T/1.8～T/24.7
フォーカス範囲 Focus Range		0.2m～∞
画角 Field of View Angle (水平×垂直) Horizontal×Vertical	1″	44.1°×33.7°
	2/3″	31.0°×23.4;°
	1/2″	22.7°×18.1°
操作方法 Operation	フォーカス Focus	手動　ロック付 Manual w/lock
	アイリス IRIS	手動　ロック付 Manual w/lock
TVディストーション TV Distortion		-1％（設計値 Design Value）
フィルターネジ径 Filter Size		M46 P=0.75
フランジバック Flange Back		17.526mm(in Air)
対応波長 Wave Length		400～1700nm WBC-V-SWIR (Wide Band Coating-Visible-Short Wave Infrared)
質量 Wight		260g
動作温度 Operating Temperature		－20℃～＋60℃
価格 Japan domesitic price		要問合せ

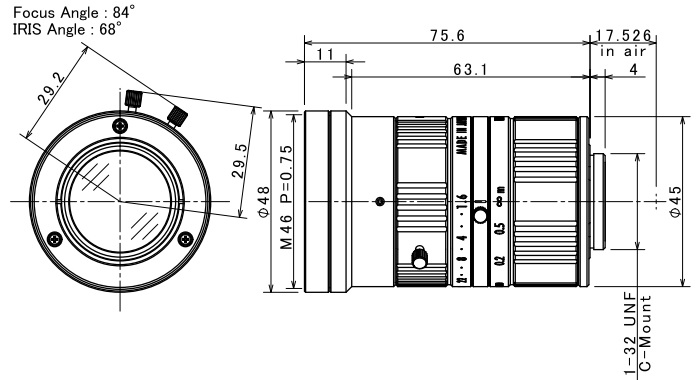

■外観図面 Drawing

赤外透過（可視カット）フィルター Long Wave Pass Filter

■ 可視カットフィルター　700nm以上透過 → 詳細ページ

OF-R70-225 （M22.5P0.5）～OF-R70-520 （M52P0.75）

■ 可視カットフィルター　800nm以上透過 → 詳細ページ

OF-R80N-225 （M22.5P0.5）～OF-80N-520 （M52P0.75）

接写リング EX TUBE	イメージセンサー	NEAR（至近距離）		FAR
接写リング EX TUBE	イメージセンサー	W.D（mm）	視野範囲（Hmm×Vmm）	W.D（mm）	視野範囲（Hmm×Vmm）
なし	1インチ	200.0	115.4×96.0	1000	531.3×396.2
	2/3インチ	200.0	78.7×58.9	1000	362.7×271.2
	1/1.8インチ	200.0	65.0×48.6	1000	299.4×224.1
	1/2インチ	200.0	57.1×42.7	1000	263.0×196.9
	1/3インチ	200.0	42.7×32.0	1000	196.9×147.5
0.5mm EXT-0.5	1インチ	164.4	96.5×72.0	1205.3	635.6×474.1
	2/3インチ	164.4	85.9×49.3	1205.3	434.1×324.6
	1/1.8インチ	164.4	54.4×40.7	1205.3	358.4×268.2
	1/2インチ	164.4	47.8×35.8	1205.3	314.7×235.7
	1/3インチ	164.4	35.8×26.8	1205.3	235.7×176.6
1mm EXT-1	1インチ	140.0	83.6×62.3	593.6	318.1×237.3
	2/3インチ	140.0	57.1×42.7	593.6	217.2×162.5
	1/1.8インチ	140.0	47.1×35.3	593.6	179.4×134.2
	1/2インチ	140.0	41.4×31.0	593.6	157.5×117.9
	1/3インチ	140.0	31.0×23.2	593.6	117.9×88.4
1.5mm EXT-1+EXT-0.5	1インチ	122.6	74.4×55.5	389.4	212.1×158.2
	2/3インチ	122.6	50.8×38.0	389.4	144.9×108.4
	1/1.8インチ	122.6	41.9×31.4	389.4	119.6×89.5
	1/2インチ	122.6	36.8×27.6	389.4	105.1×78.7
	1/3インチ	122.6	27.6×20.7	389.4	78.7×58.9
5mm EXT-5	1インチ	59.5	40.9×30.5	102.3	63.1×47.1
	2/3インチ	59.5	27.9×20.9	102.3	43.2×32.3
	1/1.8インチ	59.5	23.1×17.3	102.3	35.6×26.7
	1/2インチ	59.5	20.3×15.2	102.3	31.3×23.5
	1/3インチ	59.5	15.2×11.4	102.3	23.5×17.6
10mm EXT-10	1インチ	28.3	24.4×18.3	42.8	32.1×24.0
	2/3インチ	28.3	16.7×12.5	42.8	22.0×16.5
	1/1.8インチ	28.3	13.8×10.3	42.8	18.2×13.6
	1/2インチ	28.3	12.1×9.1	42.8	16.0×12.0
	1/3インチ	28.3	9.1×6.8	42.8	12.0×9.0
15mm EXT-10+EXT-5	1インチ	15.3	17.5×13.1	11.6	17.1×12.8
	2/3インチ	15.3	12.0×9.0	11.6	11.7×8.8
	1/1.8インチ	15.3	9.9×7.4	11.6	9.7×7.2
	1/2インチ	15.3	8.7×6.5	11.6	8.5×6.4
	1/3インチ	15.3	6.5×4.9	11.6	6.4×4.9

型番	品名	価格	注文
EXT-0.5	接写リング0.5mm	900円(税別)/990円(税込)	光マート
EXT-1	接写リング1mm	900円(税別)/990円(税込)	光マート
EXT-2	接写リング2mm	900円(税別)/990円(税込)	光マート
EXT-5	接写リング5mm	1,200円(税別)/1,320円(税込)	光マート
EXT-10	接写リング10mm	1,350円(税別)/1,485円(税込)	光マート
EXT-15	接写リング15mm	4,500円(税別)/4,950円(税込)	光マート
EXT-20	接写リング20mm	1,800円(税別)/1,980円(税込)	光マート
EXT-40	接写リング40mm	4,500円(税別)/4,950円(税込)	光マート
接写リングセット	接写リングセット0.5mm、1mm、5mm、10mm、22mm	5,000円(税別)/5,500円(税込)	光マート
