1/1.2型　2/3型　5メガピクセル対応 φ29マシンビジョン単焦点レンズ f=16mm
5 Megapixel Fixed Focal Lens for MachineVision
M112FM16
メーカー：TAMRON （株式会社タムロン）
■最大5メガピクセル相当の高解像度を実現
5.86μmピクセルピッチ1/1.2型と3.45μmピクセルピッチ2/3型の両方に対応
対応素子：1/1.2型2メガ（IMX174・IMX249）、2/3型5メガ（IMX250・IMX264）
■業界トップクラスの高コントラスト・高解像度
φ29mmマシンビジョン用レンズの中でも、最高レベルのコントラスト・解像度を保持
異なる焦点距離の7機種で均一に保たれた高性能
■コーティング技術と最新の光学設計
最新の光学技術とコーティング技術により、高いコントラスト・解像度をはじめとする
各種光学性能と透過率を確保
■至近距離での撮影性能を追求
使用頻度の高い至近距離での良好な画質を達成
工業用単焦点レンズ特性
◆ M112FM168  販売価格：51,000円（税別）／56,100円(税込)
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

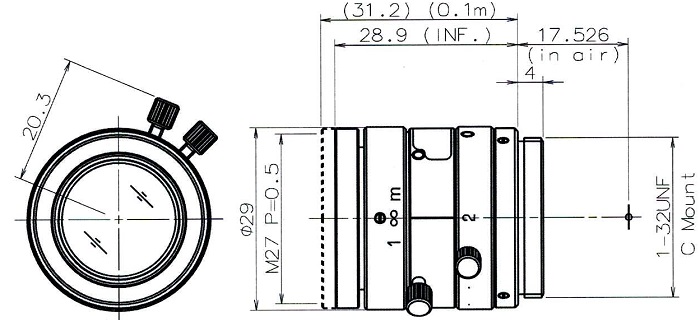

M112FM16
イメージャーサイズ 1/1.2″
焦点距離 16mm
マウント C-Mount
絞り範囲 F2.0〜16
フォーカス範囲 0.1m〜∞
画角
(水平×垂直)		 1/1.2″ （4：3）37.4°×28.4°
（16：9）40.5°×22.3°
2/3″ （4：3）31.0°×23.4°
（16：9）33.7°×19.2°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
TVディストーション 0.56％以内
フィルターネジ径 M27 P=0.5mm
対応波長 可視光
質量 51ｇ
動作温度 −20℃〜＋60℃
価格 51,000円(税別)

■ 視野範囲データ 接写リング（別売）をカメラとレンズの間に取付けることで至近距離を近くすることができます
接写リング
EX TUBE		 イメージセンサー NEAR（至近距離） FAR
W.D（mm） 視野範囲
（Hmm×Vmm）		 W.D（mm） 視野範囲
（Hmm×Vmm）
なし 1/1.2インチ 100 76.9×57.2 ∞ −
2/3インチ 100 62.7×46.7 ∞ −
1/1.8インチ 100 51.7×38.6 ∞ −
1/2インチ 100 45.3×33.9 ∞ −
1/2.5インチ 100 40.7×30.5 ∞ −
1/3インチ 100 33.9×25.4 ∞ −
0.5mm
EXT-0.5		 1/1.2インチ 79.6 63.0×46.8 493.9 343.7×256.5
2/3インチ 79.6 51.4×38.3 493.9 281.1×210.0
1/1.8インチ 79.6 42.3×31.6 493.9 231.9×173.4
1/2インチ 79.6 37.1×27.7 493.9 203.6×152.3
1/2.5インチ 79.6 33.3×24.9 493.9 183.0×137.0
1/3インチ 79.6 27.7×20.8 493.9 152.3×114.1
1mm
EXT-1		 1/1.2インチ 65.5 53.4×39.7 240.7 172.2×128.4
2/3インチ 65.5 43.5×32.4 240.7 140.8×105.1
1/1.8インチ 65.5 35.8×26.8 240.7 116.1×86.8
1/2インチ 65.5 31.4×23.5 240.7 101.9×76.2
1/2.5インチ 65.5 28.2×21.1 240.7 91.6×68.5
1/3インチ 65.5 23.5×17.6 240.7 76.2×57.1
1.5mm
EXT-1+EXT-0.5		 1/1.2インチ 55.1 46.4×34.4 156.1 114.9×85.6
2/3インチ 55.1 37.8×28.1 156.1 93.8×70.0
1/1.8インチ 55.1 31.1×23.2 156.1 77.3×57.8
1/2インチ 55.1 27.3×20.4 156.1 67.8×50.8
1/2.5インチ 55.1 24.5×18.3 156.1 61.0×45.7
1/3インチ 55.1 20.4×15.2 156.1 50.8×38.0
5mm
EXT-5		 1/1.2インチ 22.7 24.2×17.9 38.3 34.9×25.9
2/3インチ 22.7 19.7×14.6 38.3 28.4×21.2
1/1.8インチ 22.7 16.2×12.1 38.3 23.4×17.4
1/2インチ 22.7 14.2×10.6 38.3 20.5×15.3
1/2.5インチ 22.7 12.7×9.5 38.3 18.4×13.8
1/3インチ 22.7 10.6×7.9 38.3 15.3×11.5
10mm
EXT-10		 1/1.2インチ 8.5 14.5×10.7 13.1 17.7×13.1
2/3インチ 8.5 11.7×8.7 13.1 14.3×10.7
1/1.8インチ 8.5 9.6×7.2 13.1 11.8×8.8
1/2インチ 8.5 8.4×6.3 13.1 10.3×7.7
1/2.5インチ 8.5 7.6×5.7 13.1 9.3×6.9
1/3インチ 8.5 6.3×4.7 13.1 7.7×5.8
15mm
EXT-15		 1/1.2インチ 4.7 11.8×8.7 4.7 11.8×8.7
2/3インチ 4.7 9.6×7.1 4.7 9.6×7.1
1/1.8インチ 4.7 7.9×5.9 4.7 7.9×5.9
1/2インチ 4.7 6.9×5.2 4.7 6.9×5.2
1/2.5インチ 4.7 6.2×4.6 4.7 6.2×4.6
1/3インチ 4.7 5.2×3.9 4.7 5.2×3.9
型番 品名 価格 注文
EXT-0.5 接写リング0.5mm 900円(税別)/990円(税込) 光マート
EXT-1 接写リング1mm 900円(税別)/990円(税込) 光マート
EXT-2 接写リング2mm 900円(税別)/990円(税込) 光マート
EXT-5 接写リング5mm 1,200円(税別)/1,320円(税込) 光マート
EXT-10 接写リング10mm 1,350円(税別)/1,485円(税込) 光マート
EXT-15 接写リング15mm 4,500円(税別)/4,950円(税込) 光マート
EXT-20 接写リング20mm 1,800円(税別)/1,980円(税込) 光マート
EXT-40 接写リング40mm 4,500円(税別)/4,950円(税込) 光マート
接写リングセット 接写リングセット0.5mm、1mm、5mm、10mm、22mm 5,000円(税別)/5,500円(税込) 光マート
