1/1.7型　6メガピクセル対応 φ29mmマシンビジョン単焦点レンズ f=25mm
6 Megapixel Fixed Focal Lens for MachineVision
M117FM25
メーカー：TAMRON （株式会社タムロン）
■  1/1.7型センサー対応、6メガピクセルの高解像度を実現しながら、業界最小φ29mmのコンパクトサイズを達成
■  設置スペースが限られる環境下に於いても、至近距離からの広角、高解像度、高コントラストな撮影を可能
■  SONY製CMOSイメージセンサーIMX178（1/1.8″6メガ）、IMX537･IMX547･IMX567（1/1.8″5メガ）へ対応

■業界トップクラスの高解像度・高コントラスト
1/1.7型・2.74μmピクセルピッチ、最大6メガピクセル相当の高解像度を実現
φ29mmマシンビジョン用レンズの中でも、最高レベルのコントラスト・解像度を保持
■業界トップクラスの低ディストーション(TV Distortion)を実現
従来機種と比べて、大幅にTV Distortionを改善（仕様値: -1.0%）
■至近距離での撮影性能を追求
使用頻度の高い至近撮影距離での良好な画質を達成
■厳格な検査体制
中心から最周辺まで、解像度のチェック条件を厳しく設定、 これにより、片ボケなどの少ない、中心から周辺まで高解像度・高コントラストなレンズを提供
■耐振動・耐衝撃を考慮した機構設計
従来機種と比べて振動衝撃性能が向上した新規機構を採用
振動衝撃が発生する過酷な環境下に於いて、最大10Gの衝撃を受けても、光軸ズレ（画像ズレ）を10μm以下に抑制
■使用頻度の高いイモビスを標準添付
ロックビスをイモビスに替えることで、レンズ本体の最大径をさらにコンパクトに
工業用単焦点レンズ特性

◆ M117FM25  販売価格：27,700円（税別）／30,470円(税込)
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

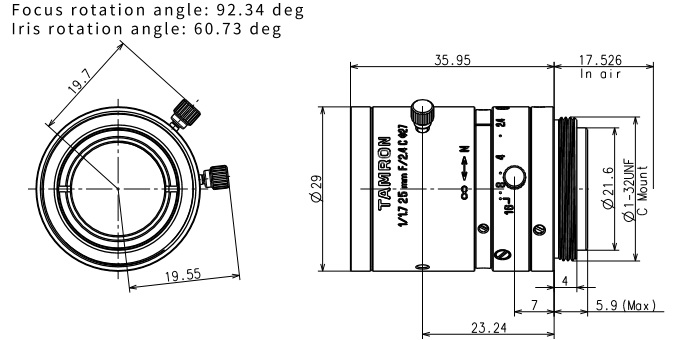

M117FM25
イメージャーサイズ 1/1.7″
焦点距離 25mm
マウント C-Mount
絞り範囲 F2.4〜16
フォーカス範囲 0.1m〜∞（推奨撮影距離：0.3m）
画角
(水平×垂直)		 1/1.7″ （4：3）17.4°×13.1°
1/1.8″ （4：3）17.1°×11.5°
1/2″ （4：3）14.8°×11.2°
1/3″ （4：3）11.2°×8.4°
操作方法 フォーカス 手動　ロック付
アイリス 手動　ロック付
TVディストーション -0.1％（設計値）
フィルターネジ径 M27 P=0.5mm
対応波長 可視光
質量 45ｇ
動作温度 −20℃〜＋60℃
価格 27,700円(税別)

■ 視野範囲データ 接写リング（別売）をカメラとレンズの間に取付けることで至近距離を近くすることができます
接写リング
EX TUBE		 イメージセンサー NEAR（至近距離） FAR
W.D（mm） 視野範囲
（Hmm×Vmm）		 W.D（mm） 視野範囲
（Hmm×Vmm）
なし 1/1.7インチ 100.0 28.5×21.4 1000.0 303.8×227.8
1/1.8インチ 100.0 26.9×20.2 1000.0 286.8×214.9
1/2インチ 100.0 24.2×18.1 1000.0 258.1×193.5
1/2.5インチ 100.0 21.8×16.3 1000.0 232.2×174.1
1/3インチ 100.0 18.1×13.6 1000.0 193.5×145.0
1/4インチ 100.0 13.6×10.2 1000.0 145.0×108.8
0.5mm
EXT-0.5		 1/1.7インチ 105.0 26.7×20.0 1217.2 369.9×277.3
1/1.8インチ 105.0 25.2×18.9 1217.2 349.2×261.6
1/2インチ 105.0 22.7×17.0 1217.2 314.2×235.5
1/2.5インチ 105.0 20.4×15.40 1217.2 282.7×212.0
1/3インチ 105.0 17.0×12.7 1217.2 235.5×176.6
1/4インチ 105.0 12.7×9.5 217.2 176.6×132.4
1mm
EXT-1.0		 1/1.7インチ 99.1 25.1×18.8 610.7 184.4×138.3
1/1.8インチ 99.1 23.7×17.7 610.7 174.1×130.4
1/2インチ 99.1 21.3×16.0 410.1 156.7×117.4
1/2.5インチ 99.1 19.2×14.4 610.7 141.0×105.7
1/3インチ 99.1 16.0×12.0 610.7 117.4×88.0
1/4インチ 99.1 12.0×9.0 610.7 88.0×66.0
1.5mm
EXT-1.5		 1/1.7インチ 93.9 23.7×17.7 410.1 123.1×92.3
1/1.8インチ 93.9 22.4×16.7 410.1 116.2×87.0
1/2インチ 93.9 20.1×15.1 410.1 104.5×78.3
1/2.5インチ 93.9 18.1×13.6 410.1 94.1×70.5
1/3インチ 93.9 15.1×11.3 410.1 78.3×58.7
1/4インチ 93.9 11.3×8.5 410.1 58.7×44.0
5.0mm
EXT-5.0		 1/1.7インチ 69.2 17.0×12.7 129.0 37.1×27.8
1/1.8インチ 69.2 16.0×12.0 129.0 35.0×26.2
1/2インチ 69.2 14.4×10.8 129.0 31.5×23.6
1/2.5インチ 69.2 13.0×9.7 129.0 28.3×21.2
1/3インチ 69.2 10.8×8.1 129.0 23.6×17.7
1/4インチ 69.2 8.1×6.1 129.0 17.7×13.2
10.0mm
EXT-10.0		 1/1.7インチ 51.3 12.1×9.1 68.9 18.7×14.0
1/1.8インチ 51.3 11.4×8.5 68.9 17.6×13.2
1/2インチ 51.3 10.3×7.7 68.9 15.8×11.8
1/2.5インチ 51.3 9.2×6.9 68.9 14.2×10.7
1/3インチ 51.3 7.7×5.8 68.9 11.8×8.9
1/4インチ 51.3 5.8×4.3 68.9 8.9×6.6
15.0mm
EXT-15.0		 1/1.7インチ 41.3 9.4×7.0 48.7 12.5×9.3
1/1.8インチ 41.3 8.9×6.6 48.7 11.8×8.8
1/2インチ 41.3 8.0×6.0 48.7 10.6×7.9
1/2.5インチ 41.3 7.2×5.4 48.7 9.5×7.1
1/3インチ 41.3 6.0×4.5 48.7 7.9×5.9
1/4インチ 41.3 4.5×3.3 48.7 5.9×4.4
20.0mm
EXT-20.0		 1/1.7インチ 35.1 7.7×5.7 38.5 9.3×7.0
1/1.8インチ 35.1 7.3×5.4 38.5 8.8×6.6
1/2インチ 35.1 6.5×4.9 38.5 7.9×5.9
1/2.5インチ 35.1 5.9×4.4 38.5 7.1×5.3
1/3インチ 35.1 4.9×3.1 38.5 5.9×4.4
1/4インチ 35.1 3.7×2.7 38.5 2.9×2.2
25.0mm
EXT-25.0		 1/1.7インチ 30.6 6.5×4.8 32.4 7.5×5.6
1/1.8インチ 30.6 6.1×4.6 32.4 7.0×5.3
1/2インチ 30.6 5.5×4.1 32.4 6.3×4.7
1/2.5インチ 30.6 4.9×3.7 32.4 5.7×4.3
1/3インチ 30.6 4.1×3.1 32.4 4.7×3.5
1/4インチ 30.6 3.1×2.3 32.4 3.5×2.7
30.0mm
EXT-30.0		 1/1.7インチ 27.4 5.6×4.2 28.3 6.2×4.6
1/1.8インチ 27.4 5.3×4.0 28.3 5.9×4.4
1/2インチ 27.4 4.8×3.6 28.3 5.3×3.9
1/2.5インチ 27.4 4.3×3.2 28.3 4.7×3.5
1/3インチ 27.4 3.6×2.7 28.3 3.9×2.9
1/4インチ 30.6 3.1×2.3 32.4 3.5×2.7
型番 品名 価格 注文
EXT-0.5 接写リング0.5mm 900円(税別)/990円(税込) 光マート
EXT-1 接写リング1mm 900円(税別)/990円(税込) 光マート
EXT-2 接写リング2mm 900円(税別)/990円(税込) 光マート
EXT-5 接写リング5mm 1,200円(税別)/1,320円(税込) 光マート
EXT-10 接写リング10mm 1,350円(税別)/1,485円(税込) 光マート
EXT-15 接写リング15mm 4,500円(税別)/4,950円(税込) 光マート
EXT-20 接写リング20mm 1,800円(税別)/1,980円(税込) 光マート
EXT-40 接写リング40mm 4,500円(税別)/4,950円(税込) 光マート
接写リングセット 接写リングセット0.5mm、1mm、5mm、10mm、22mm 5,000円(税別)/5,500円(税込) 光マート
