1/1.7型　6メガピクセル対応 φ29mmマシンビジョン単焦点レンズ f=12mm
6 Megapixel Fixed Focal Lens for MachineVision
M117FM12
メーカー：TAMRON （株式会社タムロン）

■ 1/1.7型センサー対応、6メガピクセルの高解像度を実現しながら、業界最小φ29mmのコンパクトサイズを達成
■ 設置スペースが限られる環境下に於いても、至近距離からの広角、高解像度、高コントラストな撮影を可能
■ SONY製CMOSイメージセンサーIMX178（1/1.8″6メガ）、IMX537･IMX547･IMX567（1/1.8″5メガ）へ対応

■業界トップクラスの高解像度・高コントラスト

1/1.7型・2.74μmピクセルピッチ、最大6メガピクセル相当の高解像度を実現
φ29mmマシンビジョン用レンズの中でも、最高レベルのコントラスト・解像度を保持

■業界トップクラスの低ディストーション(TV Distortion)を実現

従来機種と比べて、大幅にTV Distortionを改善（仕様値: -1.0%）

■至近距離での撮影性能を追求

使用頻度の高い至近撮影距離での良好な画質を達成

■厳格な検査体制

中心から最周辺まで、解像度のチェック条件を厳しく設定、これにより、片ボケなどの少ない、中心から周辺まで高解像度・高コントラストなレンズを提供

■耐振動・耐衝撃を考慮した機構設計

従来機種と比べて振動衝撃性能が向上した新規機構を採用
振動衝撃が発生する過酷な環境下に於いて、最大10Gの衝撃を受けても、光軸ズレ（画像ズレ）を10μm以下に抑制

■使用頻度の高いイモビスを標準添付

ロックビスをイモビスに替えることで、レンズ本体の最大径をさらにコンパクトに

工業用単焦点レンズ特性

◆ M117FM12 販売価格：27,700円（税別）／30,470円（税込）
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

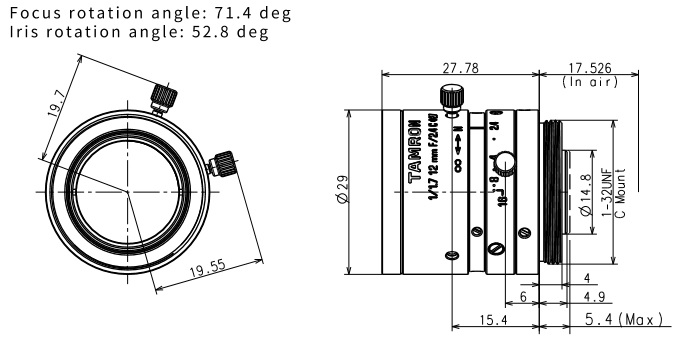

M117FM12
イメージャーサイズ		1/1.7″
焦点距離		12mm
マウント		C-Mount
絞り範囲		F2.4～16
フォーカス範囲		0.1m～∞（推奨撮影距離：0.3m）
画角 (水平×垂直)	1/1.7″	（4：3）34.3°×25.9°
	1/1.8″	（4：3）33.7°×22.9°
	1/2″	（4：3）29.3°×22.1°
	1/3″	（4：3）22.1°×16.6°
操作方法	フォーカス	手動　ロック付
	アイリス	手動　ロック付
TVディストーション		-0.42％（設計値）
フィルターネジ径		M27 P=0.5mm
対応波長		可視光
質量		40ｇ
動作温度		－20℃～＋60℃
価格		27,700円(税別)



■ 視野範囲データ	接写リング（別売）をカメラとレンズの間に取付けることで至近距離を近くすることができます

接写リング EX TUBE	イメージセンサー	NEAR（至近距離）		FAR
接写リング EX TUBE	イメージセンサー	W.D（mm）	視野範囲（Hmm×Vmm）	W.D（mm）	視野範囲（Hmm×Vmm）
なし	1/1.7インチ	100.0	68.4×51.0	1000.0	623.2×465.4
	1/1.8インチ	100.0	64.5×48.0	1000.0	587.8×438.7
	1/2インチ	100.0	57.9×43.2	1000.0	528.×394.6
	1/2.5インチ	100.0	52.0×38.8	1000.0	474.6×354.8
	1/3インチ	100.0	43.2×32.3	1000.0	394.6×295.3
	1/4インチ	100.0	32.3×24.2	1000.0	295.3×221.1
0.5mm EXT-0.5	1/1.7インチ	37.2	50.2×37.4	68.4	143.9×107.4
	1/1.8インチ	37.2	47.3×35.2	68.4	135.7×101.2
	1/2インチ	37.2	42.5×31.7	68.4	121.9×91.0
	1/2.5インチ	37.2	38.1×28.5	68.4	109.5×81.8
	1/3インチ	37.2	31.7×23.7	68.4	91.0×68.1
	1/4インチ	37.2	23.7×17.7	68.4	68.1×451.0
1mm EXT-1.0	1/1.7インチ	20.5	39.7×29.5	30.3	81.6×60.8
	1/1.8インチ	20.5	37.4×27.8	30.3	76.9×57.3
	1/2インチ	20.5	33.6×25.0	30.3	69.1×51.5
	1/2.5インチ	20.5	30.1×22.5	30.3	62.0×46.3
	1/3インチ	20.5	25.0×18.7	30.3	51.5×38.5
	1/4インチ	20.5	18.7×14.0	30.3	38.5×28.8
1.5mm EXT-1.5	1/1.7インチ	45.9	32.9×24.4	94.1	57.0×42.4
	1/1.8インチ	45.9	31.0×23.0	94.1	53.7×40.0
	1/2インチ	45.9	27.8×20.7	94.1	48.2×35.9
	1/2.5インチ	45.9	24.9×18.6	94.1	43.3×32.3
	1/3インチ	45.9	20.7×15.5	94.1	35.9×26.9
	1/4インチ	45.9	15.5×11.6	94.1	26.9×20.1
5.0mm EXT-5.0	1/1.7インチ	17.0	15.0×11.1	23.5	18.5×13.7
	1/1.8インチ	17.0	14.1×10.4	23.5	17.4×12.9
	1/2インチ	17.0	12.6×9.4	23.5	15.6×11.6
	1/2.5インチ	17.0	11.3×8.4	23.5	14.0×10.4
	1/3インチ	17.0	9.4×7.0	23.5	11.6×8.7
	1/4インチ	17.0	7.0×5.2	23.5	8.7×6.5
10.0mm EXT-10.0	1/1.7インチ	6.6	8.5×6.3	8.4	9.5×7.0
	1/1.8インチ	6.6	8.0×5.9	8.4	8.9×6.6
	1/2インチ	6.6	7.1×5.3	8.4	8.0×5.9
	1/2.5インチ	6.6	6.4×4.7	8.4	7.1×5.3
	1/3インチ	6.6	5.3×3.9	8.4	5.9×4.4
	1/4インチ	6.6	3.9×2.9	8.4	4.4×3.3

型番	品名	価格	注文
EXT-0.5	接写リング0.5mm	900円(税別)/990円(税込)	光マート
EXT-1	接写リング1mm	900円(税別)/990円(税込)	光マート
EXT-2	接写リング2mm	900円(税別)/990円(税込)	光マート
EXT-5	接写リング5mm	1,200円(税別)/1,320円(税込)	光マート
EXT-10	接写リング10mm	1,350円(税別)/1,485円(税込)	光マート
EXT-15	接写リング15mm	4,500円(税別)/4,950円(税込)	光マート
EXT-20	接写リング20mm	1,800円(税別)/1,980円(税込)	光マート
EXT-40	接写リング40mm	4,500円(税別)/4,950円(税込)	光マート
接写リングセット	接写リングセット0.5mm、1mm、5mm、10mm、22mm	5,000円(税別)/5,500円(税込)	光マート
