マクロレンズ・テレセントリック系レンズ WD110mm 同軸落射
KCM-1D-110C/KCM-2D-110C/KCM-4D-110C
テレセントリック系マクロレンズ 同軸落射照明タイプ WD110mm 1〜4倍
VGAクラスの標準的なマクロレンズ
ポジションニング・画像処理・各種検査に威力を発揮します。
製造工程の低コスト化により、低価格を実現
すべての製造工程を海外工場へ移したことで大幅にコストダウン
徹底的な検査体制により品質維持
国内工場と同じ設備・生産方式をを導入、厳しい品質チェックにより、高品質を実現
テレセントリック系
テレセントリシティーを高めたテレセントリックレンズに近いマクロレンズです。
レンズ仕様
型番 KCM-1D-110C KCM-2D-110C KCM-4D-110C
光学倍率 1倍 2倍 4倍
W.D. 110mm 110mm 110mm
対応素子 1/2インチ以下 2/3インチ以下
O/I 210mm 231.6mm 218.9mm
N.A.(物体側) 0.025 0.04 0.048
有効F値 20.0 24.6 41.49
分解能 13.4μm 8.4μm 6.99μm
被写界深度 1600μm 490μm 210μm
TVディストーション 0.06% -0.03% 0.06%
外形寸法 φ16×L82.55mm φ16×L86.1mm φ16×L91.12mm
重量 64g 52g 55g
価格 60,000円(税別) 60,000円(税別) 60,000円(税別)
ライトガイド
多成分ガラス製シングルライトガイド 長さ500/1000/1500/2000mm
多成分ガラス製2分岐ライトガイド 長さ500/1000/1500/2000mm
プラスチック製シングルライトガイド 長さ1000/1500/2000mm
プラスチック製2分岐ライトガイド 長さ1000/1500/2000mm
LED光源装置LA-HDF10/15シリーズ

LED光源装置
LED光源装置LA-HDF10/15シリーズ

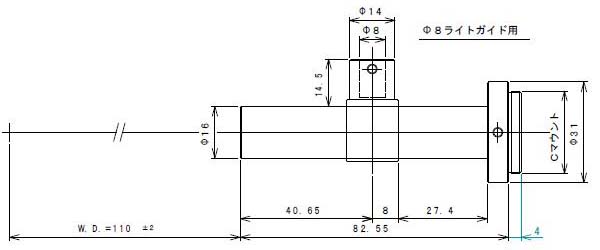

KCM-1D-110C

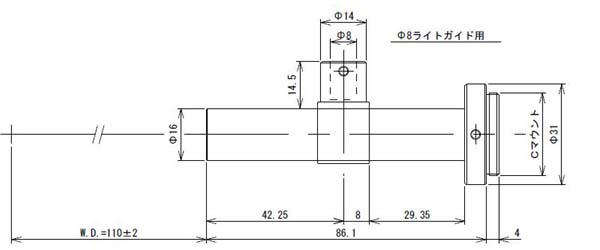

KCM-2D-110C

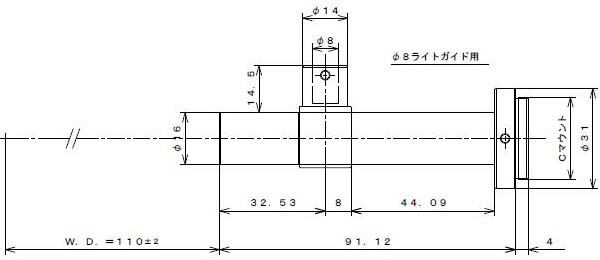

KCM-4D-1110C
