OpticalGarden／ カメラ／ WATEC／ WAT-660E(P3.7)

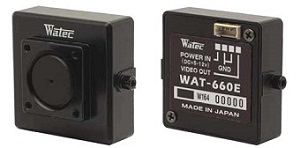

1/4 型 モノクロCMOSイメージセンサー 小型・角型 ミニチュアカメラ
WAT-660E(P3.7)
メーカー：Watec （ワテック株式会社）
■目立たず場所を選ばない超小型設計、組込みに最適
■最低被写体照度 0.01lx F4.5
■入力電源DC+5 - 12V に対応
■f=3.7mmピンホールを採用 超薄型（D12.2mm）

Lineup
◆WAT-660E-P3.7 販売価格：21,500円(税別)／23,650円(税込)
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
仕様
製品名 WAT-660E-P3.7(EIA) WAT-660E-P3.7(PAL)
撮像素子 1/4 型 CMOS イメージセンサー
有効画素数 648(H) X 488(V)
セルサイズ 5.6μm(H) X 5.6μm(V)
同期方式 内部同期
走査方式 プログレッシブ
映像出力 コンポジットビデオ:1.0V(p-p)、75Ω(不平衡)
解像度(水平) 480TV本以上(画面中央)
最低被写体照度 0.01lx F4.5(AGC ON=42dB, Shutter=OFF)
S/N 52dB以上(AGC OFF=0db, γ=1.0))
機能設定 −
AEモード 電子シャッター − 1/50秒
1/100、1/120、1/125、1/250、1/500、1/1000、1/2000、
1/4000、1/8000、1/10000、1/20000、1/50000、1/100000秒
電子アイリス 1/60〜1/100000秒 1/50〜1/100000秒
AGC ON:0〜42dB、OFF:−
MGC −
ガンマ特性 γ≒0.45
ビデオレベル 100IRE
ノイズリダクション −
ワイドダイナミックレンジ −
レンズアイリス −
逆光補正 BLC
白点補正 −
輪郭補正 −
霧補正 −
デジタルズーム −
プライバシーマスク −
ミラー反転 O−
フリーズ −
動体検出 −
ネガポジ反転 −
インターフェース 4P コネクター(コンポジットビデオ，電源入力)
電源電圧 DC+5V - 12V
消費電力 0.45W/90mA(DC+5V)，0.45W/37.5mA(DC+12v)
動作/ 保管温度 -10 - +50℃ / -30 - +70℃
動作/ 保管湿度 95% RH 以下 ( 結露しないこと)
レンズマウント M13 P=1.0
標準レンズ 3745B-13P (f3.7 F4.5)
重　量 約23g
付属品 4P ケーブル

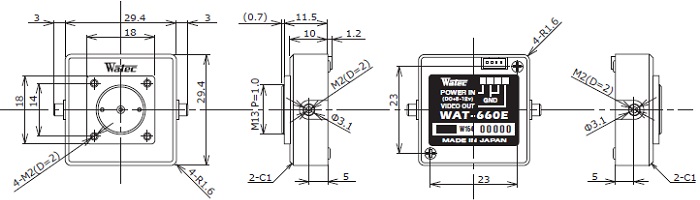

外観図面

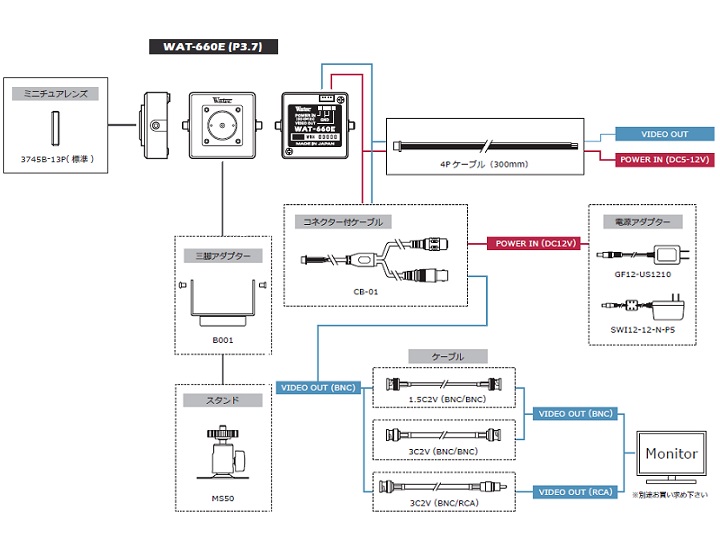

■接続図
■アクセサリー  →アクセサリー一覧
型番 商品名 仕様 価格
GF12-US1210 電源アダプター DC12V 1.0A 1,600円(税別)
1,760円(税込)
CB-01 コネクター付きケーブル VIDEO OUT (BNC)、
POWER IN (DC ジャック)		 1,930円(税別)
2,123円(税込)
3C2V-2.5M 映像ケーブル2.5m 3C2Vケーブル 2.5ｍ BNC-BNC 2,000円(税別)
2,200円(税込)
3C2V-3M 映像ケーブル3m 3C2Vケーブル 3ｍ BNC-BNC 2,500円(税別)
2,750円(税込)
3C2V-5M 映像ケーブル5m 3C2Vケーブル 5ｍ BNC-BNC 2,500円(税別)
2,750円(税込)
3C2V-10M 映像ケーブル10m 3C2Vケーブル 10ｍ BNC-BNC 3,000円(税別)
3,300円(税込)
3C2V-2.5M-BNC-RCA 映像ケーブル2.5m 3C2Vケーブル 2.5ｍ BNC-RCA 2,000円(税別)
2,200円(税込)
3C2V-3M-BNC-RCA 映像ケーブル3m 3C2Vケーブル 3ｍ BNC-RCA 2,500円(税別)
2,750円(税込)
3C2V-5M-BNC-RCA 映像ケーブル5m 3C2Vケーブル 5ｍ BNC-RCA 2,500円(税別)
2,750円(税込)
3C2V-10M-BNC-RCA 映像ケーブル10m 3C2Vケーブル 10ｍ BNC-RCA 3,000円(税別)
3,300円(税込)
B001 取付ブランケット スタンドや三脚等に固定するための
ブラケット（三脚座付）		 2,980円(税別)
3,278円(税込)
◆ご注文･販売価格はこちらへ→ショップ（光マート）
●お問合せはこちらへ→
fujiwara@ff-net.jp
