TVフォーマットカメラ S133シリーズ
アナログ映像(NTSC)出力 1/3.2インチCMOSカメラ
STC-S133N-CS / STC-S133N-L
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
|
|
|
|
■1/3.2型 65万画素のTVフォーマットカラーCMOSボードカメラ
■TVフォーマット（アナログ：NTSC信号)出力の小型カメラ
■コンパクトサイズ（小型・薄型）で、狭いスペースにも設置可能
■レンズマウントは、マウント無、固定焦点レンズ、CSから選択可能
■IRカットフィルター無しタイプも用意
■ワイドダイナミックレンジ (ATR-EX 機能), Defog
■OSCD (On Screen Character Display) による調整が可能
|
|
|
|
◆STC-S133N-CS ご注文はこちらへ→ ショップ（光マート） 販売価格：22,800円(税別)／25,080円(税込)
◆STC-S133N-L ご注文はこちらへ→ ショップ（光マート） 販売価格：22,800円(税別)／25,080円(税込)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
| 仕 様 |
| 型式 |
STC-S133N-CS |
STC-S133N-L |
| 撮像素子 |
1/3.2″ 1.23M CMOS (SONY: ISX017),ローリングシャッタ
→分光分布グラフ |
| 信号方式 |
NTSC (SMTPE170M) |
| 有効画素数 |
1,280(H) × 486(V) |
| チップサイズ |
4.48(H) × 1.70(V)mm |
| セルサイズ |
3.5 (H) × 3.5 (V)μm |
| 走査方式 |
2:1 インターレース |
| 垂直周波数 |
59.94 Hz |
| 水平周波数 |
15.734 kHz |
| 中心解像度 |
600 TV Line ※STC-S133N-CS にレンズFLCL1614-2M (F5.6) を使用 |
| 映像S/N |
50 dB |
| 感度 |
200 Lux |
| 同期方式 |
内部同期 |
| 映像出力 |
VBS: 1.0 Vp-p / 75 Ω |
| シャッタスピード |
1/60(1/50) ～ 1/605,000秒 (初期値:オート) |
| ゲイン |
AGC / 固定ゲイン 0 ～ 40 dB (初期値:オート) |
| ホワイトバランス |
オート / マニュアル / プッシュ (初期値:オート) |
| ミラー反転 |
上下反転 / 左右反転 / 上下左右反転 / Off (初期値:Off) |
| ガンマ |
マニュアル / ストレート (初期値:マニュアル) |
| プライバシーマスク |
16 枠 (色、幅及び位置は水平・垂直個々に設定可能) (初期値:マスクOff) |
| 色調整 |
色相、濃度 |
| 画像調整 |
ブライトネス、コントラスト |
| Day/Night |
有り: Dual pass フィルター内蔵モデル |
| レンズ補正 |
ケラレ補正、歪補正、シェーディング補正 |
| その他 |
画素欠陥補正、WDR、Defog、逆光補正、フリッカレス、高輝度補正、
アパーチャ補正、ノイズリダクション (2D)、ネガポジ、偽色補正等 |
| 通信 |
UART 通信 (UART +3.3 V)
（通信速度: 230,400 bps,115,200 bps,57,600 bps, 38,400 bps,
28,800 bps, 19,200 bps, 14,400 bps,9,600 bps (初期値: 115,200 bps))
※カメラ機能は全て UART 通信により設定可能 |
ｵﾝｽｸﾚｰﾝﾃﾞｨｽﾌﾟﾚｲ
(OSD) |
外部接続又はUART 通信にて制御 |
| 入力電圧 |
+5.6 ～ +13.2Vdc |
| 消費電流 |
最大: 0.7 W, Typical: 0.6W |
| 外形寸法(W)×(H)×(D) |
φ28×14.8(D)mm (突起物除く)
→図面(PDF) |
25×22×17.6mm (突起物除く)
→図面(PDF) |
| 光学フィルター |
Dual pass フィルター内蔵(フィルター内蔵モデル)→分光感度特性 |
| 外部接続 |
電源入力,ビデオ出力, UART 通信→CN2: BM8B-SRSS-TB (JST)
OSD 制御→CN1: BM6B-SRSS-TB (JST) |
| 質量 |
約11g |
約10g |
| 動作温度 |
-20 ～ +60 ℃ |
-20 ～ +45 ℃ |
| 保存温度 |
-20 ～ +85 ℃ |
| 耐振動 |
20 Hz ～ 200 Hz ～20 Hz (5 分 / サイクル), XYZ 各方向 30 分 |
| 耐衝撃 |
加速度: 38 G, 5.7 m 秒 (正弦半波) XYZ 各方向 3 回 |
| 規制化学物質対応 |
RoHS 対応 |
| 価格 |
22,800円(税別) |
22,800円(税別) |
|
|
|
|

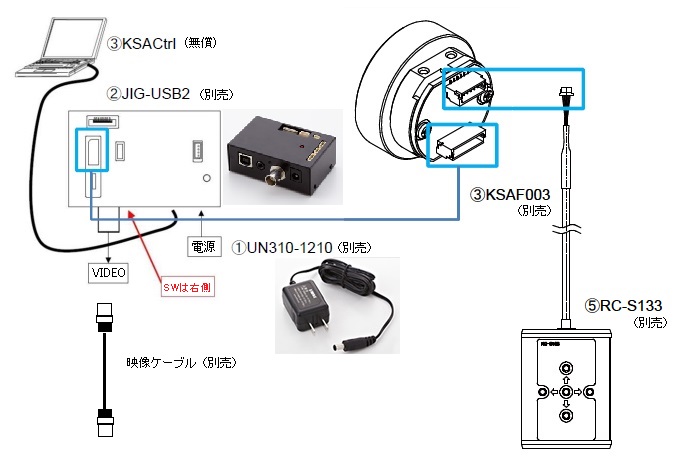

| ①UN310-1210（別売）
| +12V DC 電源アダプター
|
| ②JIG-USB2（別売）
| 通信冶具 (USB ポート経由でPC と通信が可能)
|
| ③KSAF003（別売）
| カメラ～JIG-USB2 接続ケーブル
|
| ④KSACtrl（無償）
| 制御ソフト
|
| ⑤RC-S133
| リモートコントローラ
|
|
|
|
|
ピン配列
| ピン番号 |
信号名 |
用途 |
| 1 |
GND |
GND に接続 |
| 2 |
DC12V |
電源入力 |
| 3 |
GND |
GND に接続 |
| 4 |
VIDEO_OUT |
ビデオ信号出力 |
| 5 |
EXSI |
UART 入力(3.3 V CMOS) |
| 6 |
EXSO |
UART 出力(3.3 V CMOS) |
| 7 |
WB_LOCK |
ホワイトバランスロック入力 |
| 8 |
GND |
GND に接続 |
CN2 コネクタ型番: BM8B-SRSS-TB (JST)
|
|
|
|
|
■アクセサリー／交換レンズ
●アクセサリー
|
| 型番 |
商品名 |
仕様 |
税別価格 |
| UN310-1210 |
電源アダプター |
入力：100-240Vac、出力：12V1A |
4,800円 |
| JIG-USB2 |
通信冶具 |
USB ポート経由でPC と通信が可能 |
21,800円 |
| KSAF003 |
接続ケーブル |
カメラ～JIG-USB2 接続ケーブル |
1,480円 |
| RC-S133 |
リモートコントローラ |
オンスクリーン表示での各種設定が可能 |
12,800円 |
|
|
●交換レンズ
|
| 型番 |
焦点距離 |
F値 |
バックフォーカス |
画角（D×H×V） |
税込価格 |
| CV0205C |
f=2.5mm |
F2.0 |
－ |
－ |
6,000円 |
| CV0206C |
f=4.0mm |
F2.5 |
－ |
－ |
5,000円 |
| CV0219C |
f=6.0mm |
F2.5 |
－ |
－ |
5,000円 |
|
|
■適合CSマウントレンズ→撮像素子：1/3.2インチ以上、高精細／メガピクセル対応
|
|
|
