OpticalGarden／ USBカメラ／ OMRON SENTECH／ C/CSマウントカメラ／ STC-S133N-B
TVフォーマットカメラ  S133N-Bシリーズ
アナログ映像(NTSC)出力 1/3.2インチCMOSカメラ
STC-S133N-B
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
■1/3.2型 127万画素CMOSセンサー搭載CSマウント小型カメラ
■TVフォーマット（アナログ：NTSC/PAL信号)出力
■ゲイン、シャッタ、色調整機能、映像反転機能
■DAY＆Night機能、DNR機能
■ワイドダイナミックレンジ,諧調補正機能、Defog機能
■OSCD (On Screen Character Display) による調整が可能

Lineup
◆STC-S133N-BJ  販売価格：34,500円(税別)／37,950円(税込)
ご注文はこちらへ→ショップ（光マート）
◆STC-S133N-BT  販売価格：34,500円(税別)／37,950円(税込)
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
仕　　様
型式 STC-S133N-BJ/STC-S133N-BT STC-S133P-BJ/STC-S133P-BT

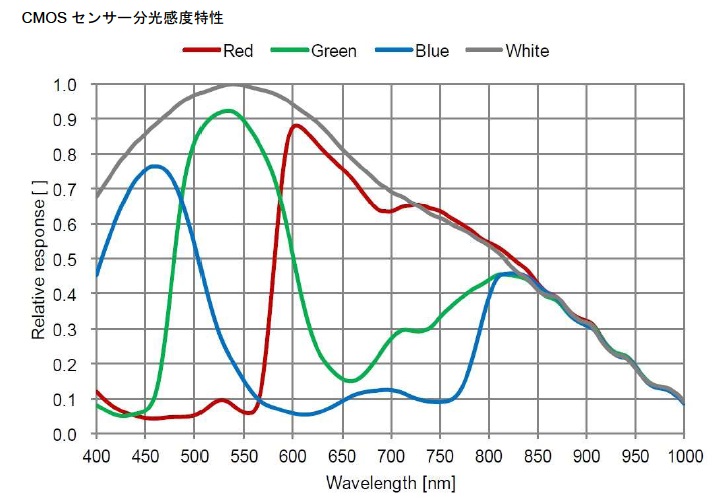

撮像素子 1/3.2″ 1.23M CMOS (SONY: ISX017),ローリングシャッタ →分光分布グラフ
信号方式 NTSC PAL
有効画素数 1,280(H) × 960(V) 1,280(H) × 924(V)
撮像エリアサイズ 4.48(H) × 3.36(V)mm
セルサイズ 3.5 (H) × 3.5 (V)μm
走査方式 2:1 インターレース
垂直周波数 59.94 Hz 50 Hz
水平周波数 15.734 kHz 15.625 kHz
中心解像度 600 TV Line
映像S/N 50 dB
感度 520 Lux
同期方式 内部同期
映像出力 VBS: 1.0 Vp-p / 75 Ω
シャッタスピード 1/60 ～ 1/100,000秒
(初期値:1/60)		 1/50 ～ 1/100,000秒
(初期値:1/50)
ゲイン AGC / 固定ゲイン 0 ～ 24 dB (初期値:0 dB)
ホワイトバランス オート / プッシュ / ユーザー設定 / マニュアル / ワンプッシュロック
(初期値:オート)
ミラー反転 上下反転 / 左右反転 / 上下左右反転 / Off (初期値:Off)
プライバシーマスク 16 枠 (色、幅及び位置は水平・垂直個々に設定可能) (初期値:マスクOff)
色調整 色相、濃度
画像調整 ブライトネス、コントラスト、シャープネス
Day/Night 有り
その他 逆光補正、Defog機能、WDR、ノイズリダクション (2D)
ｵﾝｽｸﾚｰﾝﾃﾞｨｽﾌﾟﾚｲ
(OSD)		 外部接続にて制御
入力電圧 +5.6 ～ +13.2Vdc
消費電流 最大: 0.78 W
外形寸法(W)×(H)×(D) 36(W)×36(H)×37(D)mm (突起物除く)
STC-S133N-BJ/STC-S133P-BJ→図面(PDF)
STC-S133N-BT/STC-S133P-BT→図面(PDF)

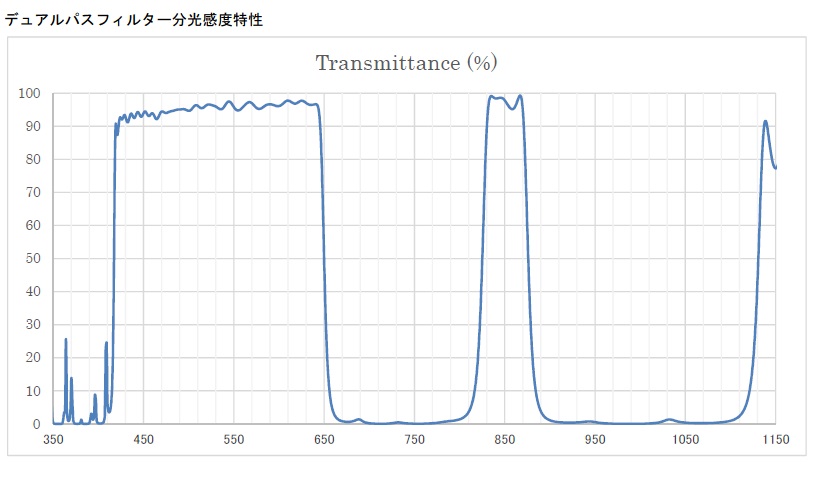

光学フィルター IRカットフィルター→分光感度特性
外部接続 ビデオ出力コネクタ：BNCコネクタ
電源コネクタ：DCジャック（STC-S133N-BJ/STC-S133P-BJ）
端子台（STC-S133N-BT/STC-S133P-BT）
外部制御コネクタ：3.5mmステレオジャック
カメラ取付け 1/4″三脚取付けネジ穴（トリポット座に1個）
M5 取付けネジ穴（トリポット座に1個）
M3 取付けネジ穴（前面に4個）
M2 取付けネジ穴（上面、底面、側面に各4個）
質量 約68g（STC-S133N-BJ/STC-S133P-BJ）
約67.5g（STC-S133N-BT/STC-S133P-BT
動作温度 下限　周囲環境温度：0℃、周囲湿度：0 ～ 80％RH（結露なきこと）
上限　周囲環境温度：40℃以下、または、筺体温度：45℃以下、
周囲環境湿度：0 ～ 85％RH（結露なきこと）
保存温度 周囲環境温度：-10 ～ 60 ℃、周囲湿度：0 ～ 80％RH（結露なきこと）
耐振動 20 Hz ～ 200 Hz ～20 Hz (5 分 / サイクル),加速度10G, XYZ 各方向 30 分
耐衝撃 加速度: 38 G, 6 m 秒 (正弦半波) XYZ 各方向 3 回
規格 EMS：EN61000-6-2、EMI：EN55011

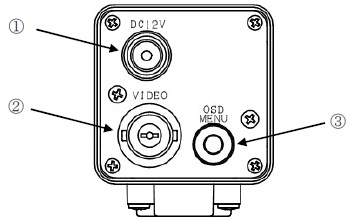

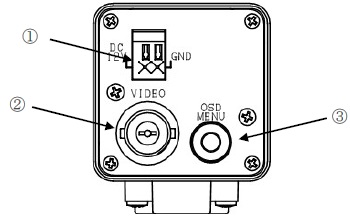

■外部コネクタ仕様
STC-S133N-BJ/STC-S133P-BJ STC-S133N-BT/STC-S133P-BT
①+12V  ②VIDEO出力  ③リモートコントローラ用端子
■アクセサリー
●アクセサリー
型番 商品名 仕様 価格
UN310-1210 電源アダプター 入力：100-240Vac、出力：12V1A 4,800円(税別)
RC-S133B リモートコントローラ オンスクリーン表示での各種設定が可能 12,800円(税別)
●CS→C変換アダプター（オプション）

型番 仕様 価格
FF-CS-C CSマウントカメラにCマウントレンズを装着できます 1,000円(税別)
◆ご注文はこちらへ→ショップサイト
■適合CSマウントレンズ→撮像素子：1/3.2インチ以上、高精細／メガピクセル対応
オススメ  1/3インチ　ハイレゾリューション バリフォーカルレンズ
13VM308AS f=3-8mm / 13VM550ASII f=5-50mm / 13VM20100AS f=20-100mm
オススメ  1/1.8インチ　2メガピクセル単焦点対応レンズ
M118FM06 f=6mm / M118FM08 f=8mm / M118FM12 f=12mm / M118FM16 f=16mm
M118FM25 f=25mm / M118FM50 f=50mm
オススメ  監視・工業用高性能コンパクト単焦点レンズ YMVシリーズ
YMV0614 f=6mm / YMV0813 f=8mm / YMV1214 f=12mm / YMV1614 f=16mm /  YMV2514 f=25mm
YMV3519 f=35mm / YMV5018 f=50mm / YMV7527 f=75mm / YMV7527 f=75mm
オススメ  メガピクセル単焦点レンズ
HHF6M f=6mm / EHF16M f=16mm / JHF25M f=25mm / JHF35M f=35mm / JHF50M f=50mm
オススメ  メガピクセル対応FAレンズ
H0514-MP2 f=5mm / M0814-MP2 f=8mm / M1214-MP2 f=12mm / M1614-MP2 f=16mm
M2514-MP2 f=25mm / HM3514-MP2 f=35mm / M5018-MP2 f=50mm / M7528-MP f=75mm
