OpticalGarden／ カメラ／ スコープ･内視鏡／ CCN3412S
超小型カラーCMOSカメラ・分離型カメラヘッドφ7mm×42mm
Handy-mini2
CCN3412S
Handy-mini2　CCN3412Sの販売は終了致しました。

後継機種　Handy-mini3　CCN-03040H-M7を新発売。（詳細）

ヘッド：直径φ8.8×長さ9.6ｍｍ、1/4インチCMOSセンサー、30万画素

■小さい、シンプル、低価格

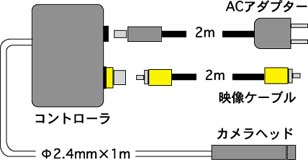

超小型分離型CMOSカメラ（ヘッド部：φ7mm×42mm）、シンプルな商品構成・簡単接続、 低価格で工業内視鏡に近い映像を実現（コストパフォーマンス）
■従来品（CCN3412Y）よりさらに小型化、画質向上
1/13インチCMOSセンサー採用で、カメラヘッド部分を直径7mm、長さ42mmまで小型化を実現しました。 コントローラも35mm×50mm×20mmと小型化を実現しました。
■アナログビデオ出力対応
CVBS（コンポジット映像信号・NTSC）方式でのアナログ出力対応
※コンポジット映像入力端子（ビデオ入力端子）のあるテレビモニタ等で使用可能


Lineup

◆Handy-mini2 CCN3412S 販売価格 : 79,500円(税別)／87,450円(税込)
ご注文はこちらへ→生産終了・販売終了
※企業・商社・公官庁向けにお見積り致します。
仕 様
型番 CCN3412S
撮像素子 1/13インチCMOS
表示画素数 30万画素（640×480画素）
映像出力 シャッタースピード
オート NTSC信号（アナログビデオ）
画角 水平：30°、垂直：24°
焦点距離 f=2.1mm
明るさ F2.9
使用温度 0〜40℃
電源電圧 付属ACアダプター(DC12V)
カメラサイズ φ7×42mm
コントローラサイズ 35mm×50mm×20mm
 撮影画角...

画角：水平：30°、垂直：24°
近接撮影の目安
撮影距離9mm→視野範囲4mm×3mm
撮影距離25mm→視野範囲12mm×9mm

用途...

半導体・基板の検査、実験・記録用、防犯・監視用、組込パーツ、建築模型
■半導体や基板など、狭い場所でも小さな部品を確実に映しだします。
■昆虫、植物など、小さい物を自由な角度から観察できます。
■レンズを無限大にして、汎用カメラとして防犯や監視用途にも使えます。
■検査用機械などの組込み用カメラに最適です。
■建築模型等を様々な角度から見ると、完成イメージをシミュレーションできます。
