	NPI製 シングルライトガイド
目的に応じて、位置を固定出来るインターロックタイプ・自由に動かせる、柔らかな構造のフレキシブルタイプをご使用下さい。
特   徴
■ 一箇所に集中して照射しますので高い照度が得られます。 ■ 集光レンズを使用する事により、高い照度と照度ムラの少ない照度が可能です。 ■ バンドル径はφ6mmとφ8mmが選べます。 ■ φ8mmはφ6mmの約50％UPの照度が得られます。 ■ 最も標準的なストレートタイプのライトガイドです シンプルな形状なので汎用性に優れています 出射部分の形状を同軸落射照明用や用途に合わせてカスタマイズが可能です。 ■ フレキシブルタイプとインターロックタイプを組合せたコンビネーションタイプもあります。
インターロックタイプ 標準型/インターロックタイプ 垂直取付型/インターロックタイプ PVC被覆付/ インターロックタイプ PVC被覆付・垂直取付型/プラスチックファイバー・インターロックタイプ/ プラスチックファイバー・インターロックタイプ垂直取付型/ フレキシブルタイプ 標準型/ フレキシブルタイプ PVC被覆付/プラスチックファイバー・フレキシブルタイプ PVC被覆付/ コンビネーションタイプ
インターロックタイプ 標準型
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSインターロックチューブφ6 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-500S-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロックチューブ 500 14,900 PLG-1-1000S-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロックチューブ 1000 19,800
SUSインターロックチューブφ8 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-500S-8 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSインターロックチューブ 500 19,200 PLG-1-1000S-8 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSインターロックチューブ 1000 26,900
◆ご注文･販売価格はこちらへ→ショップ（光マート）
インターロックタイプ 垂直取付型
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSインターロックチューブφ6・φ8垂直取付型 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-500V-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロックチューブ 垂直取付型 500 19,800 PLG-1-500V-8 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSインターロックチューブ 垂直取付型 500 24,000
◆ご注文･販売価格はこちらへ→ショップ（光マート）
インターロックタイプ PVC被覆付
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
PVC被覆付SUSインターロックチューブφ6 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-500SP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロックチューブ PVC被覆付 500 18,000 PLG-1-1000SP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロックチューブ PVC被覆付 1000 23,200
PVC被覆付SUSインターロックチューブφ8 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-500SP-8 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSインターロックチューブ PVC被覆付 500 22,700 PLG-1-1000SP-8 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSインターロックチューブ PVC被覆付 1000 30,900
◆ご注文･販売価格はこちらへ→ショップ（光マート）
インターロックタイプ PVC被覆付・垂直取付型
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
PVC被覆付SUSインターロックチューブφ6・φ8垂直取付型 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-500VP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSインターロックチューブ PVC被覆付・垂直取付型 500 22,700 PLG-1-500VP-8 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSインターロックチューブ PVC被覆付・垂直取付型 500 26,700
◆ご注文･販売価格はこちらへ→ショップ（光マート）
プラスチックファイバー・インターロックタイプ
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
プラスチックファイバーSUSインターロックチューブφ6 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLPG-1-500S-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSインターロックチューブ 500 12,700
プラスチックファイバーSUSインターロックチューブφ8 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLPG-1-500S-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSインターロックチューブ 500 14,300
◆ご注文･販売価格はこちらへ→ショップ（光マート）
プラスチックファイバー・インターロックタイプ垂直取付型
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
プラスチックファイバー・SUSインターロックチューブφ6・φ8垂直取付型 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLPG-1-500V-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSインターロックチューブ 垂直取付型 500 12,700 PLPG-1-500V-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSインターロックチューブ 垂直取付型 500 17,800
◆ご注文･販売価格はこちらへ→ショップ（光マート）
フレキシブルタイプ 標準型
柔軟なSUSのフレキシブルチューブを使用しております。SUSチューブの上にPVC被覆付もあります。 シリコン被覆や柔軟なスパイラルチューブ+シリコン被覆等も承ります。なお、プラスチックファイバーでも制作可能です。
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブルチューブφ6 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-750-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ 750 16,700 PLG-1-1000-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ 1000 18,900 PLG-1-1500-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ 1500 21,400 PLG-1-2000-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ 2000 25,600 PLG-1-3000-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ 3000 33,600
SUSフレキシブルチューブφ8 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-750-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ 入射部ランダム結束 750 24,300 PLG-1-1000-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ 入射部ランダム結束 1000 28,000 PLG-1-1500-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ 入射部ランダム結束 1500 35,600 PLG-1-2000-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ 入射部ランダム結束 2000 43,200 PLG-1-3000-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ 入射部ランダム結束 3000 58,300
◆ご注文･販売価格はこちらへ→ショップ（光マート）
フレキシブルタイプ PVC被覆付
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
SUSフレキシブルチューブPVC被覆付φ6 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-1000P-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ PVC被覆付 1000 22,500 PLG-1-1500P-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ PVC被覆付 1500 26,900 PLG-1-2000P-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ PVC被覆付 2000 31,600 PLG-1-3000P-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ PVC被覆付 2000 40,700
SUSフレキシブルチューブPVC被覆付φ8 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-1000P-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ PVC被覆付 1000 32,000 PLG-1-1500P-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ PVC被覆付 1500 39,800 PLG-1-2000P-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ PVC被覆付 2000 47,600 PLG-1-3000P-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 SUSフレキシブルチューブ PVC被覆付 3000 63,200
◆ご注文･販売価格はこちらへ→ショップ（光マート）
プラスチックファイバー・フレキシブルタイプ
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
プラスチックファイバー・SUSフレキシブルチューブφ6 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLPG-1-1000-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ 1000 14,000 PLPG-1-1500-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ 1500 16,500 PLPG-1-2000-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ 2000 19,200 PLPG-1-3000-6 プラスチック φ6 φ15×31 φ6 φ12×20 SUSフレキシブルチューブ 3000 24,200
プラスチックファイバー・SUSフレキシブルチューブφ8 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLPG-1-1000-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSフレキシブル 1000 17,800 PLPG-1-1500-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSフレキシブル 1500 21,800 PLPG-1-2000-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSフレキシブル 2000 25,800 PLPG-1-3000-8 プラスチック φ8 φ15×31 φ8 φ12×20 SUSフレキシブル 3000 33,800
◆ご注文･販売価格はこちらへ→ショップ（光マート）

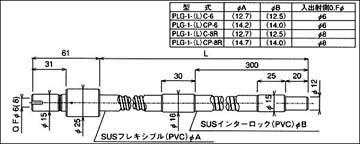

コンピネーションタイプ
先端から300mmをインターロックチューブにしてあります。中間金具を保持することにより、機器への装着の自由度が増します。
【耐熱温度についてご注意下さい】 標準品ライトガイドは、ハロゲンランプ150W・メタルハライドランプ80Wまで対応。 耐熱ライトガイドについては、ご相談下さい。
インターロック型SUSチューブとフレキシブル型SUSチューブ 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-1000C-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 インターロック・フレキシブル SUSチューブ 1000 22,300 PLG-1-1500C-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 インターロック・フレキシブル SUSチューブ 1500 26,700 PLG-1-2000C-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 インターロック・フレキシブル SUSチューブ 2000 31,400 PLG-1-3000C-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 インターロック・フレキシブル SUSチューブ 3000 40,300
ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。
◆ご注文･販売価格はこちらへ→ショップ（光マート）
インターロック型SUSチューブとフレキシブル型SUSチューブ　入射部ランダム結束型 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-1000C-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 インターロック・フレキシブル SUSチューブ 1000 32,760 PLG-1-1500C-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 インターロック・フレキシブル SUSチューブ 1500 40,635 PLG-1-2000C-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 インターロック・フレキシブル SUSチューブ 2000 48,615 PLG-1-3000C-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 インターロック・フレキシブル SUSチューブ 3000 64,260
ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。
◆ご注文･販売価格はこちらへ→ショップ（光マート）
インターロック型SUSチューブとフレキシブル型SUSチューブ+PVC(塩化ビニル)被覆付φ6 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-1000CP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 インターロック・フレキシブル SUSチューブ+PVC被覆付 1000 25,600 PLG-1-1500CP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 インターロック・フレキシブル SUSチューブ+PVC被覆付 1500 3,025 PLG-1-2000CP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 インターロック・フレキシブル SUSチューブ+PVC被覆付 2000 37,170 PLG-1-3000CP-6 多成分ガラス φ6 φ15×31 φ6 φ12×20 インターロック・フレキシブル SUSチューブ+PVC被覆付 3000 45,200
ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。
◆ご注文･販売価格はこちらへ→ショップ（光マート）
インターロック型SUSチューブとフレキシブル型SUSチューブ+PVC(塩化ビニル)被覆付φ8 型　番 ファイバ種別 入射側 出射側 保護形式他 長さ (m/m) 標準価格 (税別) 結束 形状 結束 形状 PLG-1-1000CP-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 インターロック・フレキシブル SUSチューブ+PVC被覆付 1000 34,700 PLG-1-1500CP-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 インターロック・フレキシブル SUSチューブ+PVC被覆付 1500 42,500 PLG-1-2000CP-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 インターロック・フレキシブル SUSチューブ+PVC被覆付 2000 50,300 PLG-1-3000CP-8R 多成分ガラス φ8 φ15×31 φ8 φ12×20 インターロック・フレキシブル SUSチューブ+PVC被覆付 3000 66,000

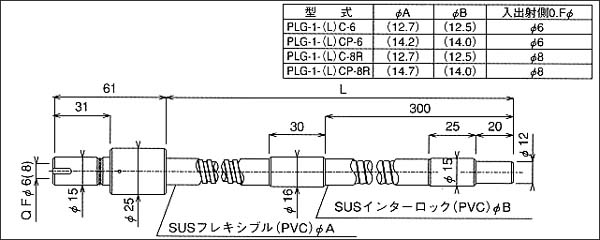

拡大図 ライトガイドの長さなどの特注品も承ります。 お気軽にご連絡下さい。 ◆ご注文･販売価格はこちらへ→ショップ（光マート）
