2/3インチ　5メガピクセル対応マシンビジョン単焦点レンズ f=75mm
5 Megapixel Fixed Focal Lens for MachineVision
AZURE-7520M5M
メーカー：AZURE Photonics
■2/3インチ 5メガピクセルへ対応
2/3インチ 5メガピクセル、1/1.8〜1/2インチ 2〜3メガピクセル、1/3インチ 1〜1.5メガピクセルの撮像素子に最適
■高精細度及び低ディストーション
FA・マシンビジョンに最適な性能を実現
■小型・軽量化・低価格を実現
コンパクトなボディー設計、工業用レンズの性能・品質を低価格で実現


◆AZURE-7520M5M  価格：35,700円（税別）／39,270円(税込)
ご注文はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

AZURE-7520M5M
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 150lp/mm(5MP)
焦点距離(Focal Length) f=75mm
バックフォーカス(Back Focus) 10.7mm
F値(F/ No.) F2.0−F22
絞り方式(Iris Type) 手動
レンズマウント(Mount) C
画角
F.O.V(D×H×V)		 2/3″ 8.36°×6.72°×5.04°
1/2″ 6.1°×4.89°×3.67°
1/3″ 4.58°×3.67°×2.75°
ディストーション(Distortion) <-0.1%
撮影距離(Suitable Distance) 0.8m〜∞
設計波長(Design Wavelength) 400〜700nm

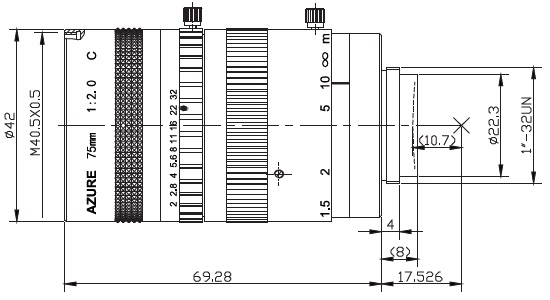

外形寸法(Dimention) φ42×69.28mm
重量(Weight) 290g
動作温度(Operating Temperature) −20℃〜＋65℃
フィルターネジ径(Filter Thread) M40.5×P0.5

■ 光学設計（Optical Design Report）

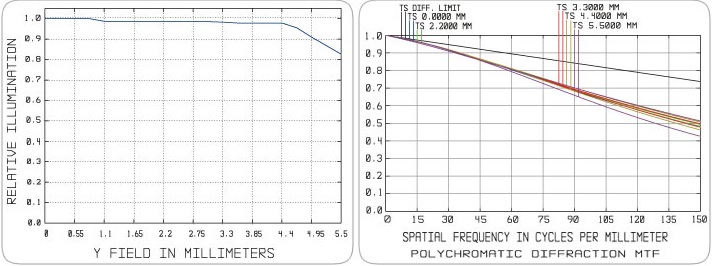

Relative Illumination  ／  MTF

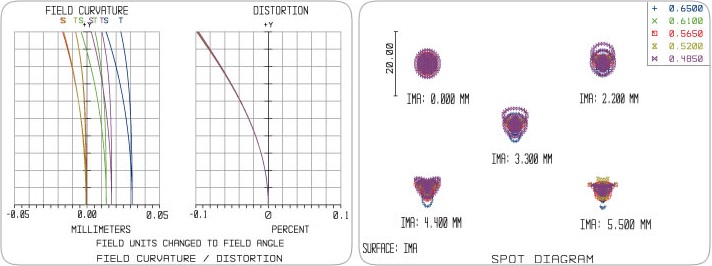

Field Curvature ＆ Distortion  ／  Spot Diagram
