2/3インチ　5メガピクセル対応マシンビジョン単焦点レンズ f=50mm
5 Megapixel Fixed Focal Lens for MachineVision
AZURE-5020M5M
メーカー：AZURE Photonics
■2/3インチ 5メガピクセルへ対応
2/3インチ 5メガピクセル、1/1.8〜1/2インチ 2〜3メガピクセル、1/3インチ 1〜1.5メガピクセルの撮像素子に最適
■高精細度及び低ディストーション
FA・マシンビジョンに最適な性能を実現
■小型・軽量化・低価格を実現
コンパクトなボディー設計、工業用レンズの性能・品質を低価格で実現


◆AZURE-5020M5M  価格：26,400円（税別）／29,040円（税込）
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
AZURE-5020M5M
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 5MP
焦点距離(Focal Length) f=50mm
バックフォーカス(Back Focus) 9.78mm
F値(F/ No.) F2.0−F32
絞り方式(Iris Type) 手動
ディストーション(Distortion) <-0.1%
レンズ有効径(Lens Effective Diameter) Front：φ24.14、Back：φ12.70
有効照度(Relative Illuminate) 72.6％
全長(TTL) 55.9mm
設計波長(Design Wavelength) 400〜950nm（Coating：400〜950nm）
画角
F.O.V(D×H×V)		 2/3″ 12.36°×9.92°×7.45°
1/2″ 9.04°×7.24°×5.42°
1/3″ 6.78°×5.42°×4.08°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.4m〜∞
作動距離(Optimum Working Distance) 1500mm

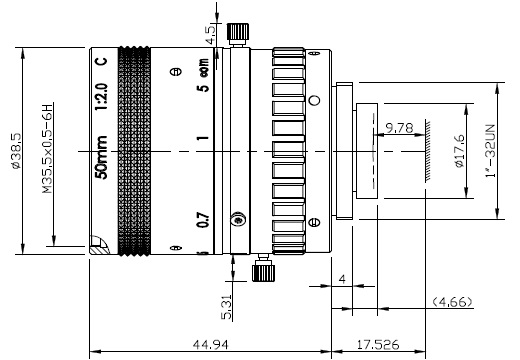

外形寸法(Dimention) φ38.5×44.94mm
重量(Weight) 152g
動作温度(Operating Temperature) −20℃〜＋65℃
レンズ構成(Lens Construction) 6-4
主光線入射角度(CRA) 5.25°
フィルターネジ径(Filter Thread) M35.5×P0.5

■ 光学設計（Optical Design Report） WD=1500mm

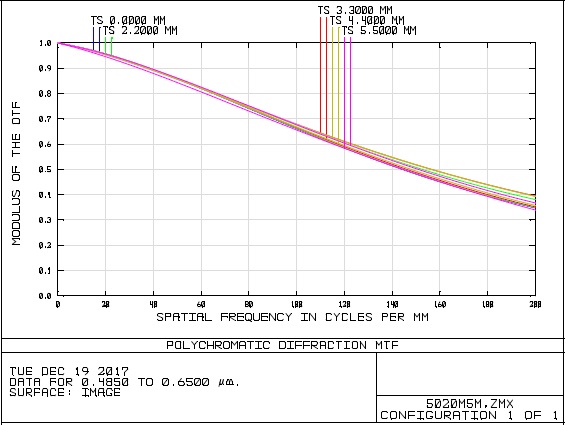

MTF

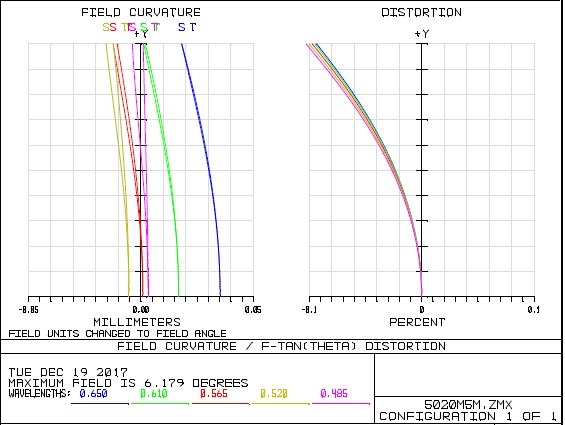

Field Curvature ＆ Distortion

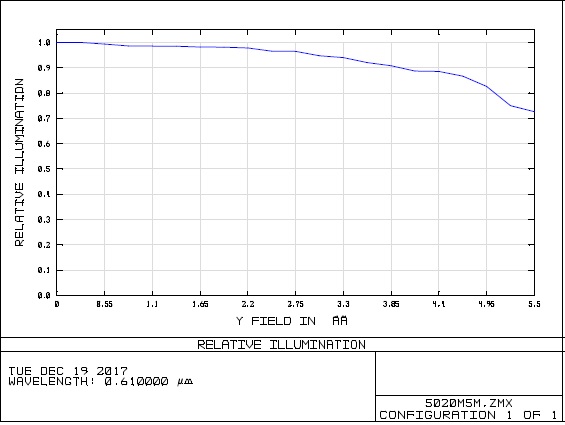

Relative Illumination

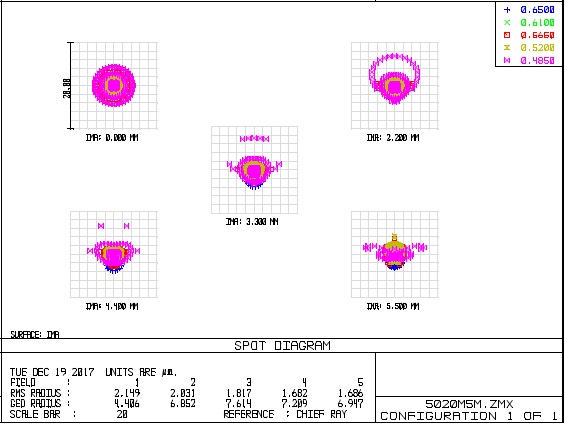

Spot Diagram
