2/3インチ　5メガピクセル対応マシンビジョン単焦点レンズ f=35mm
5 Megapixel Fixed Focal Lens for MachineVision
AZURE-3514M5M
メーカー：AZURE Photonics

■2/3インチ 5メガピクセルへ対応

2/3インチ 5メガピクセル、1/1.8～1/2インチ 2～3メガピクセル、1/3インチ 1～1.5メガピクセルの撮像素子に最適

■高精細度及び低ディストーション

FA・マシンビジョンに最適な性能を実現

■小型・軽量化・低価格を実現

コンパクトなボディー設計、工業用レンズの性能・品質を低価格で実現

◆AZURE-3514M5M 価格：26,400円（税別）／29,040円（税込）
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

AZURE-3514M5M
イメージャーサイズ(Image Format)		2/3″
解像度(Resolution)		5MP
焦点距離(Focal Length)		f=35mm
バックフォーカス(Back Focus)		13.09mm
F値(F/ No.)		F1.4－F16
絞り方式(Iris Type)		手動
ディストーション(Distortion)		<-0.05%
レンズ有効径(Lens Effective Diameter)		Front：φ21.54、Back：φ10.91
有効照度(Relative Illuminate)		68％
全長(TTL)		46.89mm
設計波長(Design Wavelength)		400～700nm（Coating：400～950nm）
画角 F.O.V(D×H×V)	2/3″	17.4°×14°×10.6°
	1/2″	13.04°×10.45°×7.85°
	1/3″	9.80°×7.85°×5.89°
レンズマウント(Mount)		C
撮影距離(Suitable Distance)		0.35m～∞
作動距離(Optimum Working Distance)		1000mm

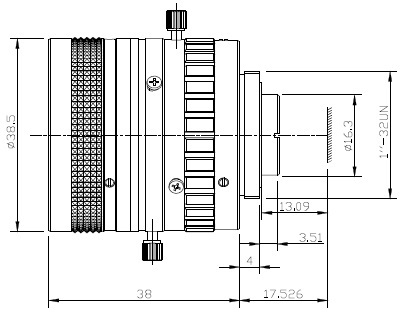

外形寸法(Dimention)		φ38.5×38.0mm
重量(Weight)		120g
動作温度(Operating Temperature)		－20℃～＋65℃
レンズ構成(Lens Construction)		6-4
主光線入射角度(CRA)		11.4°
フィルターネジ径(Filter Thread)		M35.5×P0.5



■ 光学設計（Optical Design Report）	WD=1000mm

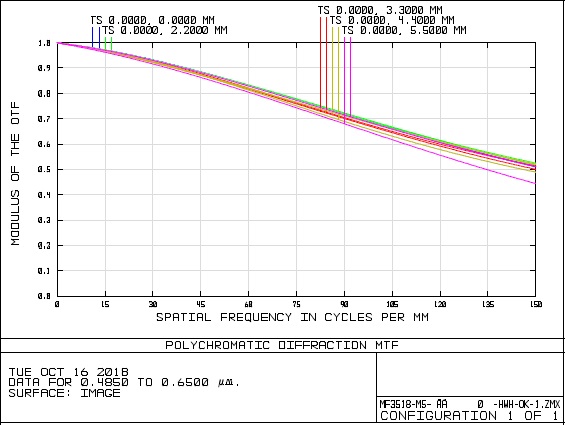

MTF

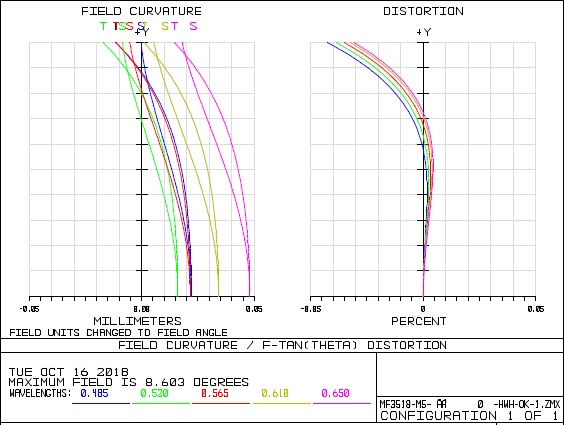

Field Curvature ＆ Distortion

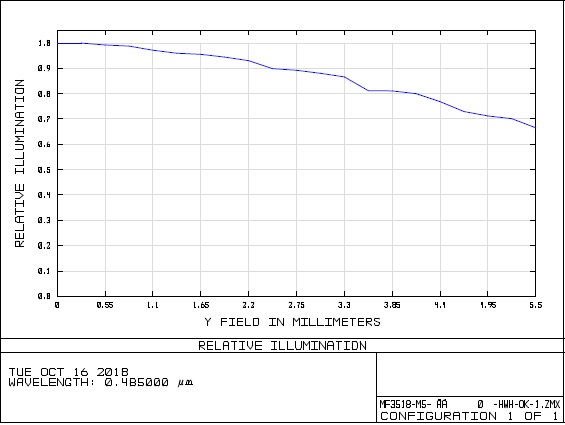

Relative Illumination

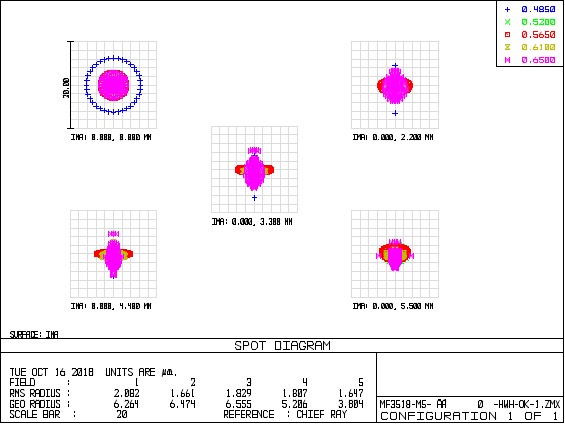

Spot Diagram
