1/2インチ　5メガピクセル対応マシンビジョン単焦点レンズ f=6mm
5 Megapixel Fixed Focal Lens for MachineVision
AZURE-0614M5M
メーカー：AZURE Photonics

■1/2インチ 5メガピクセルへ対応

1/2インチ 5メガピクセル、1/4～1/3インチ 1～2メガピクセルの撮像素子に最適

■高精細度及び低ディストーション

FA・マシンビジョンに最適な性能を実現

■小型・軽量化・低価格を実現

コンパクトなボディー設計、工業用レンズの性能・品質を低価格で実現

◆AZURE-0614M5M 価格：32,800円（税別）／36,080円（税込）
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

AZURE-0614M5M
イメージャーサイズ(Image Format)		1/2″
解像度(Resolution)		5MP
焦点距離(Focal Length)		f=6mm
バックフォーカス(Back Focus)		9.8mm
F値(F/ No.)		F1.4－F16
絞り方式(Iris Type)		手動
ディストーション(Distortion)		<-1%
レンズ有効径(Lens Effective Diameter)		Front：φ19.62、Back：φ6.38
有効照度(Relative Illuminate)		39.6％
全長(TTL)		64.9mm
設計波長(Design Wavelength)		400～700nm（Coating：400～950nm）
画角 F.O.V(D×H×V)	1/2″	64.48°×53.8°×41.6°
	1/3″	53.13°×43.6°×33.39°
	1/4″	36.87°×29.86°×22.6°
レンズマウント(Mount)		C
撮影距離(Suitable Distance)		0.1m～∞
作動距離(Optimum Working Distance)		600mm

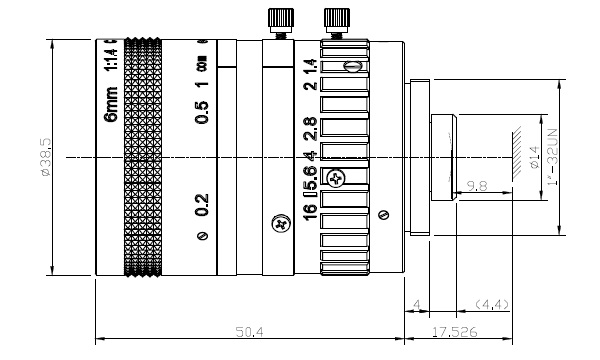

外形寸法(Dimention)		φ38.5×50.4mm
重量(Weight)		140g
動作温度(Operating Temperature)		－20℃～＋65℃
レンズ構成(Lens Construction)		10-8
主光線入射角度(CRA)		11.96°
フィルターネジ径(Filter Thread)		M35.5×P0.5



■ 光学設計（Optical Design Report）	WD=600mm

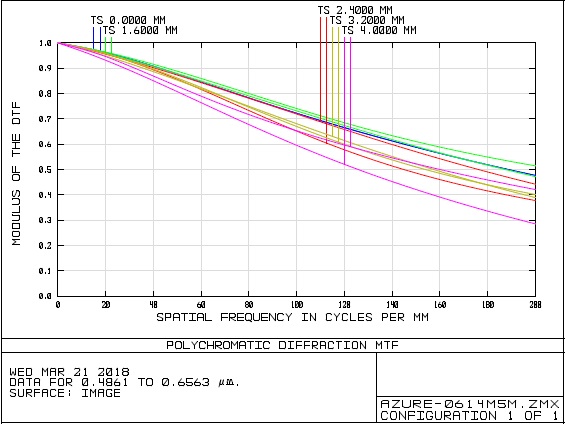

MTF

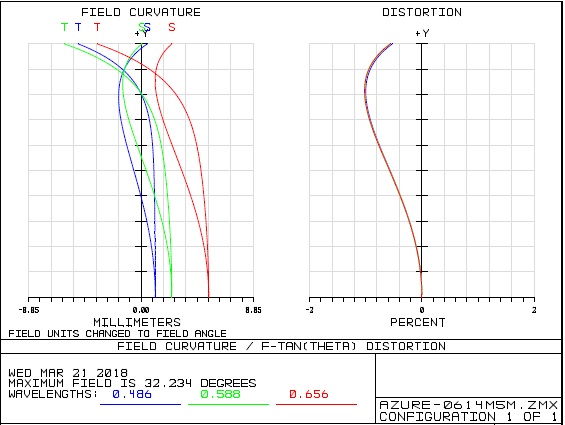

Field Curvature ＆ Distortion

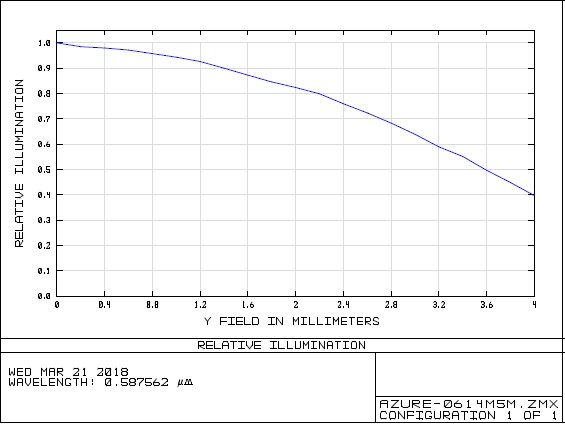

Relative Illumination

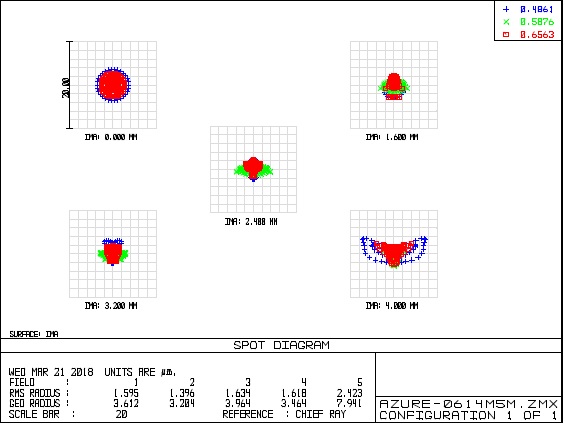

Spot Diagram
