1/3型 高感度 アナログモノクロカメラ
WAT-902H3 SUPREME
メーカー：Watec （ワテック株式会社）
|
|
|
|
■超小型、軽量筐体でありながら高感度を実現
■最低被写体照度0.0.0003 lx F1.4を実現
■近赤領域の感度を持ち、低照度撮影が可能
■撮影環境に合せAGCシャッターの調整が可能
■DC アイリス、ビデオアイリスの自動判別機能
|
■解像度570TV 本以上
■電子アイリス
■電子シャッター
■AGC
■逆光補正機能
■アイリス：Video/DC自動認識切換
|
|
◆WAT-902H3 SUPREME EIA → 販売終了
◆WAT-902H3 SUPREME CCIR → 要問合
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
| 仕様 |
| 製品名 |
WAT-902H3 SUPREME(EIA) |
WAT-902H3 SUPREME(CCIR) |
| 撮像素子 |
1/3 型インターライン転送CCD 固体撮像素子 |
| 有効画素数 |
768(H) X 494(V) |
752(H) X 582(V) |
| セルサイズ |
6.35μm(H)×7.4μm(V) |
6.5μm(H)×6.25μm(V) |
| 同期方式 |
内部同期 |
| 走査方式 |
2：1インターレース |
| 映像出力 |
BNC 端子、コンポジットビデオ: 1.0 V(p-p) 75Ω (不平衡) |
| 解像度(水平) |
570TV本以上(画面中央) |
| 最低被写体照度 |
0.0005 lx F1.4 (AGC=HI) |
| S/N |
46dB 以上 (AGC=5dB、γ=1.0) |
| AEモード |
電子シャッター |
1/60、1/100 (秒) |
1/50、1/120 (秒) |
| 電子アイリス |
1/60 〜 1/100000 (秒) |
1/50 〜 1/100000 (秒) |
| AGC |
HI: 5 〜 50dB / LO: 5 〜 32dB ( 内部DIP SW 切換) |
| ガンマ特性 |
γ≒0.45 |
| レンズアイリス |
Video / DC (EIAJ 配列、自動認識切換) |
| 逆光補正 |
ON ( 凸型測光) |
| 電源電圧 |
DC+12V±10% |
| 消費電力 |
1.86W (155mA) |
| 動作温度 |
-10 〜 +40℃ |
| 保管温度 |
-30 〜 +70℃ |
| 動作/保管湿度 |
95%RH以下(結露しないこと) |
| レンズマウント |
CS マウント( バックフォーカス調整可能) |
| 重 量 |
約90g |
| 付属品 |
WPDC12 (DC プラグ)、AIC-G ( アイリスプラグ)、六角レンチ |
| 備考 |
生産終了（在庫限りで販売終了） |
要問合 |
|

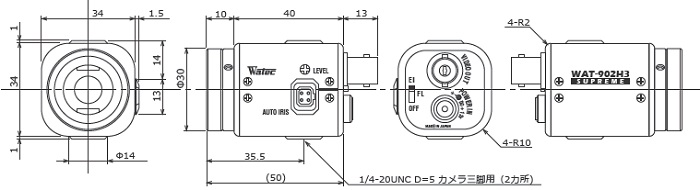

外観図面
|
|
|
|

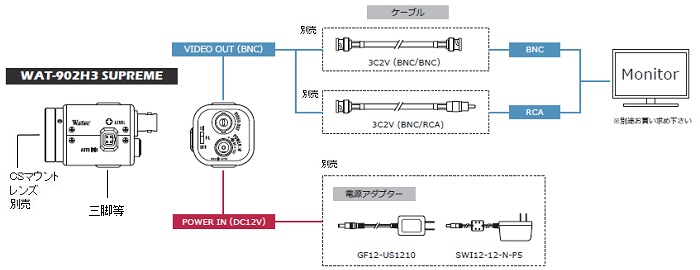

■接続図
|
|
|
|
| 型番 |
商品名 |
仕様 |
価格 |
| GF12-US1210 |
電源アダプター |
DC12V 1.0A |
1,600円(税別)
1,760円(税込) |
| 30CMA-R |
30CMA-R |
C/CSマウント変換アダプター 外径φ30 |
1,000円(税別)
1,100円(税込) |
| 34CMA-R |
34CMA-R |
C/CSマウント変換アダプター 外径φ34 |
1,200円(税別)
1,320円(税込) |
| 3C2V-2.5M |
映像ケーブル2.5m |
3C2Vケーブル 2.5ｍ BNC-BNC |
2,000円(税別)
2,200円(税込) |
| 3C2V-3M |
映像ケーブル3m |
3C2Vケーブル 3ｍ BNC-BNC |
2,500円(税別)
2,750円(税込) |
| 3C2V-5M |
映像ケーブル5m |
3C2Vケーブル 5ｍ BNC-BNC |
2,500円(税別)
2,750円(税込) |
| 3C2V-10M |
映像ケーブル10m |
3C2Vケーブル 10ｍ BNC-BNC |
3,000円(税別)
3,300円(税込) |
| 3C2V-2.5M-BNC-RCA |
映像ケーブル2.5m |
3C2Vケーブル 2.5ｍ BNC-RCA |
2,000円(税別)
2,200円(税込) |
| 3C2V-3M-BNC-RCA |
映像ケーブル3m |
3C2Vケーブル 3ｍ BNC-RCA |
2,500円(税別)
2,750円(税込) |
| 3C2V-5M-BNC-RCA |
映像ケーブル5m |
3C2Vケーブル 5ｍ BNC-RCA |
2,500円(税別)
2,750円(税込) |
| 3C2V-10M-BNC-RCA |
映像ケーブル10m |
3C2Vケーブル 10ｍ BNC-RCA |
3,000円(税別)
3,300円(税込) |
|
|
|
|
