TVフォーマットシリーズ
アナログ映像(NTSC，Y/C)出力 1/2インチCCDカメラ
STC-620PWT / STC-620PWJ / STC-620PWC
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
|
|
|
|
■TVフォーマット（アナログ映像） カラーCCDカメラ
■1/2インチ CCD 40万画素カメラ （SONY製CCD）
■アナログビデオ映像出力 NTSC、およびY/C
■電源やコネクターの違いにより、3タイプ（PWT/PWJ/PWC）用意
|
|
◆STC-620PWJ ご注文→ ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
| 仕 様 |
| 型式 |
STC-620PWT |
STC-620PWJ |
STC-620PWC |
| 撮像素子 |
1/2インチ インターレース型CCD

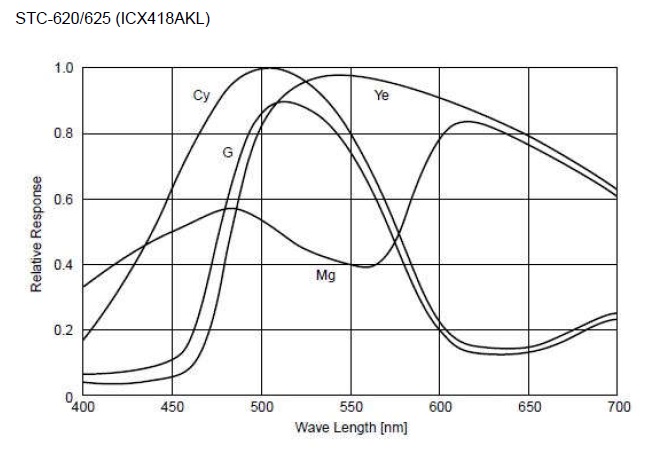

(ソニー製: ICX418AKL)→分光分布グラフ |
| 有効画素数 |
768(H) × 494(V) |
| テレビジョン方式 |
NTSC |
| 走査方式 |
2:1 インターレース |
| 走査水平周波数 |
15.734kHz |
| 走査垂直周波数 |
59.94Hz |
| 同期方式 |
内部同期/外部同期 |
| 水平解像度 |
480TV本 |
| Ｓ／Ｎ |
48dB 以上 (AGC=OFF) |
| ビデオ出力 |
VBS 1.0Vp-p 75Ω 、Y/C |
| 最低被写体照度 |
0.11 lx, F1.2 (AGC=ON) |
| 電子シャッター |
[Dip スイッチ]1/60(1/50:PAL), 1/125, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 秒
[自動/制御ソフト]高速シャッター: 1/60(1/50:PAL) 〜 1/100000 秒、低速シャッター: 1〜256FLD |
| ホワイトバランス |
オート／Push to Set／マニュアル(制御ソフトにより調整可能) |
| オートアイリスレンズ |
なし |
| ＡＧＣ |
ＯＮ／ＯＦＦ |
| ガンマ |
0.45/1.0 (SW 切り替え), 初期値:0.45, 制御ソフトにより調整可能 |
| 画像反転出力 |
正転(工場出荷設定),左右反転,上下反転,左右上下反転 |
| スチル機能 |
あり |
| レンズマウント |
Ｃマウント |
| 光学LPF |
IR カットフィルター付き光学LPF |
| 入力電圧 |
DC9V〜15V |
| 消費電流 |
95mA + 20mA |
| 動作温度 |
-10℃ - +50℃ |
| 保存温度 |
-30℃ - +60℃ |
| 外形寸法(W)×(H)×(D) |

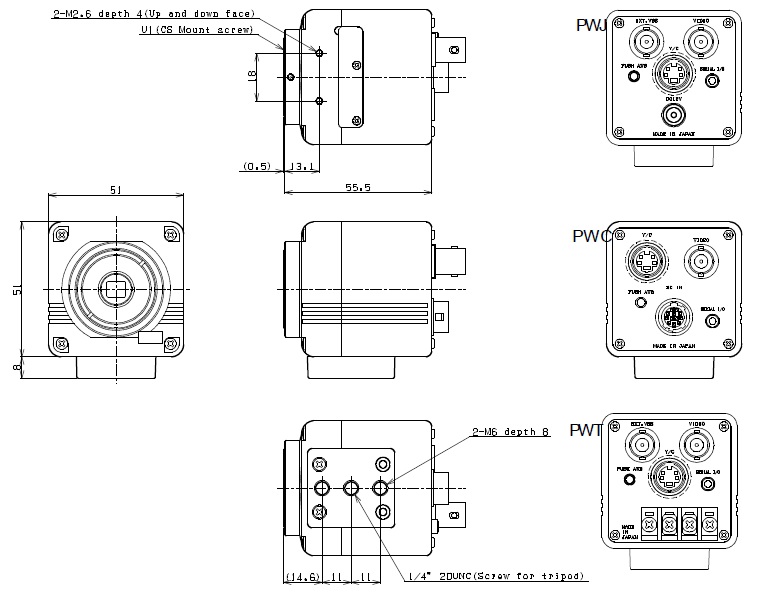

51(W) x 51(H) x 約60.5(D) mm * 基板背面の部品・コネクターは含みません →図面(JPEG) |
| 重量 |
約190 g |
| 規制化学物質対応 |
RoHS 対応、REACH 対応 |
| 価格 |
要問合せ |
52,400円（税別） |
要問合せ |
|
|
|
|
|
|

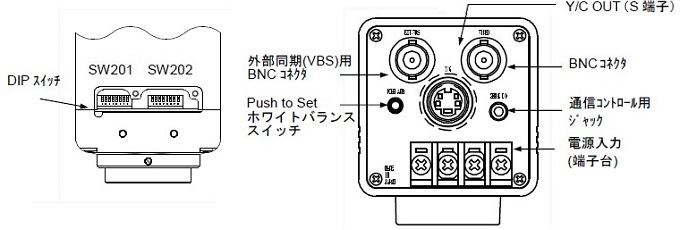

| 電源入力（端子台）
| +１２Ｖ入力 DC9V〜15V 弊社標準適合AC アダプター型名：UN310-2P
|
| Ｙ／Ｃ ＯＵＴ（Ｓ端子）
| 「Ｙ／Ｃ映像出力仕様｣参照
|
| ＢＮＣコネクタ
| ビデオ出力 （VBS 1.0Vp-p 75Ω）
|
| 外部同期用ＢＮＣコネクタ
| 外部同期（ＶＢＳ）入力、内部同期／外部同期切替は自動切換え
|
| 通信コントロール用ジャック
| 別売の通信コントロールソフトＣＤ-ＲＯＭ及び
ＲＳ−２３２Ｃケーブル（ステレオピンジャック／Ｄ−Ｓｕｂ９ピン）にてユーザー独自のパラメータ設定可能。
|
| ＤＩＰスイッチ
| 「スイッチ仕様」参照→PDF
|
| Push to Set ホワイトバランス
| ボタンを押した時に向けている被写体の色を白とするように色調整が行われます。
本機能は一面が白い被写体で行ってください。
|
|
|
|
|

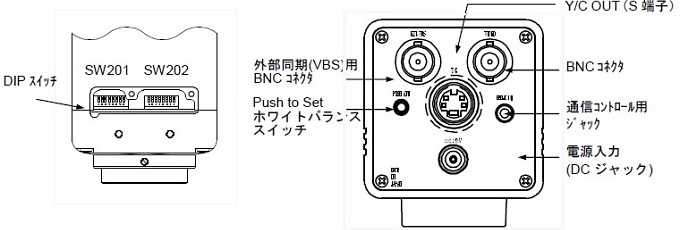

| 電源入力（ＤＣジャック）
| +１２Ｖ ＤＣジャック（センタープラス）DC9V〜15V
弊社標準適合AC アダプター型名：UN310-1210
|
| Ｙ／Ｃ ＯＵＴ（Ｓ端子）
| 「Ｙ／Ｃ映像出力仕様｣参照
|
| ＢＮＣコネクタ
| ビデオ出力 （VBS 1.0Vp-p 75Ω）
|
| 外部同期用ＢＮＣコネクタ
| 外部同期（ＶＢＳ）入力、内部同期／外部同期切替は自動切換え
|
| 通信コントロール用ジャック
| 別売の通信コントロールソフトＣＤ-ＲＯＭ及び
ＲＳ−２３２Ｃケーブル（ステレオピンジャック／Ｄ−Ｓｕｂ９ピン）にてユーザー独自のパラメータ設定可能。
|
| ＤＩＰスイッチ
| 「スイッチ仕様」参照→PDF
|
| Push to Set ホワイトバランス
| ボタンを押した時に向けている被写体の色を白とするように色調整が行われます。
本機能は一面が白い被写体で行ってください。
|
|
|
|
|
| Ｙ／Ｃ ＯＵＴ（Ｓ端子）
| 「Ｙ／Ｃ映像出力仕様｣参照
|
| ＢＮＣコネクタ
| ビデオ出力 （VBS 1.0Vp-p 75Ω）
|
| 外部同期用ＢＮＣコネクタ
| 外部同期（ＶＢＳ）入力、内部同期／外部同期切替は自動切換え
|
| 通信コントロール用ジャック
| 別売の通信コントロールソフトＣＤ-ＲＯＭ及び
ＲＳ−２３２Ｃケーブル（ステレオピンジャック／Ｄ−Ｓｕｂ９ピン）にてユーザー独自のパラメータ設定可能。
|
| ＤＩＰスイッチ
| 「スイッチ仕様」参照→PDF
|
| Push to Set ホワイトバランス
| ボタンを押した時に向けている被写体の色を白とするように色調整が行われます。
本機能は一面が白い被写体で行ってください。
|
| １２ピンコネクタ
| ｢１２ピンコネクタ仕様｣参照
使用コネクタ：ヒロセHR10A-10R-12PB／適合コネクター：HR10A-10P-12S(相当品)
|
|
|
|
| Ｙ／Ｃ映像出力仕様 |
１２ピンコネクタ仕様 |
|
|
| ピン番号 |
信号名 |
| 1 |
Y OUT(1Vp-p 75Ω） |
| 2 |
C OUT(300mVp-p 75Ω |
| 3 |
GND(Y OUT) |
| 4 |
GND(C OUT) |
|
| ピン番号 |
信号名 |
| 1 |
GND |
| 2 |
+12V |
| 3 |
GND |
| 4 |
Y OUT |
| 5 |
GND(EXT HD) |
| 6 |
EXT HD |
| 7 |
EXT VD |
| 8 |
GND |
| 9 |
C OUT |
| 10 |
GND |
| 11 |
+12V |
| 12 |
GND(EXT VD) |
|
| １２ピンコネクタのＹ，ＣとＳ端子のＹ，Ｃは同時に使用はできません。 |
|
|
|
