モノクロTVフォーマットシリーズ
アナログ映像(EIA)出力 1/2インチ モノクロCCDカメラ
STC-MB42E
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
|
|
|
|
■小型 FA用 モノクロTVフォーマット
■FA用途に必要な機能を装備
■1/2インチ CCD 40万画素カメラ （SONY製CCD）
■アナログビデオ映像出力 EIA
|
|
|
★2020年3月で生産終了
→最終オーダー受付は終了しております。（販売終了･後継機種なし）
|
|
代替製品はこちらをご覧下さい→
1/2インチ アナログ出力モノクロカメラ一覧
|
|
◆STC-MB42E 販売価格：41,000円(税別) 販売終了
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
| 仕 様 |
| 型式 |
STC-MB42E |
| 撮像素子 |
1/2”インターライン方式モノクロ EIA CCD

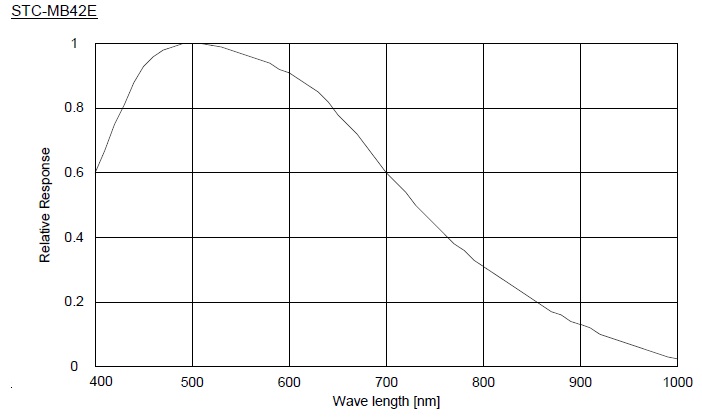

(ソニー製: ICX418AL)→分光分布グラフ |
| 映像出力有効画素数 |
756 (H) × 485 (V) |
| セルサイズ／チップサイズ |
8.40 (H) × 9.80 (V) mm ／ 7.40 (H) x 5.95 (V) mm |
| 走査方式 |
2:1 インターレース |
| 垂直周波数（フレームレート） |
59.94 Hz (標準速) / 119.88 Hz (倍速) (初期値: 59.94 Hz) |
| 水平周波数 |
15.734 kHz (標準速) / 31.468 kHz (倍速) (初期値: 15.734 kHz) |
| 画素周波数 |
14.318 MHz (標準速) / 28.636 MHz (倍速) (初期値: 14.318 MHz) |
| 解像度 |
570TV本 |
| 映像S/N比 |
56 dB (GAIN 0 dB) |
| 最低被写体照度 |
0.1 Lux 以下at F1.2 |
| 同期方式 |
内部同期 / 外部同期 (自動切り替え) |
| 映像出力 |
1.0 Vp-p / 75 Ω, DC カップリング |
| シャッタースピード |
標準速: OFF, 1/60 〜 1/100,000 秒 (任意H 及びCLK 単位)
倍速: OFF, 1/120 〜 1/200,000 秒 (任意H 及びCLK 単位) |
シャッタースピード
(DIP スイッチ) |
標準速: OFF，1/60，1/100，1/120，1/250，1/500，1/1,000，1/2,000，1/4,000，1/5,000，
1/8,000，1/10,000，1/20,000，1/100,000 秒 (初期値: OFF)
倍速: OFF，1/120，1/200，1/240，1/500，1/1,000，1/2,000，1/4,000，1/8,000，1/10,000，
1/16,000，1/20,000，1/40000，1/200,000 秒
|
| ALC |
対応(AE,AGC), (初期値: AE:OFF, AGC:OFF) |
| 蓄積モード |
フィールド / フレーム (初期値: フレーム) |
| ゲイン |
0 〜 27 dB (初期値: 0 dB) |
| ガンマ特性 |
1 / 0.45 (初期値: 1) |
| 動作モード |
連続吐き出し / エッジプリセット・トリガ (V リセット / ノンリセット) /
パルス幅トリガ(V リセット / ノンリセット) / リスタート/リセット・トリガ (長時間露光) /
2 パルス・トリガ (初期値: パルス幅トリガ)
|
| 画素欠陥補正機能 |
最大64 点 (初期値: ON) |
| フィールドアップデート機能 |
対応 |
| 通信機能 |
RS232 準拠 (12pin コネクタ経由) |
| 外形寸法 |
28 (W) x 28 (H) x 40 (D) mm *コネクタ含まず → 図面 |
| レンズマウント |
Ｃマウント |
| 光学フィルタ |
IR カットフィルタ無し |
| 入力電圧 |
DC12V +/- 10% |
| 消費電流 |
DC12V +/- 10% |
| 材質 |
外装ケース：アルミニウム合金、台座：ポリカABS |
| 外部接続コネクタ |
HR10A-10R-12PB (ヒロセ製) 相当 |
| 質量 |
約 46 g |
| 動作温度 |
周囲温度: 0 〜 +50 ℃, 湿度: 0 〜 85%RH (結露なきこと) |
| 保存温度 |
周囲温度: -25 ℃ 〜 +65 ℃, 湿度: 0 〜 90% RH (結露なきこと) |
| 耐振動 |
20Hz 〜 200Hz 〜 20Hz (5 分/サイクル), 加速度 10G, XYZ 各方向30 分 |
| 耐衝撃 |
加速度 70G, 6ms 正弦波, XYZ 各方向3 回 |
| 規格 |
EMS: EN61000-6-2, EMI: EN55011 (Class A) |
| 規制化学物質対応 |
RoHS 対応 |
| 価格 |
41,000円(税別) |
|
|
|
|
|
| ピン番号 |
信号 |
| 内部同期 |
外部同期 |
| 1 |
GND |
GND |
| 2 |
+12V DC In |
+12V DC In |
| 3 |
Video GND |
Video GND |
| 4 |
Video Out |
Video Out |
| 5 |
HD GND |
HD GND |
| 6 |
HD Out |
HD Out |
| 7 |
VD Out |
VD Out |
| 8 |
GND |
GND |
| 9 |
Txd |
Txd |
| 10 |
WEN Out |
WEN Out |
| 11 |
Trigger In |
Trigger In |
| 12 |
Rxd |
Rxd |
|
|
|
|
|
