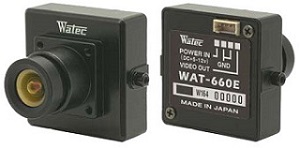

1/4 型 モノクロCMOSイメージセンサー 小型・角型 ミニチュアカメラ
WAT-660E(G3.8)
メーカー：Watec （ワテック株式会社）
|
|
|
|
■目立たず場所を選ばない超小型設計、組込みに最適
■最低被写体照度 0.002lx F2.0 (AGC ON=42dB, Shutter=OFF)
■入力電源DC+5 - 12V に対応
■標準レンズ(G3.8) の他、豊富なオプションレンズをラインナップ
|
◆WAT-660E-G3.8 販売価格：20,000円(税別)／22,000円(税込) ご注文→ ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
| 仕様 |
| 製品名 |
WAT-660E(EIA) |
WAT-660E(PAL) |
| 撮像素子 |
1/4 型 CMOS イメージセンサー |
| 有効画素数 |
648(H) X 488(V) |
| セルサイズ |
5.6μm(H) X 5.6μm(V) |
| 同期方式 |
内部同期 |
| 走査方式 |
プログレッシブ |
| 映像出力 |
コンポジットビデオ:1.0V(p-p)、75Ω(不平衡) |
| 解像度(水平) |
480TV本以上(画面中央) |
| 最低被写体照度 |
0.002lx F2.0(AGC ON=42dB, Shutter=OFF) |
| S/N |
52dB以上(AGC OFF=0db, γ=1.0)) |
| 機能設定 |
− |
| AEモード |
電子シャッター |
− |
1/50秒 |
1/100、1/120、1/125、1/250、1/500、1/1000、1/2000、
1/4000、1/8000、1/10000、1/20000、1/50000、1/100000秒 |
電子アイリス |
1/60〜1/100000秒 |
1/50〜1/100000秒 |
| AGC |
ON:0〜42dB、OFF:− |
| MGC |
− |
| ガンマ特性 |
γ≒0.45 |
| ビデオレベル |
100IRE |
| ノイズリダクション |
− |
| ワイドダイナミックレンジ |
− |
| レンズアイリス |
− |
| 逆光補正 |
BLC |
| 白点補正 |
− |
| 輪郭補正 |
− |
| 霧補正 |
− |
| デジタルズーム |
− |
| プライバシーマスク |
− |
| ミラー反転 |
O− |
| フリーズ |
− |
| 動体検出 |
− |
| ネガポジ反転 |
− |
| インターフェース |
4P コネクター(コンポジットビデオ，電源入力) |
| 電源電圧 |
DC+5V - 12V |
| 消費電力 |
0.45W/90mA(DC+5V)，0.45W/37.5mA(DC+12v) |
| 動作/ 保管温度 |
-10 - +50℃ / -30 - +70℃ |
| 動作/ 保管湿度 |
95% RH 以下 ( 結露しないこと) |
| レンズマウント |
M12 P=0.5 |
| 標準レンズ |
3820BC-12 (f3.8 F2.0) |
| 重 量 |
約33g |
| 付属品 |
4P ケーブル |
|

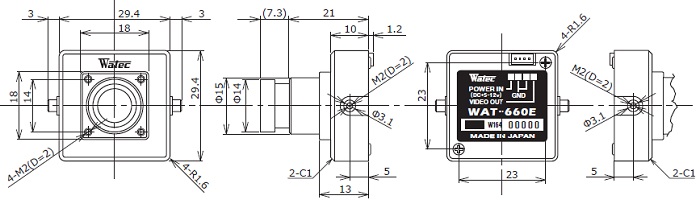

外観図面
|
|
|
|

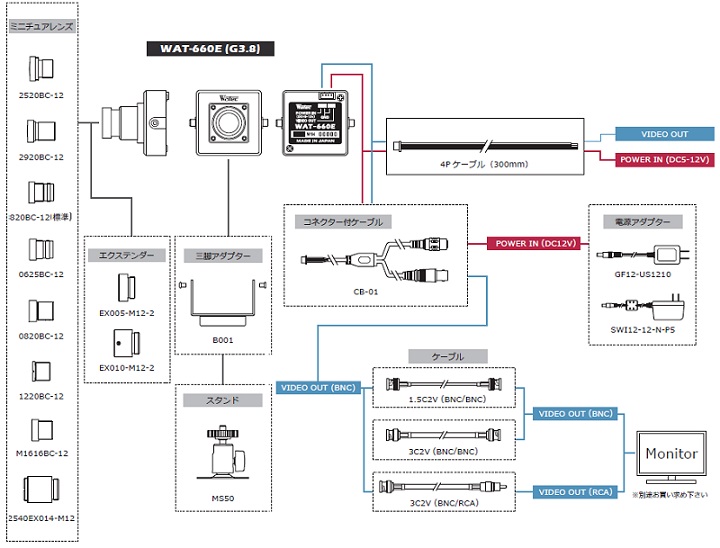

■接続図
|
|
|
|
| 型番 |
商品名 |
仕様 |
価格 |
| GF12-US1210 |
電源アダプター |
DC12V 1.0A |
1,600円(税別)
1,760円(税込) |
| 30CMA-R |
30CMA-R |
C/CSマウント変換アダプター 外径φ30 |
1,000円(税別)
1,100円(税込) |
| 34CMA-R |
34CMA-R |
C/CSマウント変換アダプター 外径φ34 |
1,200円(税別)
1,320円(税込) |
| 3C2V-2.5M |
映像ケーブル2.5m |
3C2Vケーブル 2.5ｍ BNC-BNC |
2,000円(税別)
2,200円(税込) |
| 3C2V-3M |
映像ケーブル3m |
3C2Vケーブル 3ｍ BNC-BNC |
2,500円(税別)
2,750円(税込) |
| 3C2V-5M |
映像ケーブル5m |
3C2Vケーブル 5ｍ BNC-BNC |
2,500円(税別)
2,750円(税込) |
| 3C2V-10M |
映像ケーブル10m |
3C2Vケーブル 10ｍ BNC-BNC |
3,000円(税別)
3,300円(税込) |
| 3C2V-2.5M-BNC-RCA |
映像ケーブル2.5m |
3C2Vケーブル 2.5ｍ BNC-RCA |
2,000円(税別)
2,200円(税込) |
| 3C2V-3M-BNC-RCA |
映像ケーブル3m |
3C2Vケーブル 3ｍ BNC-RCA |
2,500円(税別)
2,750円(税込) |
| 3C2V-5M-BNC-RCA |
映像ケーブル5m |
3C2Vケーブル 5ｍ BNC-RCA |
2,500円(税別)
2,750円(税込) |
| 3C2V-10M-BNC-RCA |
映像ケーブル10m |
3C2Vケーブル 10ｍ BNC-RCA |
3,000円(税別)
3,300円(税込) |
| B001 |
取付ブランケット |
スタンドや三脚等に固定するためのブラケット
（三脚座付） |
2,980円(税別)
3,278円(税込) |
| EX005-M12-2 |
エクステンダー |
接写リング5mm バックフォーカスを5mm延長 |
3,000円(税別)
3,300円(税込) |
| EX010-M12-2 |
エクステンダー |
接写リング10mm バックフォーカスを10mm延長 |
4,000円(税別)
4,400円(税込) |
|
|
●交換レンズ
|
| 型番 |
焦点距離 |
F値 |
バックフォーカス |
画角（D×H×V） |
価格 |
| 2520BC-12 |
f=2.5mm |
F2.0 |
6.3mm |
107.2°×83.8°×61.9° |
3,900円(税別)
4,290円(税込) |
| 2920BC-12 |
f=2.9mm |
F2.0 |
6.2mm |
90.3°×71.9°×53.7° |
2,500円(税別)
2,750円(税込) |
| 3820BC-12 |
f=3.8mm |
F2.0 |
6.7mm |
67.0°×53.4°×40.0° |
2,200円(税別)
2,420円(税込) |
| 0625BC-12 |
f=6mm |
F2.5 |
7.6mm |
42.7°×34.0°×25.4° |
2,300円(税別)
2,530円(税込) |
| 0820BC-12 |
f=8mm |
F2.0 |
7.6mm |
32.3°×25.5°×18.9° |
2,500円(税別)
2,750円(税込) |
| 1220BC-12 |
f=12mm |
F2.0 |
7.5mm |
21.4°×17.2°×12.9° |
5,600円(税別)
6,160円(税込) |
| 2540EX014-M12 |
f=25mm |
F4.0 |
22.19mm |
10.1°×8.1°×6.1° |
26,400円(税別)
29,040円(税込) |
|
|
◆ご注文･販売価格はこちらへ→ショップ（光マート）
|
|
|
