1/4型 超小型、角型 アナログカメラ
Analog color camera(1/4″CCD)
WAT-230E G3.8 NTSC
メーカー：Watec （ワテック株式会社）
|
|
|
|
■WAT-230V2(生産終了)の廉価版後継機種
■WAT-230V2と同サイズ
■入力電源DC4.6 〜 6.6V
■豊富なオプションレンズ（交換レンズ）を用意
|
■オートホワイトバランス
■電子アイリス機能
■AGC機能
■逆光補正機能
■標準レンズ:M3820BC-12(f3.8F2.0)
■レンズマウント：M12 P=0.5
|
|
◆販売価格：19,700円(税別)／21,670円(税込) ご注文はこちらへ→販売終了（完売）
|
| 仕様 |
| 製品名 |
WAT-230E G3.8 NTSC |
| 撮像素子 |
1/4 型CMOSイメージセンサー |
| 有効画素数 |
648(H)×488(V) |
| セルサイズ |
5.6μm(H)×5.6μm(V) |
| 撮像方式 |
RGB 原色ベイ配列モザイクオンチップフィルタ |
| 同期方式 |
内部同期 |
| 走査方式 |
プログレッシブ |
| 映像出力 |
コンポジットビデオ: 1.0 V(p-p) 75Ω (不平衡) |
| 解像度(水平) |
480TV 本以上 (画面中央) |
| 最低被写体照度 |
0.3 lx F2.0（AGC ON=42dB） |
| S/N |
52dB 以上（AGC ON=0dB、γ=1.0） |
| AEモード |
1/60 〜 1/100000 (秒) |
| ホワイトバランス |
ATW（2500K〜9000K）K |
| AGC |
0 〜 42dB |
| ガンマ特性 |
γ≒0.45 |
| ビデオレベル |
85IRE |
| 逆光補正 |
ON |
| 電源電圧 |
DC+4.6V 〜 6.6V |
| 消費電力 |
0.66W/110mA (DC+6V時) |
| 動作温度 |
-10 〜 +50℃ |
| 保管温度 |
-30 〜 +70℃ |
| 動作/保管湿度 |
95%RH 以下( 結露しないこと) |
| レンズマウント |
M12 P=0.5 |
| 標準レンズ |
3820BC-12 (f3.8 F2.0) |
| ケーブル長 |
300mm |
| 重 量 |
約33g |
| 付属品 |
4P ケーブル |
| 価格 |
19,700円(税別) |
|
| 推奨セット |
| WAT-230E-SET |
WAT-230E(G3.8)本体、コネクタ付ケーブルK-230BNC、電源アダプタGF12-US0618 |
22,700円(税別)
|
|
|
◆WAT-230E-SET 販売価格：24,970円（税込） ご注文はこちらへ→ショップ（光マート）
|
|
|
|

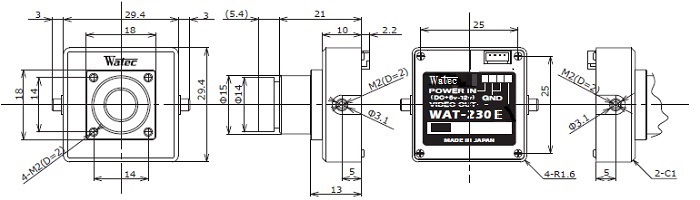

■外観図
|
|
|
|
|

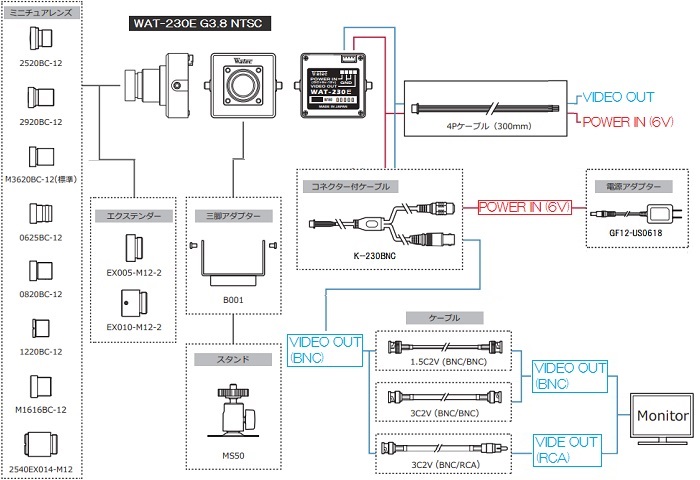

■接続図
|
|
|
|
|
■アクセサリー／交換レンズ
|
| 型番 |
商品名 |
仕様 |
価格 |
| GF12-US0618 |
電源アダプター |
DC6V 300ｍA |
1,600円(税別)
1,760円(税込) |
| K-230BC |
コネクタ付きケーブル |
電源用コネクタと映像用コネクタ(BNC)付きケーブル |
1,400円(税別)
1,540円(税込) |
| B001 |
取付ブランケット |
スタンドや三脚等に固定するためのブラケット（三脚座付） |
2,980円(税別)
3,278円(税込) |
| EX005-M12-2 |
エクステンダー |
接写リング5mm バックフォーカスを5mm延長 |
3,000円(税別)
3,300円(税込) |
| EX010-M12-2 |
エクステンダー |
接写リング10mm バックフォーカスを10mm延長 |
4,000円(税別)
4,400円(税込) |
|
|
●交換レンズ
|
| 型番 |
焦点距離 |
F値 |
バックフォーカス |
画角（D×H×V） |
価格 |
| 2520BC-12 |
f=2.5mm |
F2.0 |
6.3mm |
107.2°×83.8°×61.9° |
3,900円(税別)
4,290円(税込) |
| 2920BC-12 |
f=2.9mm |
F2.0 |
6.2mm |
90.3°×71.9°×53.7° |
2,500円(税別)
2,750円(税込) |
| 3820BC-12 |
f=3.8mm |
F2.0 |
6.7mm |
67.0°×53.4°×40.0° |
2,200円(税別)
2,420円(税込) |
| 0625BC-12 |
f=6mm |
F2.5 |
7.6mm |
42.7°×34.0°×25.4° |
2,300円(税別)
2,530円(税込) |
| 0820BC-12 |
f=8mm |
F2.0 |
7.6mm |
32.3°×25.5°×18.9° |
2,500円(税別)
2,750円(税込) |
| 1220BC-12 |
f=12mm |
F2.0 |
7.5mm |
21.4°×17.2°×12.9° |
5,600円(税別)
6,160円(税込) |
| 2540EX014-M12 |
f=25mm |
F4.0 |
22.19mm |
10.1°×8.1°×6.1° |
26,400円(税別)
29,040円(税込) |
|
|
◆ご注文･販売価格はこちらへ→ショップ（光マート）
|
|
|
