フルHD 高感度3G-SDI/HD-SDI モノクロカメラ
WAT-3200
メーカー:Watec (ワテック株式会社)
1/2.8型 裏面照射型CMOSイメージセンサー
遅延が少ない3G/HD-SDI対応 フルHD出力
最低被写体照度0.0001lx F1.4 Shutter=off
   0.000007lx F1.4 Shutter=x15
OSDで機能設定(Pelco-D,Pelco-P,VISCA)
有効画素数1945×1097Pixel
複数回露光方式WDR
3DNR (3次元ノイズリダクション)
逆光・白点・輪郭・霧 補正
デジタルズームx1.10-x6.00
映像出力:3G-SDI/HD-SDI
CSマウント
販売価格:150,000円(税別)/165,000円(税込)  ご注文→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
仕様
製品名 WAT-3200
撮像素子 1/2.8 型 裏面照射型CMOS イメージセンサー
有効画素数 1945(H)×1097(V)
セルサイズ 2.9μm×2.9μm
撮像方式
同期方式 内部同期
走査方式 プログレッシブ
映像出力 3G-SDI、HD-SDI
コンポジットビデオ:1.0 V(p-p) 75Ω (不平衡)
出力形式 1080/60p, 1080/59.94p, 1080/50p, 1080/60i, 1080/59.94i, 1080/50i, 1080/30p,
1080/29.97p, 1080/25p,1080/24p, 720/60p, 720/59.94p, 720/50p, NTSC, PAL
解像度(H) 1000 本以上(画面中央)
最低被写体照度 0.0001 lx F1.4 (AGC HIGH=72dB, Shutter=OFF)
0.000007 lx F1.4 (AGC HIGH=72dB, Shutter=x15)
S/N 50dB 以上 (AGC OFF=0dB, γ=1.0)
機能設定 OSD : リモコン, RS-232 (Pelco-D, Pelco-P) 通信:RS-232 (Pelco-D, Pelco-P, Visca)
AEモード 電子シャッター x2, x3, x4, x5, x6, x7, x8, x9, x10, x12, x15 (フレーム)
出力形式60 / 59.94 / 30fps:
1/30, 1/60, 1/120, 1/180, 1/240, 1/300(秒)
出力形式50 / 25 / 24fps:
1/25, 1/50, 1/100, 1/150, 1/200, 1/250(秒)
1/500, 1/1000, 1/2000, 1/5000, 1/10000 (秒)
電子アイリス 出力形式60 / 59.94 / 30fps:
1/30 - 1/10000 (秒)
出力形式50 / 25 / 24fps:
1/25 - 1/10000 (秒)
x15 - 1/10000 (秒)
ホワイトバランス
AGC ON:0 - 36dB(LOW), 0 - 50dB(MID), 0 - 72dB(HIGH)
OFF:0dB
MGC 0 - 72dB (5dB step)
ガンマ特性 γ≒USER ( レベル調整可能)
ノイズリダクション 3DNR OFF/ON レベル調整可能,
2DNR OFF/ON レベル調整可能,
3D+2DNR ON レベル調整可能
ワイドダイナミックレンジ WDR OFF/ON レベル調整可能, D-WDR OFF/ON レベル調整可能
レンズアイリス DC
逆光補正 BLC, HSBLC
白点補正 Up to 2046 pixels
輪郭補正 OFF/ON レベル調整可能
霧補正 OFF/ON レベル調整可能
デジタルズーム ZOOM (x1.01 - x6.00), PAN/TILT
プライバシーマスク 8 masks
ミラー反転 OFF, V-FLIP, H-FLIP, HV-FLIP
フリーズ OFF/ON
動体検出 OFF/ON 4 エリア 任意設定可能
ネガポジ反転 OFF/ON
インターフェース BNC (3G/HD-SDI), 2P コネクタ(コンポジットビデオ), 電源入力,
オートアイリス, ミニDIN8P (RC-02, RS-232)
電源電圧 DC+12V ±10%
消費電力 2.52W (210mA)
動作温度 -10℃〜+50℃
保管温度 -30℃〜+70℃
動作/保管湿度 95%RH以下(結露しないこと)
レンズマウント CS マウント
重 量 約130g
付属品 WPDC12-R (DCプラグ), 2P ケーブル, 六角レンチ, 三脚アダプター,
RC-02 (専用リモコン)
価格 150,000円(税別)

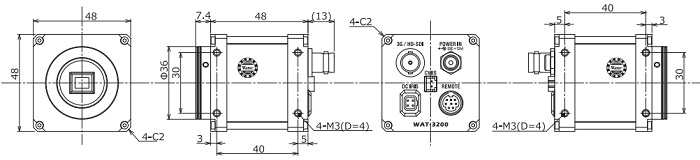

本体の 拡大図三脚アダプター(B004)の外観図面

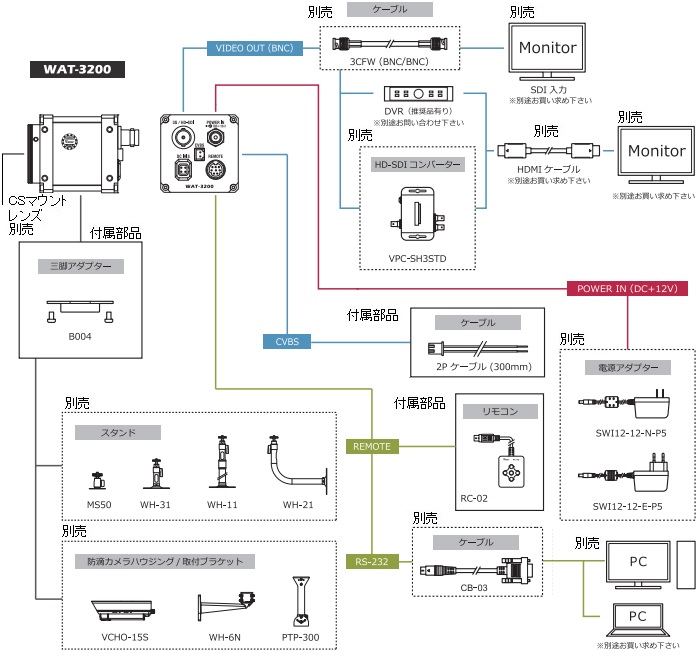

接続図
アクセサリー
●アクセサリー  →アクセサリー一覧
型番 商品名 仕様 価格
GF12-US1210 電源アダプター DC12V 1.0A 1,600円(税別)
1,760円(税込)
SWI12-12-N-P5 電源アダプター DC12V 1.0A 2,600円(税別)
2,860円(税込)
30CMA-R C マウントアダプタ C/CSマウント変換アダプター 外径φ30 1,000円(税別)
1,100円(税込)
RC-02 リモコン WAT-2200Mk-2用リモコン OSD対応 5,000円(税別)
5,500円(税込)
CB-03 コネクタ付ケーブル RS-232通信用ケーブル 8,000円(税別)
8,800円(税込)
VPC-SH3STD SDI to HDMIコンバータ HD-SDI→HDMI変換コンバータ 17,000円(税別)
18,700円(税込)
3CFW-2.5M 3CFWケーブル2.5m HD対応3CFWケーブル2.5m (BNC-BNC) 7,500円(税別)
8,250円(税込)
3CFW-3M 3CFWケーブル3m HD対応3CFWケーブル3m (BNC-BNC) 7,900円(税別)
8,690円(税込)
3CFW-5M 3CFWケーブル5m HD対応3CFWケーブル5m (BNC-BNC) 9,000円(税別)
9,900円(税込)
3CFW-10M 3CFWケーブル10m HD対応3CFWケーブル10m (BNC-BNC) 11,800円(税別)
12,980円(税込)
