OpticalGarden／ レンズ／ 電動ズームレンズ／ SPACECOM／ 電動ズームレンズ(メガ)／ S10X10M-MP
工業用途向け 1.5メガピクセル対応10倍電動ズームレンズ
S10X10M-MP
SPACECOM
■2/3インチ1.5メガピクセルカメラへ対応
工業用途に最適なスペックです
■ズーム比10倍
焦点距離f=10mm〜100mm

Day＆Night対応では無いため．．．
・可視域と近赤外域でピントがズレ発生するので、切替時に再度ピント調整が必要です。
・日中屋外で使用する場合、赤外光カットフィルターが必要となります。


Lineup
◆S10X10M-MP  価格：131,760円（税別）／144,936円（税込）
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
レンズ仕様
型番 S10X10M-MP / S10X10M-MP PZFI / S10X10M-MP PZFI(TSZC)
焦点距離 10〜100mm（ズーム比：10倍）
最大口径比 1：1.4
絞り F1.4〜Close
包括角度 47.5°×36.5°〜5.0×3.8°(2/3インチ)
最大画面寸法 8.8mm×6.6mm（φ11mm）  2/3インチ〜1/3インチ
至近距離 1.2m（前球面より）
最近接の撮影範囲 f=10mm：105.6×79.1cm、f=100mm：10.5×8.0cm
バックフォーカス 14.69mm（in Air）
フランジバック 17.526mm
操作方法 ズーム モーター駆動（DC±6.4V，Max40mA  動作スピード（全域）約6sec.
フォーカス モーター駆動（DC±6.4V，Max40mA  動作スピード（全域）約7sec.
アイリス モーター駆動（DC±6.4V，Max40mA  動作スピード（全域）約3.5sec.
作動温度範囲 -10℃〜+50℃
マウント Cマウント（レンズ姿勢調整可能）
フィルターネジ径 62mmP0.75
外形サイズ 80×70×122.3mm
重量 約700g
価格 S10X10M-MP 定価：155,000円（税別）→販売価格：131,760円（税別）
S10X10M-MP PZFI / S10X10M-MP PZFI(TSZC) 要問合

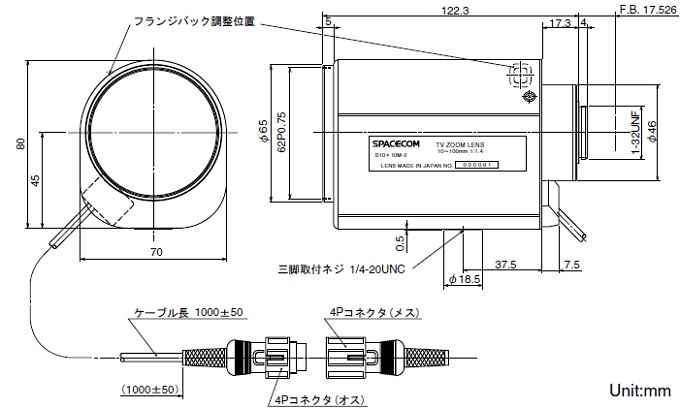

【外観図】

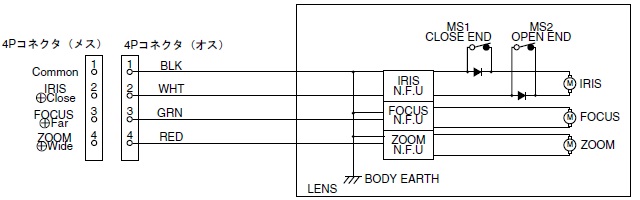

【回路図】

TSZC-06  ズームレンズコントローラ  → 詳細ページ

ズーム・フォーカス・アイリスの3要素を同時に制御可能。
PCなどからUSBまたはRS232C等のシリアル通信によってレンズ操作が可能。 4点のプリセット位置を記録・移動することが可能。
◆価格：198,000円（税別）→ショップ（光マート）
対応電動ズームレンズ：S10X10M-MP PZFI(TSZC)
PZFI(TSZC) 以外は、未対応です。
CB-3  電動ズームレンズ用コントロールボックス  → 詳細ページ

電動ズームレンズをリモートコントロールするための制御ユニット。
フォーカス、ズーム、アイリス 各々独立に操作可能。
◆価格：39,800円（税別）→ショップ（光マート）
