OpticalGarden／ 電動ズームレンズ／ SPACECOM／ TSZC-06

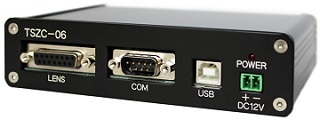

ズームレンズコントローラ
TSZC-06
SPACECOM
■電動ズームレンズを位置制御を行うコントローラ
■簡単なコマンドの送信だけでズームレンズの位置制御が可能
■ズームレンズのポテンシャルメータ値による位置制御を実現
■可動範囲の1/1000単位で位置制御可能
■PCとの接続は、USBまたはRS232C等のシリアル通信
■4点のプリセット位置を記録・移動することが可能

◆TSZC-06  価格：198,000円（税別）／217,800円（税込） ご注文はこちらへ→ショップ(光マート)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕様
型番 TSZC-06
対象ズームレンズ スペース製DC6V・12V駆動レンズ
制御対象 ズーム・フォーカス・アイリス
通信方式 USB2.0（シリアル通信）  RS-232C通信
ボーレート 9600,14400,19200,28800,38400(初期値)
通信仕様 データ長：8 bit、パリティ：無し、ストップビット：1 bit、フロー制御：無し
デリミタ CR, LF, CRLF のいずれか(どの改行コードでも動作可）
制御能力 分解能：1000分割、 移動速度：ズームレンズによる
ズームレンズ印加電圧 DC 12V／DC 6V（DC6Vレンズの場合、速度を５０％に落として使用可）
主電源 DC 12V
ソフトウエア VB.netサンプルプログラム　コマンド一覧
標準寸法（WxHxD） 142ｘ36ｘ96[mm]　※突起物含まず　変更可能
付属品 簡易取扱説明書・USBケーブル・電源変換ケーブル・ACアダプタ
取扱説明書･サンプルソフト ダウンロード
価格 198,000円（税別）

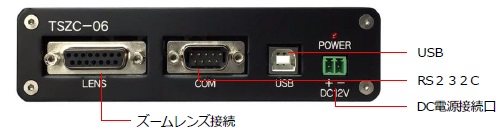

■ 背面パネル

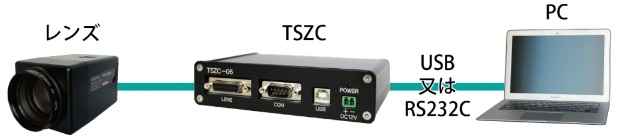

■ 接続
複数接続の場合、ズームレンズ1台に対してTSZC-06も1台必要となります。（1対1）
PC 1台で使用する場合、ズームレンズとTSZC-06 台数分のUSBポート/RS232Cポートが必要です。

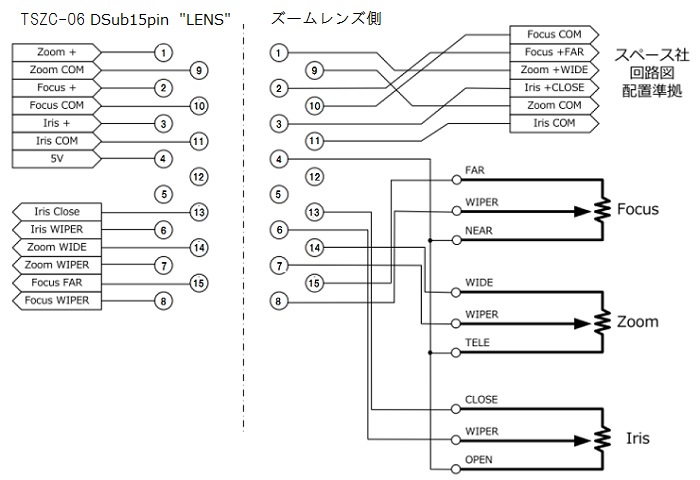

■ 配線図（DSub15pin コネクタ）

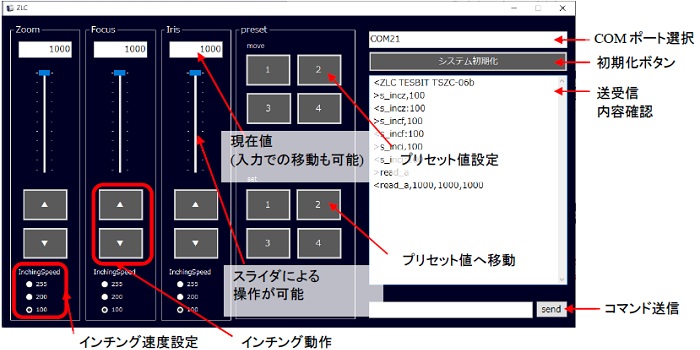

■ サンプルソフト：64bit/32bit Windows用ソフトウェア／VB.net（VB2010）のソースコード付
■ コマンド項目
初期化 初期化、ズーム初期化、フォーカス初期化、アイリス初期化
設定 最高速度、インチング速度、ズームインチング速度、フォーカスインチング速度、アイリスインチング速度、
初期化タイムアウト時間、 移動タイムアウト時間 、移動範囲閾値 、初期化事前動作時間、
初期化事前動作時間、通信エコーバック可否、通信ボーレート設定 、 改行コード設定 、プリセット値設定
移動 指定位置（ズーム、フォーカス、アイリス）、プリセット位置（ズーム、フォーカス、アイリス）
インチング（ズーム±、フォーカス±、アイリス±）、インチング停止
位置取得 読み取りコマンド（ズーム位置、フォーカス位置、アイリス位置）
その他 内部メモリ設定確認、プリセットメモリ設定確認、ファームVer.確認
