OpticalGarden／ レンズ／ メガ単焦点／ TAMRON／ 2/3型8メガ対応単焦点レンズ／ MA23F16V
2/3型　8メガピクセル対応 φ29mm マシンビジョン用単焦点レンズ
f=16mm/F2.4
Compact φ29mm Machine-Vision Lenses
Compatible with 2/3″Imagers and 8-Megapixel Resolution
MA23F16V
メーカー：TAMRON （株式会社タムロン）
１：１ピクセルアスペクト比（正方画素）の2/3型カメラにも対応した8メガピクセルマシンビジョン用レンズです。 外径サイズφ29mmのコンパクト設計により、設置スペースが限られる環境での利用にも最適で、耐振動・耐衝撃性を考慮した、高解像度・高コントラストな撮影を可能にします。


2/3型 最大8メガピクセル対応

メガピクセルピッチ2.74μm対応

 ■業界トップクラスの高解像度・高コントラスト
2/3型2.74μmピクセルピッチ最大8メガピクセル相当の高解像度を実現。
φ29mmのマシンビジョン用レンズの中でも、最高レベルの解像度・コントラスト性能を保持しています
■業界トップクラスの低ディストーション(TV Distortion)を実現
従来機種と比べて、大幅にTV Distortionの改善を行っております。
MA23F08V：-0.6％，MA23F25V：-0.0％，MA23F35V：0.04％
■至近距離での撮影性能を追求
使用頻度の高い至近撮影距離での良好な画質を達成しています。
■厳格な検査体制
中心から最周辺まで、解像度のチェック条件を厳しく設定しています。これにより、片ボケなどの少ない、中心から周辺まで高解像度・高コントラストなレンズを提供致します。
■耐振動・耐衝撃を考慮した機構設計
従来機種と比べて振動衝撃性能が向上した新規機構を採用。
振動衝撃が発生する過酷な環境下に於いて、最大10Gの衝撃を受けても、光軸ズレ（画像ズレ）を10μm以下に抑制します。
※振動周波数 10-60Hz(振幅0.75mm)、振動周波数60-200Hz(加速度100m/S2)、サイクル50cycle
■使用頻度の高いイモビスを標準添付
ロックビスをイモビスに替えることで、レンズ本体の最大径をよりコンパクトにすることが可能です。

Lineup
◆MA12F16V  50,000円（税別）／55,000円（税込）
ご注文はこちらへ→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

MA23F16V
イメージャーサイズ Imager Size 2/3″
焦点距離 Focal Length 16mm
マウント Mount Type C-Mount
絞り範囲 Aperture Range F2.4〜16
フォーカス範囲 Focus Range 0.1m〜∞
画角
Field of View Angle
(水平×垂直)
Horizontal×Vertical		 2/3″ （1：1）27.0°×27.0°
（4：3）30.2°×22.8°
（16：9）32.8°×18.7°
1/1.8″ （4：3）24.5°×18.1°
1/2″ （4：3）22.2°×16.7°
1/3″ （4：3）16.7°×12.6°
操作方法
Operation		 フォーカス Focus 手動　ロック付 Manual w/lock
アイリス Iris 手動　ロック付 Manual w/lock
TVディストーション TV Distortion -0.05％（設計値 Design Value）
フィルターネジ径 Filter Size M27.0 P=0.5
対応波長 Wave Length 可視光域 Visible Light
質量 Wight 59g
動作温度 Operating Temperature −20℃〜＋60℃
価格 Japan domesitic price 50,000円(税別)

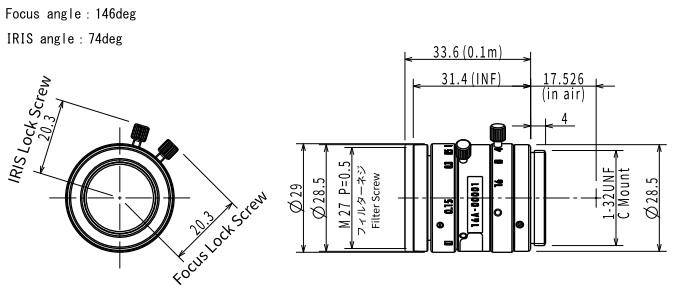

■外観図面 Drawing
