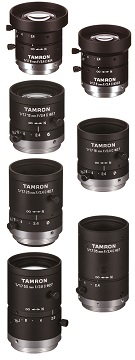

1/1.7型 6メガピクセル対応 φ29mmマシンビジョン単焦点レンズ
6 Megapixel Fixed Focal Lens for MachineVision
M117FM06 / M117FM08 / M117FM12 / M117FM16
M117FM25 / M117FM35 / M117FM50
メーカー：TAMRON （株式会社タムロン）
|
|
|
|
■業界トップクラスの高解像度・高コントラスト
1/1.7型・2.74μmピクセルピッチ、最大6メガピクセル相当の高解像度を実現
φ29mmマシンビジョン用レンズの中でも、最高レベルのコントラスト・解像度を保持
■業界トップクラスの低ディストーション(TV Distortion)を実現
従来機種と比べて、大幅にTV Distortionを改善
仕様値： M117FM06 : -1.5% / M117FM08 : -1.0%
■至近距離での撮影性能を追求
使用頻度の高い至近撮影距離での良好な画質を達成
■厳格な検査体制
中心から最周辺まで、解像度のチェック条件を厳しく設定、
これにより、片ボケなどの少ない、中心から周辺まで高解像度・高コントラストなレンズを提供
■耐振動・耐衝撃を考慮した機構設計
従来機種と比べて振動衝撃性能が向上した新規機構を採用
振動衝撃が発生する過酷な環境下に於いて、最大10Gの衝撃を受けても、光軸ズレ（画像ズレ）を10μm以下に抑制
■使用頻度の高いイモビスを標準添付
ロックビスをイモビスに替えることで、レンズ本体の最大径をさらにコンパクトに
|
|
|
■
1/1.7型対応6メガピクセルの高解像度を実現しながら、業界最小φ29mmのコンパクトサイズを達成
■
設置スペースが限られる環境下でも、至近距離からの広角、高解像度、高コントラストな撮影を可能
■
SONY製CMOSイメージセンサー IMX178（1/1.8″6メガピクセル）へ対応
|
|
|
◆ご注文･販売価格はこちらへ→ ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
|
| ■ M117FM06 |
6メガピクセル対応レンズ f=6mm/F2.4/Cマウント |
|
詳細スペック・図面
|
|
| イメージャーサイズ |
1/1.7″ |
| 焦点距離 |
6mm |
| マウント |
C-Mount |
| 絞り範囲 |
F2.4〜16 |
| フォーカス範囲 |
0.1m〜∞（推奨撮影距離：0.3m） |
画角
(水平×垂直) |
1/1.7″ |
（4：3）65.0°×50.5° |
| 1/1.8″ |
（4：3）64.2°×44.8° |
| 操作方法 |
フォーカス |
手動 ロック付 |
| アイリス |
手動 ロック付 |
| TVディストーション |
-1.5％ |
| フィルターネジ径 |
M34 P=0.5mm |
| 対応波長 |
可視光 |
| 質量 |
50ｇ |
| 動作温度 |
−20℃〜＋60℃ |
| 価格 |
32,400円(税別) |
|
|
|
| ■ M117FM08 |
6メガピクセル対応レンズ f=8mm/F2.4/Cマウント |
|
詳細スペック・図面
|
|
| イメージャーサイズ |
1/1.7″ |
| 焦点距離 |
6mm |
| マウント |
C-Mount |
| 絞り範囲 |
F2.4〜16 |
| フォーカス範囲 |
0.1m〜∞（推奨撮影距離：0.3m） |
画角
(水平×垂直) |
1/1.7″ |
（4：3）52.2°×39.5° |
| 1/1.8″ |
（4：3）50.9°×35.1° |
| 操作方法 |
フォーカス |
手動 ロック付 |
| アイリス |
手動 ロック付 |
| TVディストーション |
-1.0％ |
| フィルターネジ径 |
M30.5 P=0.5mm |
| 対応波長 |
可視光 |
| 質量 |
48ｇ |
| 動作温度 |
−20℃〜＋60℃ |
| 価格 |
27,700円(税別) |
|
|
|
| ■ M117FM12 |
6メガピクセル対応レンズ f=12mm/F2.4/Cマウント/手動フォーカス/手動アイリス |
|
詳細スペック・図面
|
|
| イメージャーサイズ |
1/1.7″ |
| 焦点距離 |
12mm |
| マウント |
C-Mount |
| 絞り範囲 |
F2.4〜16 |
| フォーカス範囲 |
0.1m〜∞（推奨撮影距離：0.3m） |
画角
(水平×垂直) |
1/1.7″ |
（4：3）34.3°×25.9° |
| 1/1.8″ |
（4：3）33.7°×22.9° |
| 操作方法 |
フォーカス |
手動 ロック付 |
| アイリス |
手動 ロック付 |
| TVディストーション |
-0.42％ |
| フィルターネジ径 |
M27 P=0.5mm |
| 対応波長 |
可視光 |
| 質量 |
40ｇ |
| 動作温度 |
−20℃〜＋60℃ |
| 価格 |
27,700円(税別) |
|
|
|
| ■ M117FM16 |
6メガピクセル対応レンズ f=16mm/F2.4/Cマウント/手動フォーカス/手動アイリス |
|
詳細スペック・図面
|
|
| イメージャーサイズ |
1/1.7″ |
| 焦点距離 |
16mm |
| マウント |
C-Mount |
| 絞り範囲 |
F2.4〜16 |
| フォーカス範囲 |
0.1m〜∞（推奨撮影距離：0.3m） |
画角
(水平×垂直) |
1/1.7″ |
（4：3）26.1°×19.7° |
| 1/1.8″ |
（4：3）25.7°×17.4° |
| 操作方法 |
フォーカス |
手動 ロック付 |
| アイリス |
手動 ロック付 |
| TVディストーション |
-0.1％（設計値） |
| フィルターネジ径 |
M27 P=0.5mm |
| 対応波長 |
可視光 |
| 質量 |
40ｇ |
| 動作温度 |
−20℃〜＋60℃ |
| 価格 |
27,700円(税別) |
|
|
|
| ■ M117FM25 |
6メガピクセル対応レンズ f=25mm/F2.4/Cマウント/手動フォーカス/手動アイリス |
|
詳細スペック・図面
|
|
| イメージャーサイズ |
1/1.7″ |
| 焦点距離 |
25mm |
| マウント |
C-Mount |
| 絞り範囲 |
F2.4〜16 |
| フォーカス範囲 |
0.1m〜∞（推奨撮影距離：0.3m） |
画角
(水平×垂直) |
1/1.7″ |
（4：3）17.4°×13.1° |
| 1/1.8″ |
（4：3）17.1°×11.5° |
| 操作方法 |
フォーカス |
手動 ロック付 |
| アイリス |
手動 ロック付 |
| TVディストーション |
-0.1％（設計値） |
| フィルターネジ径 |
M27 P=0.5mm |
| 対応波長 |
可視光 |
| 質量 |
45ｇ |
| 動作温度 |
−20℃〜＋60℃ |
| 価格 |
27,700円(税別) |
|
|
|
| ■ M117FM35 |
6メガピクセル対応レンズ f=35mm/F2.4/Cマウント/手動フォーカス/手動アイリス |
|
詳細スペック・図面
|
|
| イメージャーサイズ |
1/1.7″ |
| 焦点距離 |
35mm |
| マウント |
C-Mount |
| 絞り範囲 |
F2.4〜16 |
| フォーカス範囲 |
0.1m〜∞（推奨撮影距離：0.3m） |
画角
(水平×垂直) |
1/1.7″ |
（4：3）12.6°×9.5° |
| 1/1.8″ |
（4：3）12.4°×8.4° |
| 操作方法 |
フォーカス |
手動 ロック付 |
| アイリス |
手動 ロック付 |
| TVディストーション |
-0.06％（設計値） |
| フィルターネジ径 |
M27 P=0.5mm |
| 対応波長 |
可視光 |
| 質量 |
65ｇ |
| 動作温度 |
−20℃〜＋60℃ |
| 価格 |
27,700円(税別) |
|
|
|
| ■ M117FM50 |
6メガピクセル対応レンズ f=50mm/F2.8/Cマウント/手動フォーカス/手動アイリス |
|
詳細スペック・図面
|
|
| イメージャーサイズ |
1/1.7″ |
| 焦点距離 |
50mm |
| マウント |
C-Mount |
| 絞り範囲 |
F2.8〜16 |
| フォーカス範囲 |
0.2m〜∞（推奨撮影距離：0.3m） |
画角
(水平×垂直) |
1/1.7″ |
（4：3）8.9°×6.7° |
| 1/1.8″ |
（4：3）8.7°×5.9° |
| 操作方法 |
フォーカス |
手動 ロック付 |
| アイリス |
手動 ロック付 |
| TVディストーション |
-0.01％（設計値） |
| フィルターネジ径 |
M27 P=0.5mm |
| 対応波長 |
可視光 |
| 質量 |
60ｇ |
| 動作温度 |
−20℃〜＋60℃ |
| 価格 |
27,700円(税別) |
|
|
|
