OpticalGarden／ フィルター／ マシンビジョン・工業用バンドパスフィルター
マシンビジョン・工業用バンドパスフィルター
Bandpass Filters for Machine Vision
T-BP324 / T-BP360 / T-BP450 / T-BP470 / T-BP505 / T-BP525 / T-BP550
T-BP590 / T-BP635 / T-BP660 / T-BP810 / T-BP850 / T-BP880 / T-BP910
T-BP940 / T-BP1200 / T-BP1450
■OK/NG判定を目的としたマシンビジョンに最適な特定波長に合せて設計
■紫外線(UV)・近赤外線(NearIR)にも感度を持つCMOSセンサーの特性を考慮
■紫外〜可視〜近赤外の内、マシンビジョンで使用頻度の高い主波長を選択
■マシンビジョンで使用頻度の高いフィルター径M27P0.5を選択
■高精度研磨、最新蒸着技術による均一コーティング、高精度分光特性管理
■欲しい波長を最大限に透過し、不要な波長をしっかりカット（高透過率）
■垂直光だけでなく、斜光に対しても高機能を維持（角度依存性低減）
■表面の防汚加工により、メンテナンスは柔らかい布で拭き取るだけ
■ バンドパスフィルター Bandpass filters
フィルター径：M27P0.5
品番
Model		 品名
Description		 主波長
Transmits		 透過率
Transmittance		 半値幅
Half
bandwidth		 公差
Tolerance		 色
Color		 税別価格
T-BP324 UVバンドパス 290-365nm 85％以上 105nm ±10mm
26,500円
T-BP360 UVバンドパス 330-390nm 90％以上 80nm ±10mm
要問合
T-BP450 UVバンドパス 405-475nm 90％以上 80nm ±10mm
要問合
T-BP470 ブルーバンドパス 425-495nm 85％以上 85nm ±10mm
要問合
T-BP505 シアンバンドパス 480-550nm 90％以上 90nm ±10mm
21,500円
T-BP525 緑バンドパス 500-555nm 90％以上 80nm ±10mm
要問合
T-BP550 可視バンドパス 410-690nm 90％以上 300nm ±10mm
21,500円
T-BP590 オレンジバンドパス 560-600nm 90％以上 70nm ±10mm
21,500円
T-BP635 ライトレッドバンドパス 615-645nm 90％以上 60nm ±10mm
21,500円
T-BP660 ダークレッドバンドパス 640-680nm 90％以上 65nm ±10mm
21,500円
T-BP810 ダークレッドバンドパス 755-960nm 90％以上 160nm ±10mm
要問合
T-BP850 IRバンドパス 820-910nm 90％以上 160nm ±10mm
要問合
T-BP880 IRバンドパス 845-930nm 90％以上 160nm ±10mm
要問合
T-BP910 IRバンドパス 875-960nm 90％以上 160nm ±10mm
要問合
T-BP940 IRバンドパス 905-990nm 90％以上 160nm ±10mm
要問合
T-BP1200 IRバンドパス 1165-1250nm 80％以上 160nm ±10mm
要問合
T-BP1450 IRバンドパス 1412-1500nm 80％以上 160nm ±10mm
販売終了
■販売価格
◆T-BP324 ： 26,500円(税別)／29,150円(税込) ご注文→ショップ（光マート）
◆T-BP505 ： 21,500円(税別)／23,650円(税込) ご注文→ショップ（光マート）
◆T-BP550 ： 21,500円(税別)／23,650円(税込) ご注文→ショップ（光マート）
◆T-BP590 ： 21,500円(税別)／23,650円(税込) ご注文→ショップ（光マート）
◆T-BP635 ： 21,500円(税別)／23,650円(税込) ご注文→ショップ（光マート）
◆T-BP660 ： 21,500円(税別)／23,650円(税込) ご注文→ショップ（光マート）
TMF-27SBP  マシンビジョン・工業用フィルターセット  Machine Vision Filter Set  79,200円（税込）

紫外線〜可視光〜近赤外のうち、マシンビジョンで使用頻度の高い10種類のフィルター（バンドパスフィルター9種類+直線偏光フィルター）をセットにしました。
バンドパスフィルター（T-BP324/T-BP470/T-BP505/T-BP525/T-BP550/T-BP590/T-BP635/T-BP660
/T-BP850）、 直線偏光フィルター、ステップアップリング25.5-27.0、ステップダウンリング30.5-27.0

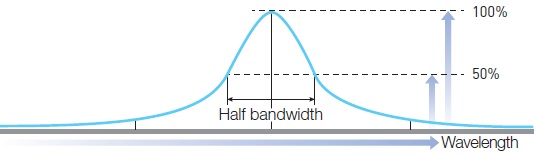

半値幅とは about Half bandwidth
透過率がピークの50％になる波長幅。 ピーク波長、主波長、半値幅のバランスが、 必要な波長帯に適合するかを判断する上で、重要な要素となります。
