リング型ライトガイド デュアルタイプ
Ring Light Guide
多成分ガラスファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85％約80％
開口数0.560.5
開口角度約68度約60度
ライトガイドとは
光ファイバー素線を数千〜数万本結束（バンドル）させた光を伝導するための製品で、 結束ファイバーの両端に口金を取付けて、SUS製保護管を被せます。
素線の種類は多成分ガラス、プラスチック、石英ガラス等で、 光源の種類（照度、熱、波長）に合った素線を使用します。
また、用途によって、出射側の形状（スポット、多分岐、リング、ライン、面発光）を選択できます。
保護管の種類
●SUSインターロックチューブ
任意の位置で曲げた姿勢を固定します。500mmを越える長さの物では自重で付け根付近から下がりますので途中を保持 する必要があります。
●SUSインターロックチューブ＋ＰＶＣ被覆付
保護管の曲げ耐久性が向上します。
●SUSフレキシブルチューブ
自在に曲がりますので装置内の引き回しに便利です。ファイバーの許容曲げ半径以上には曲がりにくい様に設計しております。
●SUSフレキシブルチューブ＋ＰＶＣ被覆付
水分や塵埃の進入を防ぎます。チューブの曲げ耐久性も上がります。
リング型ライトガイド
■光ファイバーをリング状に配列し、全周方向から照射
顕微鏡やマクロ撮影、工業検査等に最適
■用途に応じて、リング径、照射角度を選択可能
照射範囲、照射方向、照射距離、取付条件によって選定
■標準結束径（バンドル径）φ6／φ8　その他の径は特注対応
■1本から特注・カスタマイズ対応可能
対応光源装置
PCS-UHX ・  PCS-NHF150 ・  KTX-100シリーズ ・  KTX-150Rシリーズ ・  PCS-MH80RC ・  XEF-152S

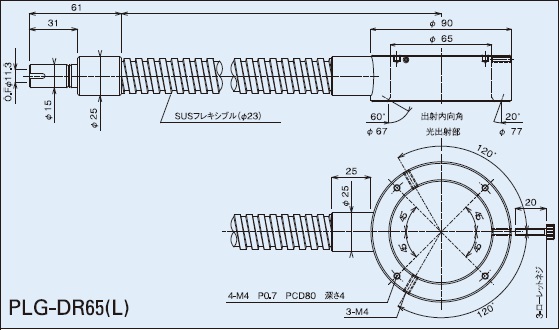

■ リング型内径φ32 デュアルタイプ（照射内向角20°＋60°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状
PLG-DR32-1000-7R 多成分ｶﾞﾗｽ φ7 φ15×31 フレキシブル 1000 φ32 φ50×H30 97,000
PLG-DR32-1500-7R 多成分ｶﾞﾗｽ φ7 φ15×31 フレキシブル 1500 φ32 φ50×H30 106,000
PLG-DR32-2000-7R 多成分ｶﾞﾗｽ φ7 φ15×31 フレキシブル 2000 φ32 φ50×H30 114,700
PLG-DR32-3000-7R 多成分ｶﾞﾗｽ φ7 φ15×31 フレキシブル 3000 φ32 φ50×H30 132,200
PLG-DR32-1000P-7R 多成分ｶﾞﾗｽ φ7 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ32 φ50×H30 101,400
PLG-DR32-1500P-7R 多成分ｶﾞﾗｽ φ7 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ32 φ50×H30 110,500
PLG-DR32-2000P-7R 多成分ｶﾞﾗｽ φ7 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ32 φ50×H30 119,600
PLG-DR32-3000P-7R 多成分ｶﾞﾗｽ φ7 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ32 φ50×H30 137,600

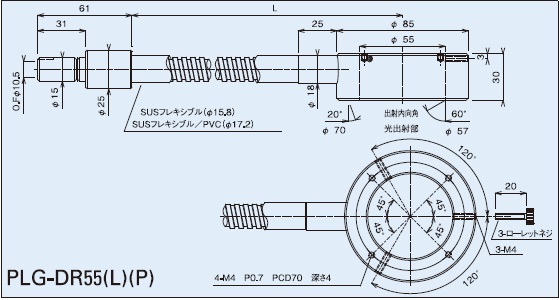

■ リング型内径φ55 デュアルタイプ（照射内向角20°＋60°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状
PLG-DR55-1000-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 1000 φ55 φ85×H30 143,300
PLG-DR55-1500-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 1500 φ55 φ85×H30 159,600
PLG-DR55-2000-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 2000 φ55 φ85×H30 176,200
PLG-DR55-3000-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 3000 φ55 φ85×H30 209,300
PLG-DR55-1000P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ55 φ85×H30 146,700
PLG-DR55-1500P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ55 φ85×H30 163,800
PLG-DR55-2000P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ55 φ85×H30 180,600
PLG-DR55-3000P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ55 φ85×H30 214,400
■ リング型内径φ65 デュアルタイプ（照射内向角20°＋60°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状
PLG-DR65-1000-11R 多成分ｶﾞﾗｽ φ11 φ15×31 フレキシブル 1000 φ65 φ90×H30 154,400
PLG-DR65-1500-11R 多成分ｶﾞﾗｽ φ11 φ15×31 フレキシブル 1500 φ65 φ90×H30 173,700
PLG-DR65-2000-11R 多成分ｶﾞﾗｽ φ11 φ15×31 フレキシブル 2000 φ65 φ90×H30 193,000
PLG-DR65-3000-11R 多成分ｶﾞﾗｽ φ11 φ15×31 フレキシブル 3000 φ65 φ90×H30 231,500
PLG-DR65-1000P-11R 多成分ｶﾞﾗｽ φ11 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ65 φ90×H30 158,200
PLG-DR65-1500P-11R 多成分ｶﾞﾗｽ φ11 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ65 φ90×H30 177,600
PLG-DR65-2000P-11R 多成分ｶﾞﾗｽ φ11 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ65 φ90×H30 197,400
PLG-DR65-3000P-11R 多成分ｶﾞﾗｽ φ11 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ65 φ90×H30 236,600
■ リング型内径φ32 デュアル・2光源入射タイプ（照射内向角20°＋60°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状
PLG-YDR32-1000-5R 多成分ｶﾞﾗｽ φ5 φ15×31 フレキシブル 1000 φ32 φ50×H30 116,600
PLG-YDR32-1500-5R 多成分ｶﾞﾗｽ φ5 φ15×31 フレキシブル 1500 φ32 φ50×H30 126,300
PLG-YDR32-2000-5R 多成分ｶﾞﾗｽ φ5 φ15×31 フレキシブル 2000 φ32 φ50×H30 136,200
PLG-YDR32-3000-5R 多成分ｶﾞﾗｽ φ5 φ15×31 フレキシブル 3000 φ32 φ50×H30 155,600
PLG-YDR32-1000P-5R 多成分ｶﾞﾗｽ φ5 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ32 φ50×H30 118,600
PLG-YDR32-1500P-5R 多成分ｶﾞﾗｽ φ5 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ32 φ50×H30 128,800
PLG-YDR32-2000P-5R 多成分ｶﾞﾗｽ φ5 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ32 φ50×H30 138,000
PLG-YDR32-3000P-5R 多成分ｶﾞﾗｽ φ5 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ32 φ50×H30 158,400
■ リング型内径φ55 デュアル・2光源入射タイプ（照射内向角20°＋60°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状
PLG-YDR55-1000-7R 多成分ｶﾞﾗｽ φ7 φ15×31 フレキシブル 1000 φ55 φ85×H30 162,800
PLG-YDR55-1500-7R 多成分ｶﾞﾗｽ φ7 φ15×31 フレキシブル 1500 φ55 φ85×H30 179,400
PLG-YDR55-2000-7R 多成分ｶﾞﾗｽ φ7 φ15×31 フレキシブル 2000 φ55 φ85×H30 196,000
PLG-YDR55-3000-7R 多成分ｶﾞﾗｽ φ7 φ15×31 フレキシブル 3000 φ55 φ85×H30 229,000
PLG-YDR55-1000P-7R 多成分ｶﾞﾗｽ φ7 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ55 φ85×H30 164,800
PLG-YDR55-1500P-7R 多成分ｶﾞﾗｽ φ7 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ55 φ85×H30 181,600
PLG-YDR55-2000P-7R 多成分ｶﾞﾗｽ φ7 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ55 φ85×H30 198,600
PLG-YDR55-3000P-7R 多成分ｶﾞﾗｽ φ7 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ55 φ85×H30 232,500
■ リング型内径φ65 デュアル・2光源入射タイプ（照射内向角20°＋60°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状
PLG-YDR65-1000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 1000 φ65 φ90×H30 174,000
PLG-YDR65-1500-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 1500 φ65 φ90×H30 193,300
PLG-YDR65-2000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 2000 φ65 φ90×H30 212,700
PLG-YDR65-3000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 3000 φ65 φ90×H30 251,200
PLG-YDR65-1000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ65 φ90×H30 176,000
PLG-YDR65-1500P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ65 φ90×H30 195,600
PLG-YDR65-2000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ65 φ90×H30 215,700
PLG-YDR65-3000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ65 φ90×H30 254,700
●お問合せはこちらへ→
