リング型ライトガイド 標準タイプ
Ring Light Guide
多成分ガラスファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85％約80％
開口数0.560.5
開口角度約68度約60度
ライトガイドとは
光ファイバー素線を数千〜数万本結束（バンドル）させた光を伝導するための製品で、 結束ファイバーの両端に口金を取付けて、SUS製保護管を被せます。
素線の種類は多成分ガラス、プラスチック、石英ガラス等で、 光源の種類（照度、熱、波長）に合った素線を使用します。
また、用途によって、出射側の形状（スポット、多分岐、リング、ライン、面発光）を選択できます。
保護管の種類
●SUSインターロックチューブ
任意の位置で曲げた姿勢を固定します。500mmを越える長さの物では自重で付け根付近から下がりますので途中を保持 する必要があります。
●SUSインターロックチューブ＋ＰＶＣ被覆付
保護管の曲げ耐久性が向上します。
●SUSフレキシブルチューブ
自在に曲がりますので装置内の引き回しに便利です。ファイバーの許容曲げ半径以上には曲がりにくい様に設計しております。
●SUSフレキシブルチューブ＋ＰＶＣ被覆付
水分や塵埃の進入を防ぎます。チューブの曲げ耐久性も上がります。
リング型ライトガイド
■光ファイバーをリング状に配列し、全周方向から照射
顕微鏡やマクロ撮影、工業検査等に最適
■用途に応じて、リング径、照射角度を選択可能
照射範囲、照射方向、照射距離、取付条件によって選定
■標準結束径（バンドル径）φ6／φ8　その他の径は特注対応
■1本から特注・カスタマイズ対応可能
対応光源装置
PCS-UHX ・  PCS-NHF150 ・  KTX-100シリーズ ・  KTX-150Rシリーズ ・  PCS-MH80RC ・  XEF-152S
■ リング型内径φ18 標準タイプ（照射内向角20°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状

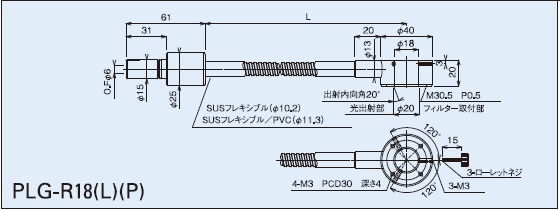

PLG-R18-750-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 750 φ18 φ40×H20 47,500
PLG-R18-1000-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 1000 φ18 φ40×H20 50,300
PLG-R18-1500-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 1500 φ18 φ40×H20 55,400
PLG-R18-2000-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 2000 φ18 φ40×H20 60,800
PLG-R18-3000-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 3000 φ18 φ40×H20 71,500
PLG-R18-750P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 750 φ18 φ40×H20 50,700
PLG-R18-1000P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ18 φ40×H20 53,400
PLG-R18-1500P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ18 φ40×H20 58,800
PLG-R18-2000P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ18 φ40×H20 64,500
PLG-R18-3000P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ18 φ40×H20 75,600
■ リング型内径φ25 標準タイプ（照射内向角20°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状

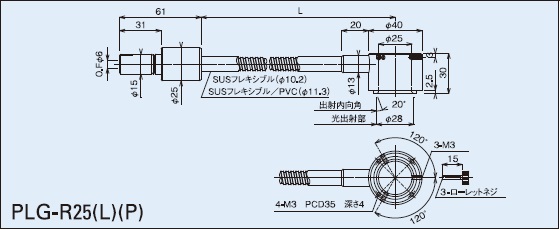

PLG-R25-750-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 750 φ25 φ40×H30 51,500
PLG-R25-1000-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 1000 φ25 φ40×H30 54,000
PLG-R25-1500-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 1500 φ25 φ40×H30 59,400
PLG-R25-2000-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 2000 φ25 φ40×H30 64,800
PLG-R25-3000-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 3000 φ25 φ40×H30 75,400
PLG-R25-750P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 750 φ25 φ40×H30 54,700
PLG-R25-1000P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ25 φ40×H30 57,400
PLG-R25-1500P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ25 φ40×H30 62,800
PLG-R25-2000P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ25 φ40×H30 68,500
PLG-R25-3000P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ25 φ40×H30 79,400
■ リング型内径φ32 標準タイプ（照射内向角20°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状
PLG-R32-750-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 750 φ32 φ50×H30 53,000
PLG-R32-1000-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 1000 φ32 φ50×H30 55,600
PLG-R32-1500-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 1500 φ32 φ50×H30 60,800
PLG-R32-2000-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 2000 φ32 φ50×H30 66,300
PLG-R32-3000-6R 多成分ｶﾞﾗｽ φ6 φ15×31 フレキシブル 3000 φ32 φ50×H30 77,000
PLG-R32-750P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 750 φ32 φ50×H30 56,200
PLG-R32-1000P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ32 φ50×H30 58,800
PLG-R32-1500P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ32 φ50×H30 64,300
PLG-R32-2000P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ32 φ50×H30 70,000
PLG-R32-3000P-6R 多成分ｶﾞﾗｽ φ6 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ32 φ50×H30 81,000
■ リング型内径φ45 標準タイプ（照射内向角20°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状

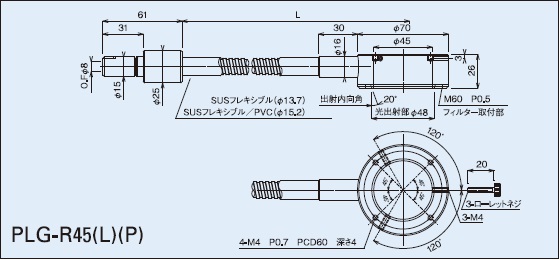

PLG-R45-750-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 750 φ45 φ70×H26 69,000
PLG-R45-1000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 1000 φ45 φ70×H26 73,400
PLG-R45-1500-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 1500 φ45 φ70×H26 82,600
PLG-R45-2000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 2000 φ45 φ70×H26 91,500
PLG-R45-3000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 3000 φ45 φ70×H26 109,500
PLG-R45-750P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 750 φ45 φ70×H26 72,500
PLG-R45-1000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ45 φ70×H26 77,200
PLG-R45-1500P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ45 φ70×H26 86,500
PLG-R45-2000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ45 φ70×H26 96,000
PLG-R45-3000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ45 φ70×H26 115,000
■ リング型内径φ55 標準タイプ（照射内向角20°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状

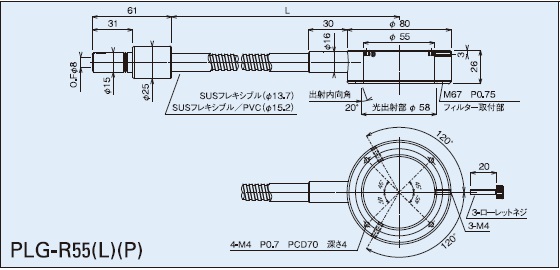

PLG-R55-750-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 750 φ55 φ80×H26 72,000
PLG-R55-1000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 1000 φ55 φ80×H26 76,400
PLG-R55-1500-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 1500 φ55 φ80×H26 85,500
PLG-R55-2000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 2000 φ55 φ80×H26 94,400
PLG-R55-3000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 3000 φ55 φ80×H26 112,500
PLG-R55-750P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 750 φ55 φ80×H26 75,400
PLG-R55-1000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ55 φ80×H26 80,000
PLG-R55-1500P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ55 φ80×H26 89,500
PLG-R55-2000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ55 φ80×H26 98,800
PLG-R55-3000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ55 φ80×H26 117,800
■ リング型内径φ65 標準タイプ（照射内向角20°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状

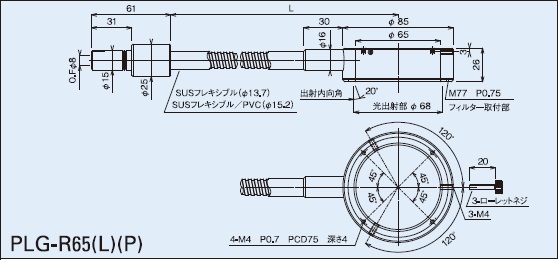

PLG-R65-750-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 750 φ65 φ85×H26 77,800
PLG-R65-1000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 1000 φ65 φ85×H26 82,600
PLG-R65-1500-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 1500 φ65 φ85×H26 91,500
PLG-R65-2000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 2000 φ65 φ85×H26 100,600
PLG-R65-3000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 3000 φ65 φ85×H26 118,600
PLG-R65-750P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 750 φ65 φ85×H26 81,600
PLG-R65-1000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ65 φ85×H26 86,300
PLG-R65-1500P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ65 φ85×H26 95,600
PLG-R65-2000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ65 φ85×H26 105,000
PLG-R65-3000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ65 φ85×H26 123,800
■ リング型内径φ75 標準タイプ（照射内向角20°）

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 内
径		 形状

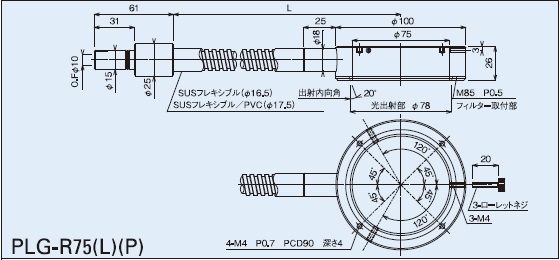

PLG-R75-750-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 750 φ75 φ100×H26 101,400
PLG-R75-1000-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 1000 φ75 φ100×H26 108,000
PLG-R75-1500-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 1500 φ75 φ100×H26 121,600
PLG-R75-2000-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 2000 φ75 φ100×H26 135,200
PLG-R75-3000-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 3000 φ75 φ100×H26 162,300
PLG-R75-750P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 750 φ75 φ100×H26 104,800
PLG-R75-1000P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1000 φ75 φ100×H26 112,000
PLG-R75-1500P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 1500 φ75 φ100×H26 125,800
PLG-R75-2000P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 2000 φ75 φ100×H26 139,800
PLG-R75-3000P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ+・PVC 3000 φ75 φ100×H26 166,300
●お問合せはこちらへ→
