紫外線LEDポット光源装置（UV-LED照射装置）
CPL-UV12
365nm紫外線をUV-LEDでスポット照射、小型・軽量のUV照射装置
■軽量設計！　照射器：約 50ｇ・コントローラ：約 210ｇ
■調光・照射モードの選択が可能

【用途】
UV接着やコーティングの紫外線硬化,プラスチック表面硬化処理， 経年劣化、促進耐候性試験、光触媒、太陽光パネルの検査、植物の成長促進


●CPL-UV12，CP12-0505DAT 価格：160,000円（税別）／176,000円（税込）→問合せ

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■Specifications
照射器  CPL−UV12
型 式 CPL-UV12
UV出力波長 365nm（中心波長）
UV出力強度 4,000mW/cm2（参考値）
推定寿命 30,000時間
寸法・重量 外観図参照・重量 約 50ｇ
消費電力 ３W
使用温度・湿度範囲 温度：0〜40℃, 湿度：0〜80％ 結露なきこと
保存温度・湿度範囲 温度：-10〜60℃, 湿度：0〜80％ 結露なきこと
冷却方式 自然空冷
コントローラ  CP12-0505DAT
型 式 CP12-0505DAT
電源（入力） DC12V
ACアダプター 入力：AC100-240V 50/60㎐，出力：12V 1.0A，約70ｇ
DCプラグ寸法 5.5×2.1 センター(＋)
調光モード デジタルスイッチにより光出力調整(00-FF)
／ 0-5V外部電圧調光
照射モード 3桁タイマー設定000-99.9S自動消灯
／ 連続点灯、手動消灯
その他 機能 電源投入表示、UV点灯表示、タイマー終了表示
寸法・重量 W98mm×D75mm×H37mm ・ 約 210ｇ
■外部制御コネクタ）
　
ピン
No.		 条件 動作
1 手動/外部切替スイッチ=”EXT” GND
2 0-5V入力端子
3 短絡 作動停止
4
5 短絡 点灯/消灯スイッチと同じ動作
6
7 本器の異常電流 異常電流出力→端子間出力＝”H”
8
9 照射器の接続 接続→端子間出力＝”H”，未接続：”L”
10
11 照射器への出力有り 可視LEDを接続→ 作動状態指示灯
12
13 − −
14 − 電源接続状態指示灯
15
■外観寸法図

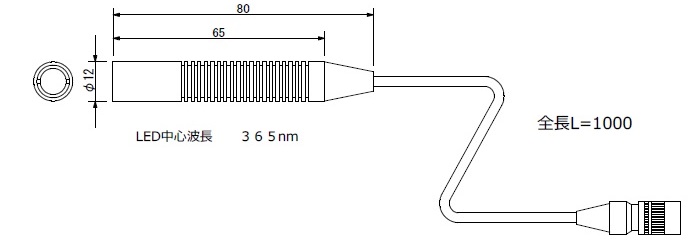

照射器  CPL−UV12

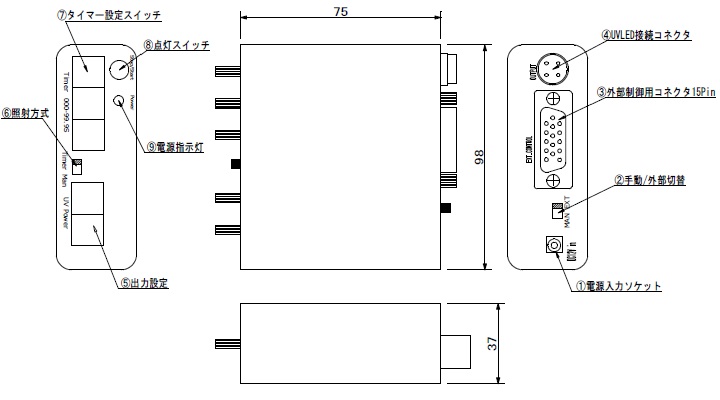

コントローラ  CP12-0505DAT
※掲載の製品につきましては予告なく企画及び仕様を変更する場合もありますのでご了承下さい
