紫外線LEDスポット照射装置
ULEDN-102CT
NOW DATA
コンパクトボディ・低ランニングコストのハイパワーUV-LEDスポット照明装置
■ハイパワー照射
7,000mW/cm2以上 (100％光量点灯)のハイパワー紫外線(365nm)を照射
集光レンズ交換(オプション)で10,000mW/㎠以上(100％光量点灯)
■低ランニングコスト
使用LEDの寿命は推定連続点灯30,000時間（従来のランプ方式に比べ7.5倍以上）。 予備点灯不要、使用する瞬間だけ点灯してランニングコスト削減。
■コンパクトサイズ
照射ヘッド部は外径12㎜とスリム・短胴タイプ。コントローラー～照射ヘッド間のケーブルは、屈曲性に優れたロボットケーブルを採用。 長さも2mあるので、設置の際にもほとんど中継の必要はありません。
■過熱トラブルの防止機能を内蔵
照射ヘッドの異常過熱時は、専用温度センサーにより自動的に出力停止。 また、低パワー連続点灯時、約 3分間で出力停止。

●価格はお問合せ下さい（仕様について、お気軽にご相談下さい）→問合せ

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

販売終了


■Specifications
基本仕様（型番：ULEDN-102CT）
電源電圧 DC12～24V (AC100～240V時、専用アダプター使用)
消費電力 5W (T.Y.P)
搭載ＬＥＤ 365nm ハイパワーUVLED ／ 385nm（特注） ／ 395nm（特注） ／ 405nm（特注）
推定寿命約 30,000時間以上
ＵＶ照射出力 7,000mW/cm２以上 (100％光量点灯)／ 10,000mW/cm２以上（要相談）
照射方法 (スイッチ選択) マニュアル照射およびタイマー照射
出力可変方法 (スイッチ選択) パネルボリュームまたは外部アナログ電圧を選択
出力可変範囲 ボリューム (5～100%)、アナログ (0.1～5V→約5～100%)
タイマ設定方法 3桁デジタルスイッチによる設定
タイマ設定範囲 0.1～99.9 秒
電源投入表示 赤色LED表示
ＵＶ照射中表示 緑色LED表示 (照射開始スイッチ内蔵)
外部コントロール機能
照射開始/停止入力 Low → 照射開始、High → 照射停止
タイマスタート入力 Low (100mSトリガー) → 照射開始
アナログ調光入力 DC 0.1～5Vアナログ入力
緊急停止インターロック入力 端子間オープン → 電源回路カット
アラーム出力 本体異常発生時 → クローズ
照射中出力 照射中 → クローズ
複数台同期照射用出力 照射中 → クローズ (複数台同期照射用出力)
アラーム検出
照射ヘッド過熱検出 専用温度検知センサー作動時、照射停止
照射ヘッド連続照射過熱検出 連続照射時、約 10分後照射停止
照射ヘッド断線検出 照射ヘッド断線時、アラーム出力
アナログ電圧過電圧検出 調光用アナログ電圧、5V以上印加時、照射停止
電源キースイッチ OFF時、キー抜取りタイプ
環境仕様
使用温度範囲 0～35℃
使用湿度範囲/TD> 25～85％(RH値・結露不可)
保存温度 0～50℃（周囲温度）
保存湿度 10～90％(結露不可)
■External view

コントローラ（ULEDN-102CT）
集光レンズ（共通）

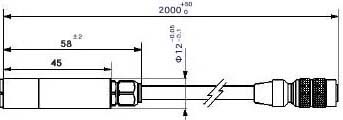

照射ヘッド（共通）
■オプション

ハンドホルダー
ULEDN-102H/A-TK
取付金具
ハンドホルダー
※掲載の製品につきましては予告なく企画及び仕様を変更する場合もありますのでご了承下さい
