ViSWIR Liteシリーズ
Visible＋SWIR対応 1/2型・2/3型1.5メガピクセルレンズ
Transmission Wavelength Band : 400nm-1700nm
H0514-VSW / M0814-VSW / M1214-VSW / M1614-VSW
M2514-VSW / M3514-VSW / M5018-VSW
computar
■ハイパーワイドバンドＡＲコートの採用により400nm-1700nm波長全域で高透過率を達成
■単波長照明や狭帯域撮影などでは抜群のコストパフォーマンスを実現
■7種類の焦点距離ラインアップで様々なアプリケーションに対応
■近赤外吸光膜の採用によりSWIR光の散乱を抑えクリアな画質
■コンパクトデザイン
◆ご注文･販売価格については、お問合せ下さい。

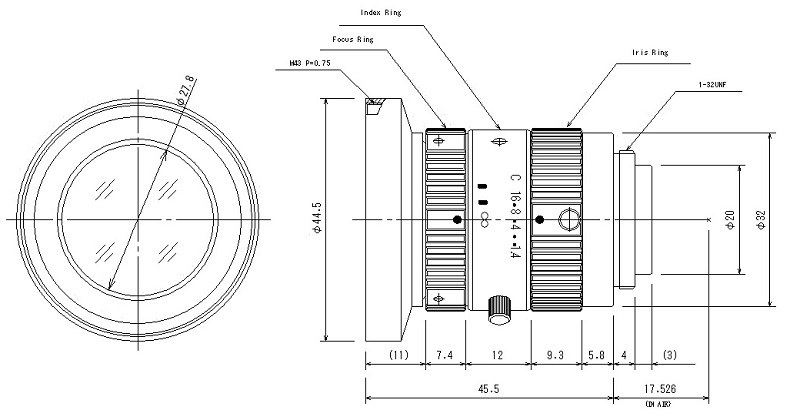

■H0514-VSW 1.5メガピクセル対応レンズ f=5mm　対応素子:1/4〜1/2インチ
H0514-VSW
焦点距離(mm) 5
最大口径比 1：1.4
波長範囲 400nm〜1700nm
対応素子サイズ 6.40mm×5.12mm（φ8.20mm）
作動範囲 アイリス F1.4−16C
フォーカス 0.1m−0.9m
作動範囲 アイリス 手　動
フォーカス 手　動
作動温度範囲 -10℃〜+50℃
包括角度
D×H×V		 SXGA：φ8.2
6.40×5.12mm		 77.8°×65.5°×54.5°
VGA：φ4.1
3.2×2.56mm		 44.6°×35.3°×28.5°
1/2型 76.7°×65.5°×51.4°
レンズ有効径 前玉 φ27.8mm
後玉 φ14.8mm
ディストーション 1/2型 -0.48％（y=4.0）
1/3型 -2.26％（y=3.0）
バックフォーカス 10.8mm
フランジバック 17.526mm
マウント Cマウント
フィルタサイズ M43.0×P0.75mm
外形寸法 Φ44.5mm×45.5mm
質量 102g

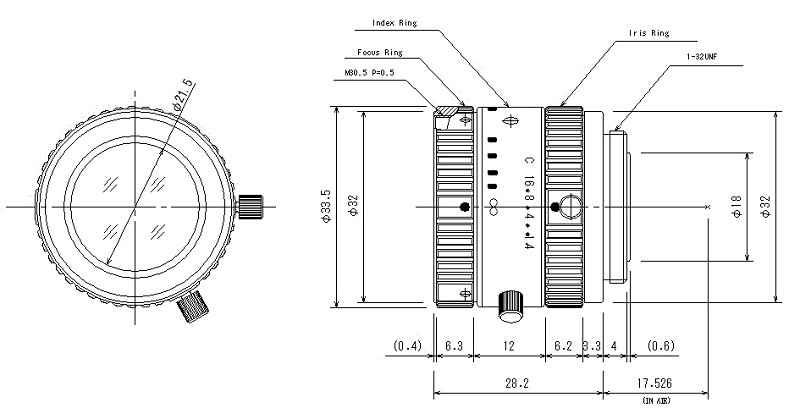

■M0814-VSW 1.5メガピクセル対応レンズ f=8mm　対応素子:1/4〜2/3インチ
M0814-VSW
焦点距離(mm) 8
最大口径比 1：1.4
波長範囲 400nm〜1700nm
対応素子サイズ 8.8mm×6.6mm（φ11mm）
作動範囲 アイリス F1.4−16C
フォーカス 0.1m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
作動温度範囲 -10℃〜+50℃
包括角度
D×H×V		 SXGA：φ8.2
6.40×5.12mm		 53.0°×42.5°×34.5°
VGA：φ4.1
3.2×2.56mm		 27.9°×21.9°×17.6°
2/3型 67.1°×56.3°×43.7°
レンズ有効径 前玉 φ21.5mm
後玉 φ12.0mm
ディストーション 2/3型 -0.1％（y=5.5）
1/2型 -1.1％（y=4.0）
バックフォーカス 13.1mm
フランジバック 17.526mm
マウント Cマウント
フィルタサイズ M30.5×P0.5mm
外形寸法 Φ33.5mm×28.2mm
質量 62.6g

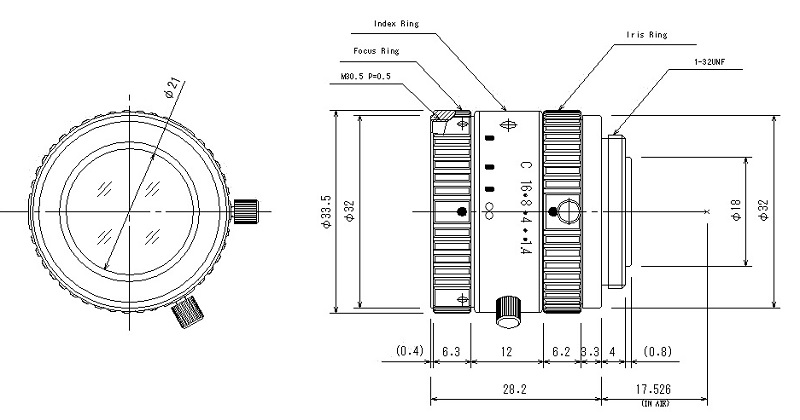

■M1214-VSW 1.5メガピクセル対応レンズ f=12mm　対応素子:1/4〜2/3インチ
M1214-VSW
焦点距離(mm) 12
最大口径比 1：1.4
波長範囲 400nm〜1700nm
対応素子サイズ 8.8mm×6.6mm（φ11mm）
作動範囲 アイリス F1.4−16C
フォーカス 0.15m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
作動温度範囲 -10℃〜+50℃
包括角度
D×H×V		 SXGA：φ8.2
6.40×5.12mm		 37.8°×30.0°×24.1°
VGA：φ4.1
3.2×2.56mm		 19.4°×15.2°×12.2°
2/3型 49.2°×40.4°×30.8°
レンズ有効径 前玉 φ21.0mm
後玉 φ13.0mm
ディストーション 2/3型 -0.1％（y=5.5）
1/2型 -0.35％（y=4.0）
バックフォーカス 13.1mm
フランジバック 17.526mm
マウント Cマウント
フィルタサイズ M30.5×P0.5mm
外形寸法 Φ33.5mm×28.2mm
質量 61.9g

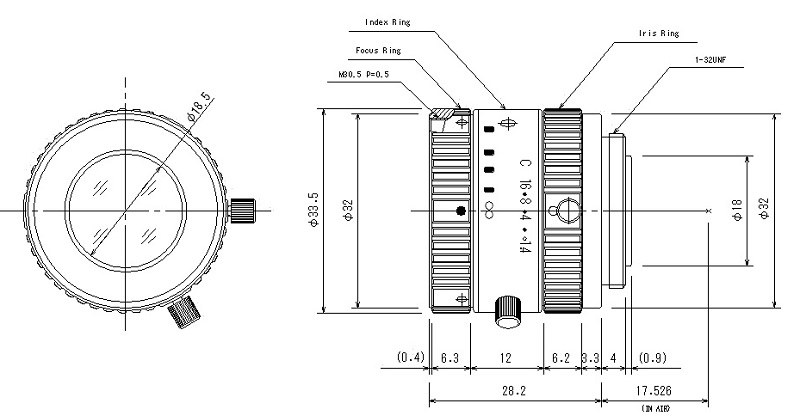

■M1614-VSW 1.5メガピクセル対応レンズ f=16mm　対応素子:1/4〜2/3インチ
M1614-VSW
焦点距離(mm) 16
最大口径比 1：1.4
波長範囲 400nm〜1700nm
対応素子サイズ 8.8mm×6.6mm（φ11mm）
作動範囲 アイリス F1.4−16C
フォーカス 0.3m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
作動温度範囲 -10℃〜+50℃
包括角度
D×H×V		 2/3型
8.80×6.60mm		 37.7°×30.6°×23.2°
1/2型
6.40×4.80mm		 27.9°×22.5°×16.9°
640×512
9.60×7.68mm		 41.7°×33.2°×26.8°
320×256
8.00×6.40mm		 35.3°×27.9°×22.5°
320×256
6.40×5.12mm		 28.6°×22.5°×18.0°
レンズ有効径 前玉 φ18.5mm
後玉 φ13.2mm
ディストーション 2/3型 -0.1％（y=5.5）
1/2型 -0.3％（y=4.0）
バックフォーカス 13.1mm
フランジバック 17.526mm
マウント Cマウント
フィルタサイズ M30.5×P0.5mm
外形寸法 Φ33.5mm×28.2mm
質量 60g

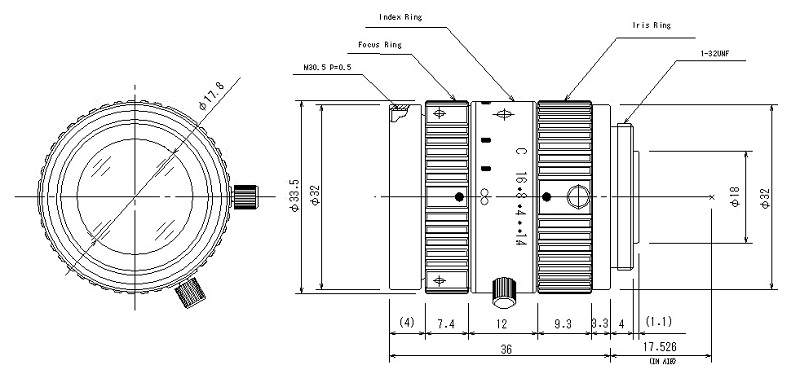

■M2514-VSW 1.5メガピクセル対応レンズ f=25mm　対応素子:1/4〜2/3インチ
M2514-VSW
焦点距離(mm) 25
最大口径比 1：1.4
波長範囲 400nm〜1700nm
対応素子サイズ φ12.3mm
作動範囲 アイリス F1.4−16C
フォーカス 0.3m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
作動温度範囲 -10℃〜+50℃
包括角度
D×H×V		 2/3型
8.80×6.60mm		 24.7°×19.8°×14.9°
1/2型
6.40×4.80mm		 18.1°×14.5°×10.9°
640×512
9.60×7.68mm		 27.6°×21.6°×17.3°
320×256
8.00×6.40mm		 23.0°×18.1°×14.5°
320×256
6.40×5.12mm		 18.5°×14.5°×11.6°
レンズ有効径 前玉 φ17.8mm
後玉 φ12.0mm
ディストーション 2/3型 -0.3％（y=5.5）
1/2型 -0.1％（y=4.0）
バックフォーカス 13.1mm
フランジバック 17.526mm
マウント Cマウント
フィルタサイズ M30.5×P0.5mm
外形寸法 Φ33.5mm×36mm
質量 71.2g

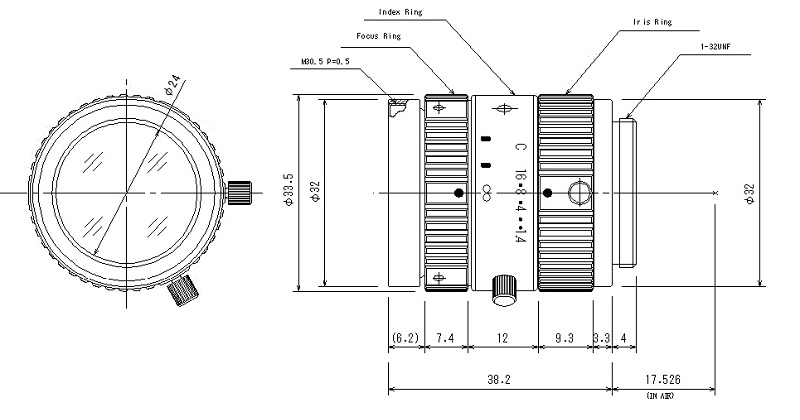

■M3514-VSW 1.5メガピクセル対応レンズ f=35mm　対応素子:1/4〜2/3インチ
M3514-VSW
焦点距離(mm) 35
最大口径比 1：1.4
波長範囲 400nm〜1700nm
対応素子サイズ φ12.3mm
作動範囲 アイリス F1.4−16C
フォーカス 0.3m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
作動温度範囲 -10℃〜+50℃
包括角度
D×H×V		 2/3型
8.80×6.60mm		 18.4°×14.7°×11.1°
1/2型
6.40×4.80mm		 13.4°×10.7°×8.1°
640×512
9.60×7.68mm		 20.5°×16.0°×12.9°
320×256
8.00×6.40mm		 17.1°×13.4°×10.7°
320×256
6.40×5.12mm		 13.7°×10.7°×8.6°
レンズ有効径 前玉 φ24mm
後玉 φ12mm
ディストーション 2/3型 -0.8％（y=5.5）
1/2型 -0.3％（y=4.0）
バックフォーカス 17.1mm
フランジバック 17.526mm
マウント Cマウント
フィルタサイズ M30.5×P0.5mm
外形寸法 Φ33.5mm×38.2mm
質量 87g

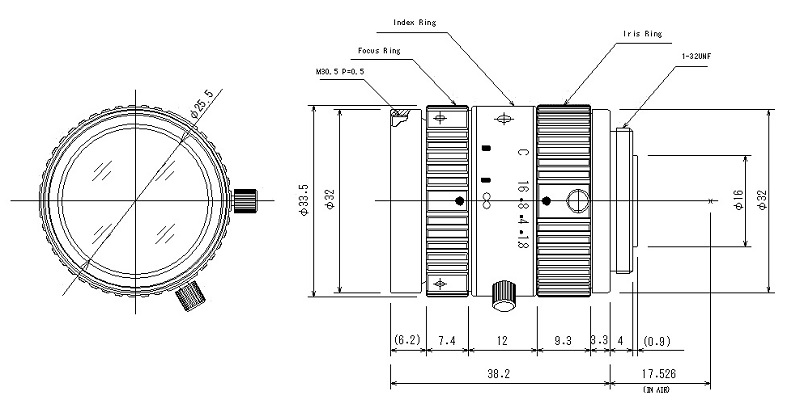

■M5018-VSW 1.5メガピクセル対応レンズ f=50mm　対応素子:1/4〜2/3インチ
M5018-VSW
焦点距離(mm) 50
最大口径比 1：1.8
波長範囲 400nm〜1700nm
対応素子サイズ φ12.3mm
作動範囲 アイリス F1.8−16C
フォーカス 0.6m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
作動温度範囲 -10℃〜+50℃
包括角度
D×H×V		 2/3型
8.80×6.60mm		 13.0°×10.4°×7.8°
1/2型
6.40×4.80mm		 9.5°×7.6°×5.7°
640×512
9.60×7.68mm		 14.5°×11.3°×9.1°
320×256
8.00×6.40mm		 12.1°×9.5°×7.6°
320×256
6.40×5.12mm		 9.7°×7.6°×6.1°
レンズ有効径 前玉 φ25.5mm
後玉 φ9.6mm
ディストーション 2/3型 -0.3％（y=5.5）
1/2型 -0.2％（y=4.0）
バックフォーカス 13.1mm
フランジバック 17.526mm
マウント Cマウント
フィルタサイズ M30.5×P0.5mm
外形寸法 Φ33.5mm×38.2mm
質量 85g
