ViSWIR Hyper APOシリーズ
Visible＋SWIR対応 2/3型5メガピクセルレンズ
Transmission Wavelength Band : 400nm-1700nm
M0818-APVSW / M1218-APVSW / M1618-APVSW / M2518-APVSW
computar
■次世代Visible+SWIRイメージセンサIMX990、IMX991用に専用設計
■400-1700nmという幅広い波長帯域でフォーカスシフトを完全に補正したハイパーアポクロマートデザイン
■フローティング構造により、近接から遠距離まで高性能化を実現
■ハイパーワイドバンドＡＲコートの採用により400nm-1700nm波長全域で高透過率を達成
■近赤外吸光膜の採用によりSWIR光の散乱を抑えクリアな画質
◆ご注文･販売価格については、お問合せ下さい。

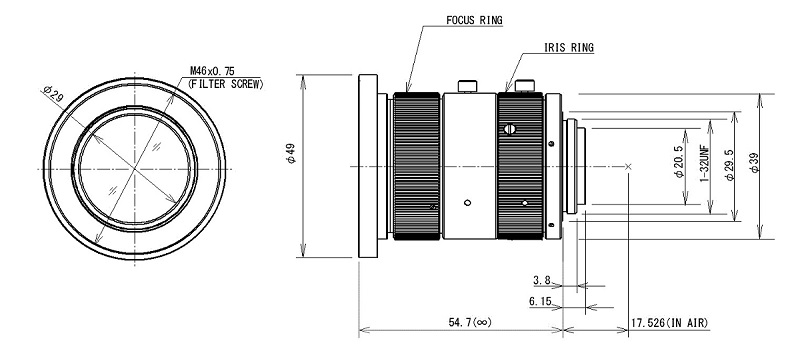

■M0818-APVSW 5メガピクセル対応レンズ f=8mm　対応素子:1/4〜2/3インチ
M0818-APVSW
焦点距離(mm) 8
最大口径比 1：1.8
波長範囲 400nm〜1700nm
対応素子サイズ 8.8mm×6.6mm（φ11mm）
作動範囲 アイリス F1.8−F16.0
フォーカス 0.1m−inf.
作動範囲 アイリス 手　動
フォーカス 手　動
作動温度範囲 -10℃〜+50℃
包括角度
D×H×V		 SXGA：φ8.2
6.40×5.12mm		 53.2°×42.7°×34.7°
VGA：φ4.1
3.2×2.56		 28.1°×22.1°×17.7°
2/3型：φ11
8.80×6.60		 67.3°×56.4°×43.9°
レンズ有効径 前玉 φ28.4mm
後玉 φ15.5mm
ディストーション 2/3型 0.4％
1/2型 -0.4％
バックフォーカス 11.5mm
フランジバック 17.526mm
マウント Cマウント
フィルタサイズ M46.0×P0.75mm
外形寸法 Φ49mm×54.7mm
質量 163g

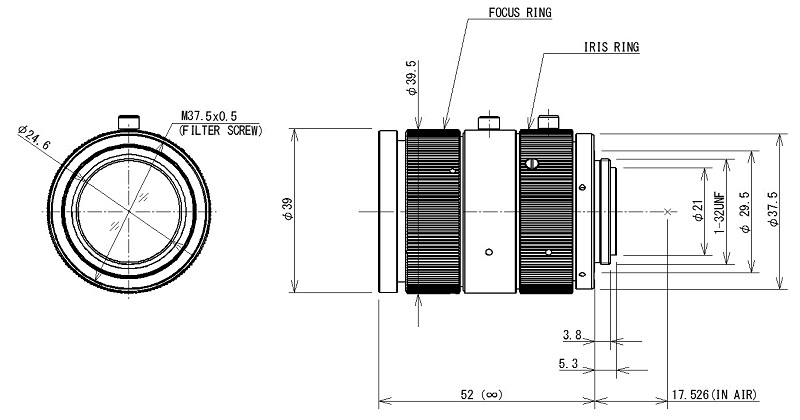

■M1218-APVSW 5メガピクセル対応レンズ f=12mm　対応素子:1/4〜2/3インチ
M1218-APVSW
焦点距離(mm) 12
最大口径比 1：1.8
波長範囲 400nm〜1700nm
対応素子サイズ 8.8mm×6.6mm（φ11mm）
作動範囲 アイリス F1.8−F16.0
フォーカス 0.1m−inf.
作動範囲 アイリス 手　動
フォーカス 手　動
作動温度範囲 -10℃〜+50℃
包括角度
D×H×V		 SXGA：φ8.2
6.40×5.12mm		 37.9°×30.0°×24.2°
VGA：φ4.1
3.2×2.56		 19.5°×15.2°×12.2°
2/3型：φ11
8.80×6.60		 49.3°×40.4°×30.9°
レンズ有効径 前玉 φ24.3mm
後玉 φ10.4mm
ディストーション 2/3型 0.0％
1/2型 -0.3％
バックフォーカス 12.5mm
フランジバック 17.526mm
マウント Cマウント
フィルタサイズ M37.5×P0.5mm
外形寸法 Φ39.5mm×52.0mm
質量 133g

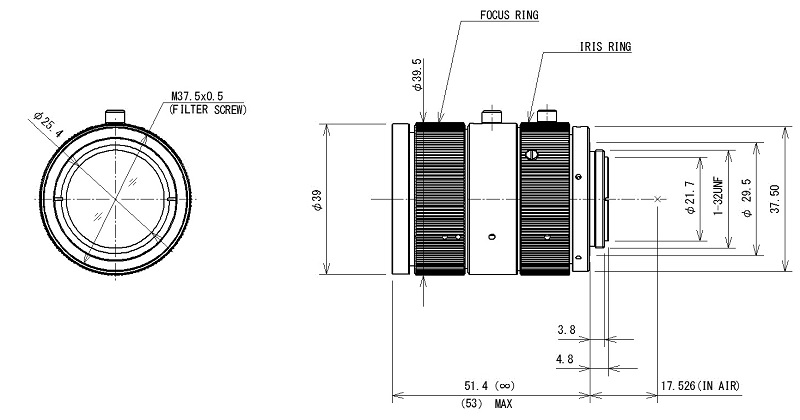

■M1618-APVSW 5メガピクセル対応レンズ f=16mm　対応素子:1/4〜2/3インチ
M1618-APVSW
焦点距離(mm) 16
最大口径比 1：1.8
波長範囲 400nm〜1700nm
対応素子サイズ 8.8mm×6.6mm（φ11mm）
作動範囲 アイリス F1.8−F16.0
フォーカス 0.1m−inf.
作動範囲 アイリス 手　動
フォーカス 手　動
作動温度範囲 TBD
包括角度
D×H×V		 SXGA：φ8.2
6.40×5.12mm		 28.8°×22.7°×18.2°
VGA：φ4.1
3.2×2.56		 14.6°×11.4°×9.2°
2/3型：φ11
8.80×6.60		 37.9°×30.9°×23.4°
レンズ有効径 前玉 φ25.1mm
後玉 φ16.5mm
ディストーション 2/3型 0.0％
1/2型 -0.3％
バックフォーカス 14.2mm
フランジバック 17.526mm
マウント Cマウント
フィルタサイズ M37.5×P0.5mm
外形寸法 Φ39.5mm×51.3mm
質量 136g

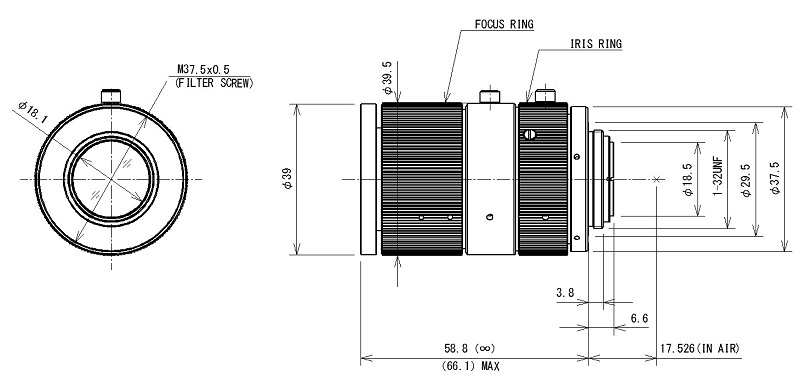

■M2518-APVSW 5メガピクセル対応レンズ f=25mm　対応素子:1/4〜2/3インチ
M2518-APVSW
焦点距離(mm) 25
最大口径比 1：1.8
波長範囲 400nm〜1700nm
対応素子サイズ 8.8mm×6.6mm（φ11mm）
作動範囲 アイリス F1.8−F16.0
フォーカス 0.1m−inf.
作動範囲 アイリス 手　動
フォーカス 手　動
作動温度範囲 TBD
包括角度
D×H×V		 SXGA：φ8.2
6.40×5.12mm		 18.6°×14.6°×11.7°
VGA：φ4.1
3.2×2.56		 9.4°×7.3°×5.9°
2/3型：φ11
8.80×6.60		 24.8°×20.0°×15.1°
レンズ有効径 前玉 φ18.0mm
後玉 φ14.3mm
ディストーション 2/3型 0.0％
1/2型 -0.1％
バックフォーカス 11.0mm
フランジバック 17.526mm
マウント Cマウント
フィルタサイズ M37.5×P0.5mm
外形寸法 Φ39.5mm×59.2mm
質量 140g
