SWシリーズ
SWIR対応 2/3型1.5メガピクセルレンズ
Transmission Wavelength Band : 800nm-1700nm
M1614-SW / M2514-SW / M3514-SW / 5018-VSW
computar

■特殊コートを使用し、SWIR帯域(800nm-1700nm)で高い透過率を実現
■焦点距離16mm/25mm/35mm/50mmと4種のラインアップ
■2/3型、イメージサークルφ12.3mm
■マシンビジョン用途に最適化

◆ご注文･販売価格については、お問合せ下さい。

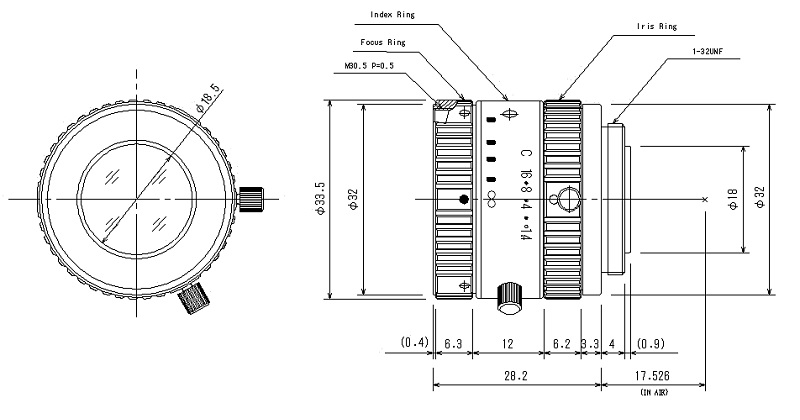

1.5メガピクセル対応レンズ f=16mm　対応素子:1/4～2/3インチ

M1614-SW
焦点距離(mm)		16
最大口径比		1：1.4
波長範囲		800nm～1700nm
対応素子サイズ		φ12.3mm
作動範囲	アイリス	F1.4－F16C
	フォーカス	0.3m－Inf.
作動範囲	アイリス	手　動
	フォーカス	手　動
作動温度範囲		-10℃～+50℃
包括角度 D×H×V	2/3型 8.80×6.60mm	37.7°×30.6°×23.2°
	1/2型 6.40×4.80mm	27.9°×22.5°×16.9°
	640×512 9.60×7.68mm	41.7°×33.2°×26.8°
	320×256 8.00×6.40mm	35.3°×27.9°×22.5°
	320×256 6.40×5.12mm	28.6°×22.5°×18.0°
レンズ有効径	前玉	φ18.5mm
	後玉	φ13.2mm
ディストーション	2/3型	-0.5％（y=5.5）
	1/2型	-0.5％（y=4.0）
バックフォーカス		13.3mm
フランジバック		17.526mm
マウント		Cマウント
フィルタサイズ		M30.5×P0.5mm
外形寸法		Φ33.5mm×28.2mm
質量		60g

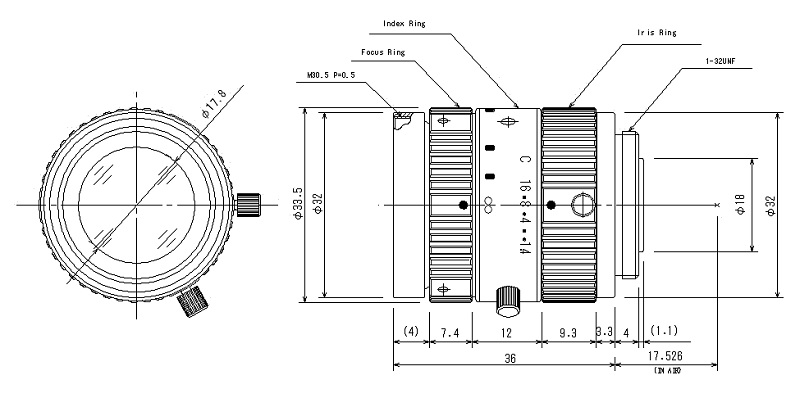

1.5メガピクセル対応レンズ f=25mm　対応素子:1/4～2/3インチ

M2514-SW
焦点距離(mm)		25
最大口径比		1：1.4
波長範囲		800nm～1700nm
対応素子サイズ		φ12.3mm
作動範囲	アイリス	F1.4－F16C
	フォーカス	0.3m－Inf.
作動範囲	アイリス	手　動
	フォーカス	手　動
作動温度範囲		-10℃～+50℃
包括角度 D×H×V	2/3型 8.80×6.60mm	24.7°×19.8°×14.9°
	1/2型 6.40×4.80mm	18.1°×14.5°×10.9°
	640×512 9.60×7.68mm	27.6°×21.6°×17.3°
	320×256 8.00×6.40mm	23.0°×18.1°×14.5°
	320×256 6.40×5.12mm	18.5°×14.5°×11.6°
レンズ有効径	前玉	φ17.8mm
	後玉	φ12.0mm
ディストーション	2/3型	-0.5％（y=5.5）
	1/2型	-0.2％（y=4.0）
バックフォーカス		13.4mm
フランジバック		17.526mm
マウント		Cマウント
フィルタサイズ		M30.5×P0.5mm
外形寸法		Φ33.5mm×36mm
質量		71.2g

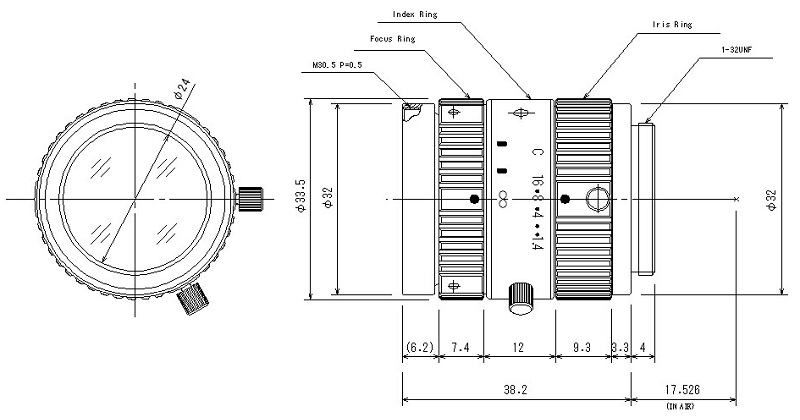

1.5メガピクセル対応レンズ f=35mm　対応素子:1/4～2/3インチ

M3514-SW
焦点距離(mm)		35
最大口径比		1：1.4
波長範囲		800nm～1700nm
対応素子サイズ		φ12.3mm
作動範囲	アイリス	F1.4－F16C
	フォーカス	0.3m－Inf.
作動範囲	アイリス	手　動
	フォーカス	手　動
作動温度範囲		-10℃～+50℃
包括角度 D×H×V	2/3型 8.80×6.60mm	18.4°×14.7°×11.1°
	1/2型 6.40×4.80mm	13.4°×10.7°×8.1°
	640×512 9.60×7.68mm	20.5°×16.0°×12.9°
	320×256 8.00×6.40mm	17.1°×13.4°×10.7°
	320×256 6.40×5.12mm	13.7°×10.7°×8.6°
レンズ有効径	前玉	φ24mm
	後玉	φ12mm
ディストーション	2/3型	-0.1％（y=5.5）
	1/2型	0％（y=4.0）
バックフォーカス		14.6mm
フランジバック		17.526mm
マウント		Cマウント
フィルタサイズ		M30.5×P0.5mm
外形寸法		Φ33.5mm×38.2mm
質量		87g

1.5メガピクセル対応レンズ f=50mm　対応素子:1/4～2/3インチ

M5018-SW
焦点距離(mm)		50
最大口径比		1：1.8
波長範囲		800nm～1700nm
対応素子サイズ		φ12.3mm
作動範囲	アイリス	F1.8－16C
	フォーカス	0.6m－Inf.
作動範囲	アイリス	手　動
	フォーカス	手　動
作動温度範囲		-10℃～+50℃
包括角度 D×H×V	2/3型 8.80×6.60mm	13.0°×10.4°×7.8°
	1/2型 6.40×4.80mm	9.5°×7.6°×5.7°
	640×512 9.60×7.68mm	14.5°×11.3°×9.1°
	320×256 8.00×6.40mm	12.1°×9.5°×7.6°
	320×256 6.40×5.12mm	9.7°×7.6°×6.1°
レンズ有効径	前玉	φ25.5mm
	後玉	φ9.6mm
ディストーション	2/3型	-0.3％（y=5.5）
	1/2型	-0.1％（y=4.0）
バックフォーカス		13.6mm
フランジバック		17.526mm
マウント		Cマウント
フィルタサイズ		M30.5×P0.5mm
外形寸法		Φ33.5mm×38.2mm
質量		85g
