井形クロスライン発生器
WXL-100
コンポジット・ビデオ信号に十字または井形ラインをスーパーインポーズする
デジタル式電子ライン発生器
縦方向、横方向に2本ずつラインを随時独立に調整できるモード
照準のため、任意設定できるクロスラインモード
画面の任意位置に十字ラインまたは井形ラインが表示できます
ノーラインモード設定可能
水平640、垂直512本以上の高分解能により、細かいライン位置の調整が可能です
ライン位置をメモリに記憶可能の為、位置寸法決めマーカーとしても利用できます
NTSC / PAL映像信号入力を自動検出
●WXL-100  価格:オープン → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様  Specifications
映像入力  Video Inputs NTSC/PAL制式信号自動認識
NTSC  コンポジット 1.0Vp-p 75Ω
PAL  コンポジット 1.0Vp-p 75Ω
映像出力  Video output 映像入力に対応
ライン位置  Line Position NTSC 水平:640ライン、垂直:510ライン
PAL 水平:640ライン、垂直:610ライン
表示色  Color Display 白又は黒の2色
電  源  AC Power DC9V 最大250mA  専用アダプター使用
動作温度  Tenperature(Operating) 0℃〜50℃
外形寸法  Dimensions 200mm(W)×160mm(D)×56mm(H)
重  量  Weight 約760g(本体)

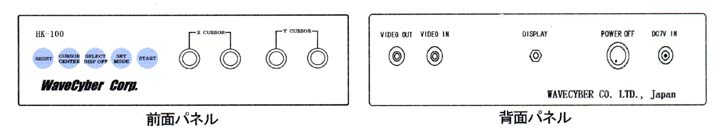

パネル仕様  Panel Specifications
前面パネルコントロール
Front Panel Connections
X CURSOR 横方向電子ライン(カーソル)位置調整
ロータリエンコーダ
Y CURSOR 縦方向電子ライン(カーソル)位置調整
ロータリエンコーダ
RESET 本機をリセットする
CURSOR / CENTER ワークモード切替メニューを表示する
SELECT / DISP OFF メニュー項目を選択する
SET / MODE メニュー選択を決定する
START 現メニュー選択終了
後方パネルコントロール
Rear Panel Connections
VIDEO IN 映像信号入力端子
VIDEO OUT 映像信号出力端子
DESPLAY 電子ライン色切替スイッチ(白/黒)
POWER OFF 本体の電源スイッチ
DC IN 専用アダプターから本体への電源入力端子
