クロスライン発生器
HK-110
コンポジット・ビデオ信号に十字ラインをスーパーインポーズする
8ビットデジタル式ライン発生器
カメラ等の映像の任意に位置に十字ラインをスーパインポーズ
高い分解能により、細かいラインの調整が可能、縦、横各256分割
CCDカメラ照準用またはFAの位置決めマーカーに最適
コストパフォーマンスに優れた製品
●HK-110  価格:オープン → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様  Specifications
映像入力  Video Inputs NTSC/PAL(注文時選択)
コンポジット 1.0Vp-p75Ω
映像出力  Video output 映像入力に対応
ライン位置  Line Position 縦、横各256分割 デジタル連続調整可
表示色  Color Display 白又は黒の2色
電  源  AC Power DC9V 最大150mA(内+、外−) 標準付属
動作温度  Tenperature(Operating) ‐10℃〜70℃
外形寸法  Dimensions 100mm(W)×140mm(D)×40mm(H)
重  量  Weight 0.2kg

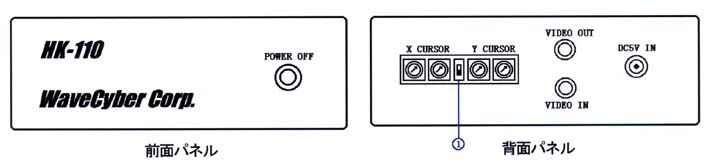

パネル仕様  Panel Specifications
前面パネルコントロール
Front Panel Connections
POWER OFF 本体の電源スイッチ
後方パネルコントロール
Rear Panel Connections
X CURSOR 縦線位置設定のロータリコードスイッチ
Y CURSOR 横線位置設定のロータリコードスイッチ
VIDEO OUT 映像信号出力端子
VIDEO IN 映像信号入力端子
DC IN 専用アダプタから本体への電源入力端子
@ ライン色切替スイッチ
